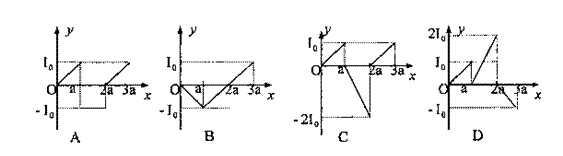

21．如图所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小相均为B，磁场区域的宽度均为a，一正三角形(高度为a)导线框ABC从图示位置沿图示所示方向匀速穿过两磁场区域，以逆时针方向为电源的正方向，则图乙中感应电流I与线框移动距离x的关系图象正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

第Ⅱ卷(非选择题 共174分)

本卷共10题，共174分。

20．如图所示，a、b是一对平行的金属板，分虽接到直流电源的两极上，右边有一挡板，正中间开有一小孔d，在较大范围内存在着匀强磁场，磁感应强度的大小为B，方向垂直纸面向里。从两板左侧中点C处射入一束正离子，这些正离子都能沿直线运动到右侧，从d孔中射出后分成三束，则这些正离子　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．从d点射出的速度相同

　　　 B．质量一定有三种不同的值

　　　 C．电量一定有三种不同的值

　　　 D．比荷一定有三种不同的值

19．原来静止的原子核发生衰变时，放出粒子的动能为E₀。假设衰变时产生的能量全部以动能的形式释放出来，则在此衰变过程中的质量亏损是　　　　　　　 (　　 )

　　　 A．　　　　　　　　　 B．　　　　　 C．　　　　 D．

18．如图所示，一束平行光射到平行玻璃板上，经过上、下两个表面折射后，分成a、b两束单色光射出平行玻璃板，以下说法中正确的是　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．a的折射率大于b的折射率

　　　 B．a的频率小于b的频率

　　　 C．由于玻璃对a、b两束单色光的折射率不同，所以

它们不平行

　　　 D．若单色光b照射某种金属时发生光电效应，则单色

光a照射该金属时一定发生光电效应

17．如图所示，在A、B两点分别固定着所带电荷量相等的正、负点电荷，O点是两个点电荷连线的中点，C、D是关于O点对称的两点，下列说法中正确的是　　　 (　　 )

　　　 A．C、D两点的场强大小相等、方向相同

　　　 B．C、D两点的电势相等

　　　 C．负点电荷在C点的电势能大于它在D点的电势能

　　　 D．正点电荷从C点移到D点的过程中，电场力做正功

16．某同学设想驾驶一辆由火箭做动力的陆空两用汽车沿赤道行驶，并且汽车相对于地球速度可以任意增加，不计空气阻力，当汽车速度增加到某一值时，汽车将离开地球成为绕地球做圆周运动的“航天汽车”。则下列说法中正确的是(R=6400km,g=10m/s²)(　　 )

　　　 A．汽车在地面上速度增加时，它对地面的压力增大

　　　 B．当汽车离开地球时，瞬间速度约为2.8×10³km/h

　　　 C．此“航天汽车”环绕地球做匀速圆周运动的最小周期可以为1h

　　　 D．在此“航天汽车”上弹簧测力计无法测量力的大小

15． 一列简谐波沿x轴传播，如图是某时刻波的图象，质点P在2s内完成了5次全振动，则　　　　　　　　　　　　　 (　　 )

　　　 A．这列波的传播速度为10m/s

　　　 B．在1.2s内质点P通过的路程是12m

　　　 C．若图示 时刻质点P沿y轴负方向运动，则

波沿x轴负方向运动

　　　 D．若波沿x轴的正方向传播，则图示时刻质点

P的速度方向和加速度方向都沿y轴负方向

14．如图所示，在开口向下的竖直导热气缸内，用活塞封闭了一定质量的气体，活塞与气缸壁之间无摩擦，气缸外温度不变，且不考虑气缸内气体的分子势能。若在活塞下面悬挂一个小重物，则稳定后　　　　　　　　　 (　　 )

　　　 A．缸内气体的压强不变

　　　 B．缸内气体对外作功

　　　 C．缸内气体从外界吸收热量

　　　 D．缸内气体内能增大

13．已知：11P+15CuSO₄+24H₂O=5Cu₃P+6H₃PO₄+15H₂SO₄。有关该反应的下列说法中正确的是　　　　　　　　　　　 (　　 )

　　　 A．氧化剂和还原剂的物质的量之比为15：11

　　　 B．上述反应中的电子转移总数为15

　　　 C．1mol CuSO₄参加反应时，转移电子2mol

　　　 D．Cu₃P既是氧化产物又是还原产物

12．某有机物的结构简式为　　 -CH₂CH(OH)CHO；下列各类反应中，该有机物可能发生的是　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 ①加成反应；　　　　　 ②水解反应；　　　　　 ③氧化反应；　　　　　 ④中和反应；

　　　 ⑤酯化反应；

　　　 A．①④⑤　　　　　　　 B．②③④　　　　　　　 C．①②⑤　　　　　　　 D．①③⑤
