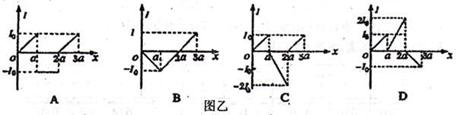

21．如图甲所示，两个垂直纸面的匀强磁场方向相反，磁感应强度的大小均为B，磁场区域的宽度均为。一正三角形(高度为)导线框ABC从图示位置沿图示方向匀速穿过两磁场区域，以逆时针方向为电流的正方向，在图乙中感应电流I与线框移动距离x的关系图象正确的是

第Ⅱ卷(非选择题共10小题，共174分)

20．在真空中，氢原子从能级A跃迁到能级B时，辐射出波长为λ_l的光子；从能级A跃迁到能级C时，辐射出波长为λ₂的光子。若λ₁>λ₂，真空中的光速为c，则氢原子从能级B跃迁到能级C时

A．将吸收光子，光子的波长为

B．将辐射光子，光子的波长为

C．将吸收光子，光子的频率为

D．将辐射光子，光子的频率为

19．如图，一束单色光射入一玻璃球体，入射角为60°。己知光线在玻璃球内经一次反射后，再次折射回到空气中时与入射光线平行。此玻璃的折射率为

A．　 B．1.5　　 C．　　　　 D．2

18．如图所示，一弹簧秤上端固定，下端拉住活塞提起气缸，活塞与气缸间无摩擦，气缸内装一定质量的理想气体，系统处于静止状态。现使缸内气体的温度升高，则在此过程中，气体体积V与弹簧秤拉力F的变化情况是

A．V增大，F增大 B．V增大，F减小　　　

C．V不变，F不变 D．V增大，F不变

17．如图所示，波源S从平衡位置开始上下(Y轴方向)振动，产生的简谐波向右传播，经过0.1s后，P点开始振动，已知SP=2m，若以P点开始振动时刻作为计时的起点，下图为P点的振动图象，则下列说法正确的是

A．波源S最初是向上振动　　 B．该简谐波的波速为20m/s

C．该波的周期为0.4s　　　　 D．该波的波长为4m

16．不久前欧洲天文学就发现了一颗可能适合人类居住的行星，命名为“格利斯581c”。该行星的质量是地球的5倍，直径是地球的1.5倍。设想在该行星表面附近绕行星沿圆轨道运行的人造卫星的动能为，在地球表面附近绕地球沿圆轨道运行的形同质量的人造卫星的动能为，则为

A．0.13　　　 B．0.3　　　 C．3.33　　　 D．7.5

15．如图，理想变压器原副线圈匝数之比为4∶1．原线圈接入一电压为u＝U₀sinωt的交流电源，副线圈接一个R＝27.5 Ω的负载电阻．若U₀＝220V，ω＝100πrad/s，则下述结论正确的是

A．副线圈中电压表的读数为55 V

B．副线圈中输出交流电的周期为

C．原线圈中电流表的读数为0.5 A

D．原线圈中的输入功率为

14.小球静止在小车中的光滑斜面和光滑竖直档板之间，原来小车向左匀速运动，现在小车改为向左减速运动，那么关于斜面对小球的弹力N_A的大小和档板B对小球的弹力N_B的大小，以下说法正确的是

　　 A．N_A不变，N_B减小　　　 B．N_A增大，N_B不变

　　 C．N_B有可能为零　　　　 D．N_A可能为零

13、如图所示，向A中充入1molX和1molY， 向B中充入2molX和2molY，起始V_A＝V_B＝aL，在相同温度和有催化剂的条件下，两容器内各自发生下列反应：X(g)+ Y(g) 2Z(g)+W(g)；△H＞0，达到平衡时，V_A=1.2aL。则下列说法不正确的是

　A．反应开始时，B容器中化学反应速率快

B．平衡时，A容器中X的转化率为40%，且比B容器内X的转化率大

C．打开K一段时间再次达到平衡时，A的体积为1.6aL(连通管内体积不计)

　 D．打开K再次达到平衡后，升高温度，A容器体积会增大

12、锂电池是新型高能电池，它以质量轻、容量大而受重视，目前已经开发制成多种类型的电池。某种锂电池的总反应为Li+MnO₂＝LiMnO₂下列说法不正确的是

A．Li为负极，电极反应式为Li – e^- = Li⁺　　

B．MnO₂为正极，发生氧化反应

C．放电时，电池内部的阳离子向正极运动

D．若提供0.5C的电量，理论上消耗Li 0.036mg
