23．(16分)如图所示，一离地面高度为h=0.2m的光滑水平台面在A点处与一倾角为

θ=30°的光滑斜面连接，一质量为M的滑块静止在光滑水平台面上，质量为m的子弹以v=250m/s的速度水平射入滑块并嵌在其中，已知M:m=49，求子弹与滑块从A点运动到地面所需的时间，取g=10m/s²。

22．(18分)

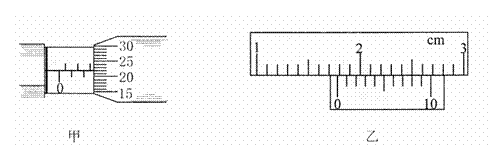

　 (1)(4分)用螺旋测微器测定某金属丝的直径时，测得结果如图甲所示，则该金属丝的直径d=　　　 mm；用游标为10等分刻度的游标卡尺测量一工件的长度时，测得结果如图乙所示，则该工件的长度L=　　　 mm。

　 (2)(4分)如图所示，用伏安法测电阻。已知电压表的读数为20V，电流表读数为0.4A，电压表的内电阻为2.0×10³Ω，电流表的内

电阻为1.0×10^-2Ω。则：

　　　　 待测电阻R_X的测量值为　　　　 Ω，

　　　　 其真实值应该为　　　　 Ω。

　 (3))(10分)把一个满偏电流I_g=100μA、内阻未知的电流表改装为量程3V的电压表。先用如图所示的电路测定电流表的内阻。图中R比R′大很多。实验时要进行的步骤有：

　　　　 A．合上开关S₁；

　　　　 B．合上开关S₂；

　　　　 C．将R的阻值调到最大；

　　　　 D．调整R的阻值，使电流表指针偏转到满刻度；

　　　　 E．记下R′的阻值；

　　　　 F．调整R′的阻值，使电流表指针偏转到正好是

满刻度的一半。

　　　　 ①实验步骤的合理顺序为　　　　　　　　　　 (填字母代号)。

　　　　 ②在上述的步骤中，若记下的R′=2000Ω，则电流表的内阻r_g=　　　 Ω。测出的r_g比真实值　　　　　 (填“偏大”或“偏小”)。

　　　　 ③将此电流表改装为量程是3V的电压表。改装的方法是给电流表　　　 (填“串联”或“并联”)一个阻值为　　　　 Ω的电阻。

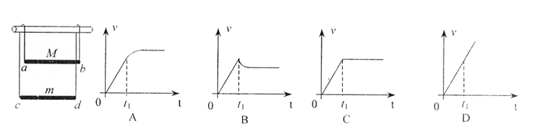

21．两金属杆ab和cd长度，电阻均相同，质量分别为M和m，已知M>m。两根质量和电阻均可忽略的不可伸长的柔软导线将它们连成闭合回路，并悬挂在水平、光滑、不导电的圆棒两侧。两金属杆都处在水平位置，如图所示。从t=0时刻起，ab和cd开始运动，当运动到t₁时刻，在与回路平面相垂直的方向加上一匀强磁场，磁场区域足够大，若以竖直向下为速度的正方向，则ab运动的速度随时间变化的图象可能是下图中的(　　 )

第Ⅱ卷(非选择题 共174分)

　　　 第II卷用0.5mm的碳素笔或黑色钢笔直接答在答题卡上，答在试卷上无效。

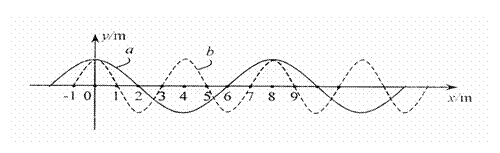

20．如图所示，两列简谐横波a和b均沿x轴正方向传播，波速为40m/s，下列说法正确的是　　　 (　　 )

　　　 A．a波的周期为0.2s、b波的周期为0.1s

　　　 B．对于b波，x轴上1m处的质点经过0.1s就传到x=5m处

　　　 C．a、b两列波相遇不会发生干涉

　　　 D．随时间变化两列波的波峰重合点在不断变化，但两列波的波谷不会重合

19．如图所示，质量为M的斜面体静止在粗糙的水平地面上，一质量为m的滑块恰能沿斜面匀速下滑。现施加一沿斜面向下的推力F作用于滑块，使滑块沿斜面匀加速下滑，此过程中，关于斜面体与水平面间相互作用的说法正确的是　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．有摩擦力作用，压力等于

　　　 B．有摩擦力作用，压力大于

　　　 C．无摩擦力作用，压力等于

　　　 D．无摩擦力作用，压力大于

18．如图所示，小滑块m以初速度v₀滑上静止在光滑水平面上的滑板M，经过一段时间m、M速度相同，在这个过程中　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．滑动摩擦力对m做的功与滑动摩擦力对M做的功大小相等

　　　 B．滑动摩擦力对m的冲量与滑动摩擦力对M

的冲量大小相等

　　　 C．m减小的动能等于M增加的动能，m、M系统

机械能守恒

　　　 D．m减小的动量等于M增加的动量，m、M系统动量守恒

17．如图所示，相距为d的两带电平行板间同时存在磁感应强度为B、方向垂直纸面向里的匀强磁场，一质量为m，带电量为q的小球由下板边缘沿水平方向射入该区域，带电小球 恰能在两板间做匀速圆周运动，则　　　　　　　　　　 (　　 )

　　　 A．小球一定带负电

　　　 B．小球一定带正电

　　　 C．两板间电压为

　　　 D．小球在两板间的运动时间为

16．如图所示，导热性能良好且固定不动的气缸内，用活塞封闭着一定质量的气体。一条细线左端连接在活塞上，另一端跨过定滑轮后连接在一个小桶上，开始时活塞静止。现不断向小桶中添加细沙，使活塞缓慢向右移动(活塞与气缸壁间摩擦不计，活塞始终未被拉出气缸)，则在活塞移动过程中　　　　　　　　　　　　　　　　 (　　 )

　　　 A．气缸内的气体从外界吸热

　　　 B．气缸内气体的分子平均动能变小

　　　 C．气缸内气体的压强变大

　　　 D．外界对气缸内的气体做功

15．如图所示，由红光和蓝光组成的光束投射到光学器件上被分成①、②两束。下列说法正确的是　　　　　　　　　 　　　　　　　　　　　　　　　　 (　　 )

　　　 A．①是红光，②是蓝光　　　　　　　　　　　　　

　　　 B．①的光子能量比②的大

　　　 C．在同种介质中①的传播速度比②的大

　　　 D．①光照射某金属板能发生光电效应，用②光照射该金属板也一定能发生光电效应

14．如图所示是放射性物质的国际通用标志，关于放射线下列说法正确的是　　　　　 (　　 )

　　　 A．β射线是光子流

　　　 B．γ射线是高速运动的电子流

　　　 C．放射性物质放出的射线有三种，分别是：α

射线，β射线和γ射线

　　　 D．放射性元素的半衰期与元素所处的物理、化学状态有关
