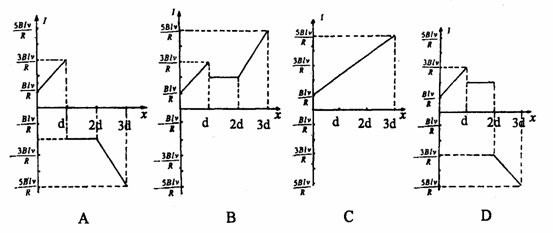

21．如图所示，垂直纸面向里的匀强磁场区域宽度为d，磁感应强度的大小为B。一电阻为R的梯形导体框(上、下底长度分别为L、5L)从图示位置沿水平向右方向以速度v匀速穿过磁场区域，规定电流逆时针方向为正，在下图中线框中感应电流与线框移动距离x的关系图象正确的是

第Ⅱ卷

20．如图所示，带有长方体盒子的斜劈A放在固定的斜面体C的斜面上，在盒子内放有光滑球B，B恰与盒子前、后壁P、Q点相接触。若使斜劈A在斜面体C上静止不动，则P、Q对球B无压力。以下说法正确的是

A．若C的斜面光滑，斜劈A由静止释放，则Q点对球B有压力

B．若C的斜面光滑，斜劈A以一定的初速度沿斜面向上滑行，则P、Q对B均无压力

C．若C的斜面粗糙，斜劈A沿斜面匀速下滑，则P、Q对B均有压力

D．若C的斜面粗糙，斜劈A沿斜面加速下滑，则Q点对球B有压力

19．如图所示，竖直放置的固定容器及质量为m的可动光滑活塞P都是不导热的，中间有一导热的固定隔板Q，Q的上下两边盛有温度和体积均相同的同种气体甲和乙，现用外力F将活塞P缓慢向下移动一段距离，则在移动P的过程中

A．外力F对活塞做功，甲的内能不变

B．甲传热给乙，乙的内能增加

C．甲气体与乙气体相比，甲气体在单位时间内与隔板Q碰撞的分子数一定较少

D．甲气体与乙气体相比，甲气体在单位时间内与隔板Q碰撞的分子数一定较多

18．均匀介质中两波源S₁、S₂分别位于x轴上x₁＝0、x₂＝14m处，质点P位于x轴上x_p＝4m处，t＝0时刻两波源同时开始由平衡位置向y轴正方向振动，振动周期均为T＝0．1s，传播速度均为v＝40m／s，波源S₁的振幅为A₁＝2cm，波源S₂的振幅为A₂＝3cm，则从t＝0至t＝0．35s内质点P通过的路程为

A．12cm

B．16cm

C．24cm

D．32cm

17．两根不同金属导体制成的长度相等、横截面积相同的圆柱形杆，串联后接在某一直流电源两端，如图所示，已知杆a的质量小于杆b的质量，杆a金属的摩尔质量小于杆b金属的摩尔质量，杆a的电阻大于杆b的电阻，假设两种金属的每个原子都提供相同数目的自由电子(载流子)。当电流达到稳恒时，若a、b内存在电场，则该电场可视为匀强电场，下面结论中正确的是

A．两杆内的电场强度都等于零

B．两杆内载流子定向运动的速度一定相等

C．两杆内的电场强度都不等于零，且a内的场强大于b内的场强

D．a杆内载流子定向运动的速度一定大于b杆内载流子定向运动的速度

16．如图所示，真空中有一半径为R、均匀的玻璃球，频率一定的细激光束在真空中沿BC传播，从C点经折射进入，并经出射点D折射出去，已知∠COD＝120°，玻璃对该激光的折射率为，则下列说法中正确的是

A．激光束在C点的入射角α＝60°

B．此激光束在玻璃中穿越的时间为t＝

C．一个光子在穿过玻璃球的过程中能量逐渐变小

D．改变入射角α的大小，细激光束可能在球表面D处发生全反射

15．1990年4月25日，科学家将哈勃天文望远镜送上距地球表面约600 km的高空，使得人类对宇宙中星体的观测与研究有了极大的进展。假设哈勃望远镜沿圆轨道绕地球运行。已知地球半径为6．4×10⁶m，利用地球同步卫星与地球表面的距离为3．6 ×10⁷m这一事实可得到哈勃望远镜绕地球运行的周期。以下数据中最接近其运行周期的是

A．0．6小时　　 B．1．6小时　　　 C．4．0小时　　　　 D．24小时

14．“轨道电子俘获”是放射性同位素衰变的一种形式，它是指原子核(称为母核)俘获一个核外电子，使其内部的一个质子变为中子，并放出一个中微子，从而变成一个新核(称为子核)的过程。中微子的质量远小于质子的质量，且不带电，很难被探测到，人们最早就是通过核的反冲而间接证明中微子的存在的。一个静止的原子核发生“轨道电子俘获”，衰变为子核并放出中微子，下面说法正确的是

A．母核的质量数小于子核的质量数　　 B．母核的电荷数大于子核的电荷数

C．子核的动量与中微子的动量相同　　 D．子核的动能大于中微子的动能

13．在FeO、Fe₂O₃和CaCO₃的混合物中，已知铁元素的质量分数为56%，则CaCO₃的质量分数可能是

A．10%　　　　 B．25%　　　　　 C．30%　　　　　　 D．35%

12．将盛满30mL NO₂(标准状况，下同)气体的试管倒置于盛有水的水槽中，下列有关说法中正确的是

A．被氧化与被还原的物质质量比为1 ：2

B．若再向试管中通入7．5mLO₂，则试管内会充满水

C．若不考虑扩散，最终试管内溶质浓度约为mol／L

D．当液面不再变化时，试管内液面的高度约占试管高度的
