23..矩形绝缘板放在光滑水平面上，另有一质量为m，带电量为q的小物块沿板的上表面以某一初速度从左端A水平向右滑上该板，整个装置处于竖直向下，足够大的匀强电场中，小物块沿板运动至右端B恰好停在板上．若强场大小不变而方向反向，当小物块仍由A端以相同的初速度滑上板面，则小物块运动到距A端的距离为板长2/3处时，就相对于板静止了．

求：⑴小物块带何种电荷？⑵匀强电场场强的大小E．

22、实验题(18分)

(1)读出下列三种测量具的读数(6分)

(1)读出下列三种测量具的读数(6分)

__________________________、__________________________

　　　　 ______________________

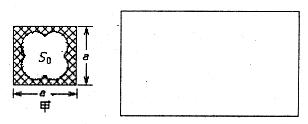

(2)(12分)有一根细长而均匀的金属管线样品，横截面如图甲所示．此金属管线长约30Cm，电阻约10Ω．已知这种金属的电阻率为ρ，因管内中空部分截面积形状不规则，无法直接测量，请你设计一个实验方案，测量中空部分的截面积S0,现有如下器材可选：

A．毫米刻度尺

B．螺旋测微器

c．电流表Al(600mA，1．0Ω)

D．电流表A2(3A，0．1Ω)

E．电压表V(3V，6KΩ)

F．滑动变阻器R1(2KΩ，O．5A)

G．滑动变阻器R2(10Ω，2A)

H．蓄电池E(6V，O．05 Ω )

I．开关一个，带夹子的导线若干

(1)上列器材中，应选用的器材有__________________

(只填代号字母)．

(2)在上面方框中画出你所设计的电路图，并把图乙的实物连成实际测量电路，要求尽可能测出多组有关数值．

(3)实验中要测量的物理量有：　　　　，计算金属管线内部空问截面积S₀的表达式为：S₀=　　

20．如图6所示，静止在水平面上的某物体受水平拉力F作用在一段时间后撤去，物体的v-t图像如图中折线OAC所示，AC//BD。若改用水平拉力F作用于静止在水平面上的物体，一段时间后撤去，物体的 v-t图像如图中折线OBD所示。在两次运动过程中，物体的位移相等，则力F与力F比较：(　　 )　

A．力F的冲量大　　　　　　　　　　 B．力F的冲量大

C．力F做的功多　　　　　　　　　 　　　　　　 D．力F做到功多

21．如图所示，小车上有固定的支架，支架上用细线拴一个小球，线长为L(小球可看作质点)，小车与小球一起以速度v₀沿水平方向向左匀速运动，当小车突然碰到矮墙后，车立即停止运动，1此后细线没有松驰.则 v₀ 可能是(线未被拉断)

　　 A．等于小于　　 B．等于小于　　　　　

　C．小于等于　　　　　　 D。 大于等于

第Ⅱ卷(非选择题，共174分)

19、匀强电场中有a、b、c三点．在以它们为顶点的三角形中， ∠a＝30°、∠c＝90°,．电场方向与三角形所在平面平行．已知a、b和c点的电势分别为V、V和2 V．该三角形的外接圆上最低、最高电势分别为(　　 )

　 A．V、V　　　 B．0 V、4 V

　 C．V、　　 D．0 V、V

17.一只电炉的电阻丝和一台电动机线圈电阻相同，都为R，设通过它们的电流相同(电动机正常运转)，则在相同时间内不正确的是(　　　 )

A.电炉和电动机产生的热量相同

B.电动机消耗的功率大于电炉消耗的功率

C.电炉两端电压小于电动机两端电压

D.电炉和电动机两端电压相等

18.图示为一列简谐横波在某一时刻的波形图，此时刻质点F的运动方向如图所示，则(　　 )

A.该波向右传播

B.质点B和D的运动方向相同

C.质点C比质点B先回到平衡位置

D.此时质点F和H的加速度不同

16.在粗糙水平地面上与墙平行放着一个截面为半圆的柱状物体A， A与竖直墙之间放一光滑圆球B，整个装置处于静止状态。现对B加一竖直向下的力F，F的作用线通过球心，设墙对B的作用力为F₁，B对A的作用力为F₂，地面对A的作用力为F₃。若F缓慢增大而整个装置仍保持静止，截面如图所示，在此过程中

A. F₁保持不变，F₃缓慢增大　　 B. F₁缓慢幼大，F₃保持不变 C. F₂缓慢增大，F₃缓慢增大　　 D. F₂缓慢增大，F₃保持不变

15、据媒体报道,嫦娥一号卫星环月工作轨道为圆轨道,轨道高度200 km,运用周期127分钟。若还知道引力常量和月球平均半径,仅利用以上条件不能求出的是(　　 )

A.月球表面的重力加速度　　　　　　　　　　　　　　　　　　　　　　 B.月球对卫星的吸引力

C.卫星绕月球运行的速度　　　　　　　　　　　　　　　　　　　　　　 D.卫星绕月运行的加速度

14、如图所示，绝热的容器内密闭一定质量的理想气体，电阻丝缓慢对其加热时，绝热活塞无摩擦地上升，下列说法正确的是　　　　　 (　 )

　　　　 A．单位时间内气体分子对活塞碰撞的次数减少

　　　　 B．电流对气体做功，气体对外做功，气体内能可能减少

　　　　 C．电流对气体做功，气体又对外做功，其内能可能不变

　　　　 D．电流对气体做功一定等于气体对外做功

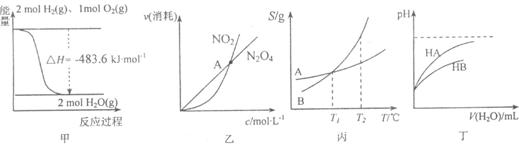

12、下列关于图4的各项叙述正确的是(　　 )

　　 A．甲表示H₂与O₂发生反应过程中的能量变化，则H₂的燃烧热为483.6kJ·mol^－1

　　 B．乙表示恒温恒容条件下发生的可逆反应2NO₂(g)N₂ O₄(g)中，各物质的浓度与其消耗速率之间的关系，其中A点对应的状态为化学平衡状态

　 　C．丙表示A、B两物质的溶解度随温度变化情况，将A、B饱和溶液分别由T₁℃升温至T₂℃时，溶质的质量分数B>A

　　 D．丁表示常温下，稀释HA、HB两种酸的稀溶液时，溶液pH随加水量的变化，则同浓度的NaA溶液的pH小于NaB溶液

离子电池的电池反应为：Li+2Li_0.35NiO₂2Li0.85NiO₂。下列说法正确的是(　　 )

　　　　 A．放电时，负极的电极反应式为：

B．充电时，Li发生氧化反应

C．该电池不能用水溶液作为电解质

D．放电过程中向负极移动

11、能实现下列物质间直接转化的元素是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　 　　 A．硅　　 　　　　　　　　　　 B．硫　　 　　　　　　　　　　 C．铜　　 　　　　　　　　　　 D．铁
