23.(10分)实验室 内有一小量程电压表V，其量程为150mV,内阻约为150,现要将其改装成量程为10mA的电流表，为此，实验室提供如下器材：

A．干电池E(电动势为1.5V)高☆考♂资♀源?网

B．滑动变阻器R(最大阻值为10)

C．电流表A(有1.5mA、15 mA两个量程)

D．开关S和导线若干

(1)对电表改装时必须知道电压青的内阻，请在方框内画出测量小量程电压表V的内阻的实验电路图。

(2)在(1)电路中，为既不损坏仪器又能使精度尽可能高，电流表选用的量程是　　　 mA；若合上开关S，调节滑动变阻器后测得小量程电压表V的示数为150mV，电流表A的示数为0.95mA，则小量程电压表V的内阻R＝　　　 (结果保留三位有效数字)。

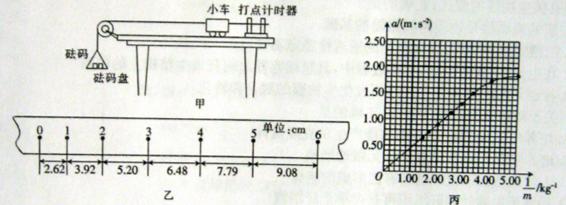

22.(8分)“探究加速度与物体的关系”的实验装置如甲所示。

(1)在没有平衡小车与桌面之间摩擦力的情况下，打出了一条如图乙所示的纸带。计时器打点的时间间隔为0.02s.从比较清晰的点起，每5个点取一个计数点，量出相信两计数点之间的距离如图乙所示，则小车的加速度a=　　　　 m/s.

(2)平衡摩擦力后，砝码盘中的砝码不变，改变小车的质量，测量小车的加速度。根据测得的小车的加速度a与小车质量m的各组实验数据，作出的关系图线如图丙所示，可以看出，图线有弯曲，原因是　　　　　 。

21.如图所示，整个装置处于匀强磁场中，竖起框架之间接有一电容器C，金属棒AD水平放置，框架及棒的电阻不计，框架足够长，在金属棒紧贴框架下滑过程中(金属校友会下滑过程中始终与框架接触良好)，下列说法正确的是

A．金属棒AD最终做匀速运动

B．金属棒AD一直做匀加速运动

C．金属棒AD下滑的加速度为重力加速度g

D. 金属棒AD下滑的加速度小于重力加速度g

第II卷　 (非选择题　 共174分)

第II卷共13题,共174分。

20.如图所示，在竖起向下的匀强电场中竖起放了一半径为R的绝缘圆轨道，两个完全一样的金属小球A和B质量都为m，开始A带正电，所带电荷量为q,B球不带电，B球位于圆轨道内侧的最低点.现在给A一向下的初速度v，使A球从圆轨道内侧和轨道圆心位于同一水面处开始尚轨道向下运动，A、B两球在轨道最低点发生弹性正碰，碰后A球静止，B球沿圆轨道内侧恰好通过圆轨道的最高点。不考虑碰后两球间的相互作用，则电场强度的大小为

高☆考♂资♀源?网

A．　 B.　 C.　 D.

19．如图所示，嫦娥一号探月卫星进入月球轨道后．首先在椭圆轨道I上运动．P、

　 Q两点是轨道I的近月点和远月点，Ⅱ是卫星绕月球做圆周运动的轨道，轨道

　 I和轨道Ⅱ在P点相切，关于探月卫星的运动，下列说法正确的是

高☆考♂资♀源?网

　 A．卫星在轨道I上运动的周期大于在轨道Ⅱ上运动的周期

　 B．卫星由轨道I进入轨道Ⅱ必须要在P点加速

　 C．卫星在轨道I上运动时，在P点的速度小于在Q点的速度

　 D．卫星在轨道l上运动时，在P点的加速度小于在Q点的加速度

18．如图所示，在沿水平方向向里的匀强磁场中，带电小球A与B处在同一条竖直

　 线上，其中小球B带正电荷并被固定，小球A与一水平放置的光滑绝缘板C的

　 底部接触而处于静止状态．若将绝缘板C沿水平方向抽去，以下说法正确的是

　 A.小球A可能仍处于静止状态　　 B．小球A可能将沿轨迹l运动

　　 C.小球A可能将沿轨迹2运动　　 D．小球A可能将沿轨迹3运动

17．能发出白光的细线光源ab的长度为L，竖直放置，上端a恰好在水面以下，

　 如图所示．现考虑线光源ab发出的靠近水面法线(图中虚线)的细光束经水

　 面折射后所成的像，由于水对光有色散作用，若以L表示红光成的像的长

　 度，L表示蓝光成的像的长度，则高☆考♂资♀源?网

　　 A. L<L<L　　 B.L>L>L　　 C．L>L>L　　 D．L< L<L

16．一列简谐波沿x轴传播，某一时刻的波形如图所示,质点A的位置与坐

　 标原点O相距0．5 m，此时质点A正沿y轴正方向运动，再经0．01 s,A

　 点第一次达到最大位移处，则下列判断不正确的是

　 A.该波的波长是2 m　 B.波的频率是50 Hz

　 C.该波的波速是50 m／s　　 D．波的传播方向沿x轴的负方向

15．以下是有关近代物理内容的若干叙述，其中正确的有

　 A．原子核式结构模型是由汤姆逊在粒子散射实验基础上提出的

　 B．核子结合成原子核一定有质量亏损，释放出能量

　 C．光的粒子性被光电效应和康普顿效应所证实

　 D．衰变中产生的射线实际上是原子的核外电子挣脱原子核的束缚而形成的

14．一个带活塞的汽缸内密封有一定量的气体，已知气体的温度随其内能的增大而升高，则

　 A．当温度升高时，气体一定吸热

　 B．当温度升高时，气体一定被压缩

　 C．压缩气体，同时气体向外界放热，其温度必定不变

　 D．压缩气体，同时气体从外界吸热，其温度必定升高
