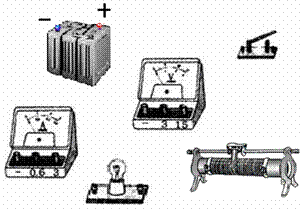

13．(16分)如图所示，是测量小灯泡电功率的实物元件图，其中电源是蓄电池组(电动势为6V，内阻很小不计)，小灯泡额定电

压是3.8V，其灯丝电阻约为10Ω，

滑动变阻器标有“10Ω、1A”字样，

电流表(0-0.6A、0-3A)，电压表

(0-3V、0-15V).

(1)本实验的原理是：

　 ___________；(2分)

(2)请用笔画线代替导线，把右图

中的电路元件连接成实验电路．(要求：滑片P向左移时灯变亮，且连线不得交叉)(2分)

(3)小刚合理地连接好电路，并按正确的顺序操作，闭合开关后灯不亮，聪明的小刚猜想：

A．可能灯丝断了　　　　　　 B．可能是变阻器开路

C．可能是小灯泡短路　　　　 D．可能是电流表开路

请你借助已连好电路中的电流表和电压表验证小刚的猜想，并将电流表、电压表相应示数填入下表．(2分)

(4)排除故障后，在测量小灯泡的额定功率时，应先调节_________________，使小灯泡两端电压为___________V，再测出电路中的______________，即可计算出额定功率；若小灯泡两端实际电压为额定电压的1.2 倍，则实际功率为额定功率的___________倍.(假设电阻值不变)(4分)

(5)实际测量过程中小刚才发现电压表0-15V量程已损坏(另一量程完好)，但他仍想利用现有器材测出小灯泡的额定功率，请你帮小刚重新设计新电路图并画在下面的方框内. (2分)

(6)小刚按重新设计的电路图继续实验，调节滑动变阻器滑片，使电压表示数为___________V时，小灯泡正常发光，此时电流表示数如上右图所示，则小灯泡的额定功率是__________W. (2分)

(7)实验时，若发现电流表指针摆动分别出现了如下图甲、乙所示的两种情况. 请分析在使用电流表时分别存在什么问题，并写在下面的横线上．(2分)

甲现象存在的问题：____________________________________________________；

乙现象存在的问题：____________________________________________________.

12．(4分)风洞实验室可产生水平方向的，大小可

调节的风力，如图，现将一套有小球的细直杆放

入风洞实验室，小球内孔的直径略大于细杆直径。

当杆在水平方向上固定时，调节风力的大小，使小球在杆上做匀速运动，这时小球受到的风力为小球所受重力的0.5倍，求小球与杆间的动摩擦因数µ=　　　　 ，保持小球所受风力不变，使杆与水平方向间夹

角为37 ⁰并固定，则小球在细杆上滑下加速度a=　　　　 。

11．(4分)在与x轴平行的匀强电场中，一带电量为1．0×10^－8C、质量为2．5×10^－3kg的物体在光滑水平面上沿着x轴做直线运动，其位移与时间的关系是x＝0．16t－0．02t²，式中x以米为单位，t以秒为单位．从开始运动到5s末物体所经过的路程为___________m，克服电场力所做的功为___________J．

10．内壁光滑的环形凹槽半径为R，固定在竖直平面内，一根长度为R的轻杆，一端固定有质量为m的小球甲，另一端固定有质量为2m的小球乙，将两小球放入凹槽内，小球乙位于凹槽的最低点，如图所示由静止释放后(　　 )

A．下滑过程中甲球减少的机械能总是等于乙球增加的机械能

B．下滑过程中甲球减少的重力势能总是等于乙球增加的重力势能

C．甲球可沿凹槽下滑到槽的最低点

D．杆从右向左滑回时，乙球一定能回到凹槽的最低点

第II卷(非选择题，共110分)

9．如图所示为带正电的粒子以一定的初速度在某空间运动的轨迹，轨

迹的方程为y=ax²，不计粒子的重力和运动中的阻力，由图可知

空间中可能存在(　　 )

A．沿-x方向的匀强电场　　　 B．沿x方向的匀强电场

C．沿-y方向的匀强电场　　　 D．沿y方向的匀强电场

8．电池组甲和乙的电动势分别为E₁和E₂(E₁>E₂)内阻分别为r₁和r₂。用这两个电池分别向某一个电阻R供电时，这个电阻所消耗的功率相等。若用电池甲、乙分别向另一个阻值比R大的电阻R′供电，设消耗的电功率分别为P₁和P₂，则　　　　 (　　　　　　 )

A．电池的内阻r₁>r₂ B. 电池的内阻r₁<r₂

C.R′消耗的电功率P₁>P₂ D.R′消耗的电功率P₁<P₂

6．2003年8月29日，火星、地球和太阳处于三点一线，上演“火星

冲日”的天象奇观．这是6万年来火星距地球最近的一次，与地

球之间的距离只有5576万公里，为人类研究火星提供了最佳时

机．如图所示为美国宇航局最新公布的“火星冲日”的虚拟图．则

有： (　　 )

A．2003年8月29日，火星的线速度大于地球的线速度

B．2003年8月29日，火星的线速度小于地球的线速度

C．2004年8月29日，火星又回到了该位置

D．2004年8月29日，火星还没有回到该位置

　 7．一个物体受到的合力F如图所示，该力的大小不变，方向随时间

t周期性变化，正力表示力的方向向东，负力表示力的方向向

西，力的总作用时间足够长，将物体在下面哪些时刻由静止释

放，物体可以运动到出发点的西边且离出发点很远的地方：

A．t=t₁时　　 B．t=t₂时　 C．t=t₃时　　 D ．t=t₄时

5．图中K、L、M为静电场中的3个相距很近的等势面(K、M之间无电荷)。一带电粒子射入此静电场中后，依abcde轨迹运动。已知电势j_K＜j_L＜j_M ，且粒子在ab段做减速运动。下列说法中正确的是：(　　 )

A．粒子带负电

B．粒子在bc段也做减速率运动

C．粒子在a点与e点的速率大小相等

D．粒子从c点到d点的过程中电场力做负功

4．如图所示，线图C连接光滑平行导轨，导轨处在方向垂直纸面向里的匀强磁场中，导轨电阻不计，导轨上放着导体MN。为了使闭合线圈A产生图示方向的感应电流，可使导体MN:

　 (　　 )

A．向右加速运动

B．向右减速运动

C．向左加速运动

D．向左减速运动

3．如图所示，一个矩形线圈与通有相同大小的电流的平行直导线

同一平面，而且处在两导线的中央，则：(　　 )

A．两电流同向时，穿过线圈的磁通量为零

B．两电流反向时，穿过线圈的磁通量为零

C．两电流同向或反向，穿过线圈的磁通量都相等

D．因两电流产生的磁场是不均匀的，因此不能判定穿过线圈的磁通量是否为零
