23．(12分)用伏安法测定一个待测电阻R_x的阻值

(阻值约为200Ω)，实验室提供如下器材：

电池组E　 电动势3V，内阻不计

电流表A₁　 量程0-10mA，内阻约为40Ω－60Ω

电流表A₂ 　量程0-500μA，内阻为1kΩ

滑动变阻器R₁，阻值范围0-20Ω，额定电流2A

电阻箱R₂，阻值范围0-9999Ω，额定电流1A ，电键S、导线若干　　　　　　　　　　　　　　　　　　　　　　　　

(1) 要求实验中应尽可能准确的测量R_x的阻值，请回答下面问题：　　　

上述器材中缺少电压表，需选一只电流表将它改装成电压表进行测量， 请在方框中画出测量R_x阻值的电路图，并在图中表明器材代号；

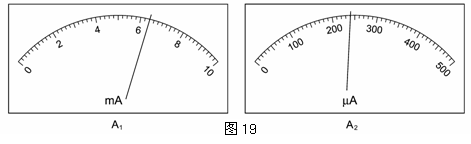

(2) 实验中将电阻箱R₂的阻值调到4000Ω，再调节滑动变阻器R₁，两表的示数如图所示，可读出电流表A₁的示数是________mA，电流表A₂的示数是_______μA，测得待测电阻R_x的阻值是__________。

22．(6分)

某同学测量一只未知阻值的电阻。他先用多用电表进　　　　　　　　 行测量，按照正确的步骤操作后，测量的结果如图甲所示。请你读出其阻值大小为_______Ω。为了使测量的结果更准确，该同学应将选择开关打到__________(填 “×100”或“×1”)挡重新测量。

21．AOC是光滑的直角金属导轨，AO沿竖直方向，OC沿水平方向，ab是一根金属直棒，立在导轨上(开始时b离O点很近)，如图所示．它从静止开始在重力作用下运动，运动过程中a端始终在AO上，b端始终在OC上，直到ab完全落在OC上，整个装置放在一匀强磁场中，磁场方向垂直纸面向里，则ab棒在运动过程中 (　　 )

　 A．感应电流方向始终是b→a

　 B．感应电流方向先是b→a，后变为a→b

　 C．所受磁场力方向垂直于ab向上

　 D．所受磁场力方向先垂直于ab向下，后垂直于ab向上

第II卷　 非选择题

(共13题，共174分)

20．质量为m，电量为q的带正电小物块在磁感强度为B，方向垂直纸面向里的匀强磁场中，沿动摩擦因数为μ的绝缘水平面以初速度v₀开始向左运动，如图所示．物块经时间t移动距离S后停了下来，设此过程中，q不变，则 (　　 )

　 A．S＞　　 B．S＜　　 C．t＞　　 D．t＜

19．有一带负电的电子沿着图3-97中+x方向进入一个垂直于纸面向外的匀　　　　　 强磁场中，为使带电粒子作匀速直线运动，需加匀强电场的方向为　　(　　 )

A．沿+x　 　 　B．沿-x　　　　 C．沿+y　　D．沿-y

18．如图所示的电路中，电源的电动势E和内电阻r恒定不变，电灯L恰能正常发光，如果变阻器的滑片向b端滑动，则 　(　　 )

　　 A．电灯L更亮，安培表的示数减小　

　　 B．定值电阻R₂消耗的功率增大

　　 C．电灯L变暗，电源的总功率减小

　　 D．电灯L变暗，安培表的示数增大

17．电流表的内阻是Rg=100Ω，满刻度电流值是Ig=1mA，现欲把这电流表改装成量程为3V的电压表，正确的方法是 (　　　 )

A．应串联一个0.1Ω的电阻　　　　　 B．应并联一个0.1Ω的电阻

C．应串联一个2900Ω的电阻　　　　 D．应并联一个2900Ω的电阻

16．两只电阻的伏安特性曲线如图所示，则下列说法中正确的是　 (　 )

A．两电阻的阻值为R₁大于R₂

B．两电阻串联在电路中时，R₁两端电压大于R₂两端电压

C．两电阻串联在电路中时，R₁消耗的功率小于R₂消耗的功率

D．两电阻并联在电路中时，R₁的电流小于R₂的电流

15．如图所示，平行板电容器电容为C，带电量为Q，板间距离为d，今在两板正中央处放一电荷q，则它受到的电场力大小为(　　 )

　　 A．　 　 B．　 　 C．　 　 　D．

14．关于电场强度，下列说法中正确的是　　 ( 　　　)　　　　　　　　

A．电场强度反映了电场的力的性质，因此电场中某点的场强与试探电荷在该点所受的电场力成正比

　 B．电场中某点的场强等于，但与试探电荷的受力大小及带电量无关

　 C．电场中某点的场强方向就是试探电荷在该点的受力方向高

　 D．公式E=F/q和对于任何静电场都适用
