24．(15分)如图所示，竖直平行导轨间距l=20cm，导轨顶端接有一电键K。导体棒ab与导轨接触良好且无摩擦，ab的电阻R=0．4Ω，质量m=10g，导轨的电阻不计，整个装置处在与轨道平面垂直的匀强磁场中，磁感强度B=1T。当ab棒由静止释放0．8 s后，突然接通电键，不计空气阻力，设导轨足够长。求：

(1)ab棒的最大速度

(2)ab棒的最终速度的大小(g取10m/s²)。

23．(12分)现要测量电流表G₁的内阻，给出下列器材：

电流表G₁(量程5 mA，内阻r₁约为150左右)，电流表G₂

(量程10 mA，内阻r₂约为100左右)

定值电阻R₁=100Ω　　　 定值电阻R₂=10Ω

滑动变阻器R₃(0-200)

干电池(1.5 V，内阻未知)

单刀单掷开关S　 导线若干

①定值电阻选　　　　　　　　 ；

②在方框中画出实验电路设计图，并标明所用器材的代号；

③若选测量数据中的一组来计算，所用的表达式___________________________，

式中各符号的意义是：_______________________________________________________。

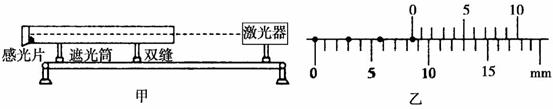

22．(6分)某同学设计了一个测定激光波长的实验装置如图甲所示，激光器发出的一束直径很小的红色激光进入一个一端装有双缝、另一端装有感光片的遮光筒，感光片的位置上出现一排等距的亮点，图乙中的黑点代表亮点的中心位置。

⑴ 通过量出相邻光点的距离可算出激光的波长，据资料介绍，若双缝的缝间距离为a，则双缝

到感光片的距离为L，感光片上相邻两光点间的距离为b，则光的波长。该同学测的

L=1.0000m，双缝间距a=0.220mm，用带十分度游标的卡尺测感光片上的点间距时，尺与点

的中心位置如图乙所示。图乙中第一个光点到第四个光点的距离是　　　 mm。实验中激光

的波长λ=　　　 m(保留两位有效数字)

⑵ 如果实验时将红激光换成蓝激光，屏上相邻两光点间的距离将　　　 。(变大、变小、不变)

21．在竖直向上的匀强磁场中，水平放置一个不变形的单匝金属圆线圈，线圈所围的面积为0.1m²，线圈电阻为1Ω．规定线圈中感应电流I 的正方向从上往下看是顺时针方向，如图(1)所示．磁场磁感应强度B随时间t的变化规律如图(2)所示．则以下说法正确的是

A．在时间0-5s内，I的最大值为0.1A

B．在第4s时刻，I的方向为逆时针

C．前2 s内，通过线圈某截面的总电量为0.01C

D．第3s内，线圈的发热功率最大

第Ⅱ卷(非选择题　 共174分)

20．如图所示，在y轴上关于O点对称的A、B两点有等量同种点电

荷+Q，在x轴上C点有点电荷-Q, 且CO=OD,. 下

列判断正确的是

A．D点电场强度为零　　　　　　　　　　　

B．O点电场强度为零

C．若将点电荷+q从O移向C，电势能增大

D．若将点电荷-q从O移向C，电势能增大

19．在四川汶川的抗震救灾中，我国自主研制的“北斗一号”卫星导航系统，在抗震救灾中发挥

了巨大作用。北斗导航系统又被称为“双星定位系统”，具有导航、定位等功能。“北斗”系

统中两颗工作卫星均绕地心O在同一轨道上做匀速圆周运动，轨道半径为r，某时刻两颗

工作卫星分别位于轨道上的A、B两位置(如图所示)．若卫星均顺时针运行，地球表面处

的重力加速度为g，地球半径为R，不计卫星间的相互作用力．则以下判断中错误的是

A．这两颗卫星的加速度大小相等，均为

B．卫星1向后喷气就一定能追上卫星2

C．卫星1由位置A运动到位置B所需的时间为　

D．卫星1由位置A运动到位置B的过程中万有引力做功为零

18．如图所示，理想变压器的副线圈上通过输电线接有三

只灯泡L₁、L₂和L₃，输电线的等效电阻为R，原线

圈接有一个理想的电流表，电源电压大小不变．开始

时开关S接通，当S断开时，以下说法正确的是

A．原线圈两端P、Q间的输入电压减小

B．等效电阻R上消耗的功率变大

C．原线圈中电流表示数变小

D．灯泡L₁和L₂变亮

17．如图为一列在均匀介质中传播的简谐横波在t=4 s时

刻的波形图，若已知波源在坐标原点O处，波速为

2 m/s，P、Q分别是平衡位置为4m和7m处的两质

点，则

A．该波的波长是8m

B．P点振幅比Q点振幅小

C．再经过4s，质点Q通过的路程是0.4 m

D．若该波与频率为2Hz的简谐横波相遇，可发生干涉现象

16．如图所示，一束复色光斜射到置于空气中的厚平板玻璃(上、下表面平行)的上表面，穿过玻璃后从下表面射出，变为a、b两束平行单色光。关于这两束单色光，下列说法中正确的是

A．此玻璃对a光的折射率小于对b光的折射率

B．在此玻璃中a光的传播速度大于b光的传播速度

C．如b能使某金属发生光电效应，则a光也一定能使该金属发

生光电效应

D．用同一双缝干涉装置进行实验可看到a光的干涉条纹间距比b光的宽

15．根据热力学定律和分子动理论，可知下列说法中正确的是(　 )

A．布朗运动反映了悬浮小颗粒内部分子在不停地做无规则的热运动

B．随着分子间距增大，分子间引力和斥力均减小，分子势能一定减小

C．第二类永动机不可能制成，是因为违反了能量守恒定律

D．对于一定质量的理想气体，如果压强不变，体积增大，那么它一定从外界吸热
