题目列表(包括答案和解析)

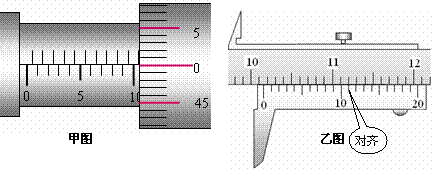

22.(8分)Ⅰ.(4分)如图所示,甲图中螺旋测微器的读数为 mm,乙图中游标卡尺(游标尺规格为20分度)的读数为 cm.
II.(4分)在“用DIS研究回路中感应电动势的大小与磁通量变化快慢的关系”的实验中,

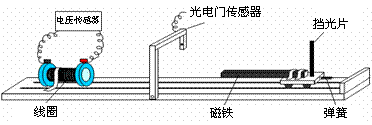

为了研究感应电动势E与时间△t的关系,某小组同学利用图中的实验装置进行实验:让小车以不同的速度靠近螺线管,得到在不同挡光时间△t内的感应电动势平均值E。通过利用小车末端的弹簧将小车以不同的速度从轨道的最右端弹出,就能得到一系列的感应电动势的平均值E和时间△t。
在一次实验中得到的数据如下表:
次数 测量值 |
1 |
2 |
3 |
4 |
5 |
6 |
7 |
8 |
E/V |
0.116 |
0.136 |
0.170 |
0.191 |
0.215 |
0.277 |
0.292 |
0.329 |
△t/×10-3s |
8.206 |
7.486 |
6.286 |
5.614 |
5.340 |
4.462 |
3.980 |
3.646 |
(1)观察和分析该实验装置可看出,在实验中,每次测量的挡光时间△t内,磁铁相对螺线管位置的变化都________ (选填“相同”或“不同”),从而实现了控制________不变。
(2)在得到上述表格中的数据之后,为了研究E与△t的关系,可采用图像处理数据的方法,在直角坐标系中作_________________的关系图线,若图线是基本过坐标原点的倾斜直线,可得出的实验结论是_________________________________________________。
_____________________________________________;
②_____________________________________。

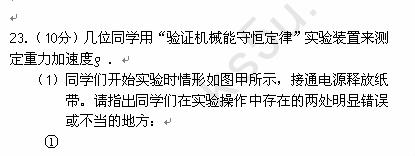

(2)同学们修改错误后,按正确的步骤操作,得到一条点迹比较清晰的纸带,为了得到较为准确的测量结果,他们提出如下两种处理纸带(打点时间间隔均为T)数据求重力加速度g的方案.

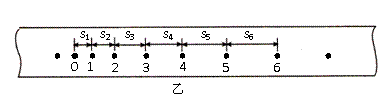

方案一:在纸带上,舍去开始密集的点迹,从便于测量的点开始,每个打点间隔取一个计数点,如图乙中的0 ,1 ,2 ,…,6点所示,测出各相邻计数点间的距离s1 , s2 , …s6 .则重力加速度g = ____________;

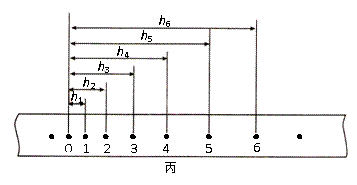

方案二:按方案一所编列的计数点,如图所示测出1 ,2 ,…,6各点到0计数点的距离,分别记作h1 , h2 , …h6 ,并求出打下1 ,2 ,…,5各计数点时重锤的速度υ1 ,υ2 , …υ5 ,以υ2为纵坐标,h为横坐标,作出υ2-h图线,求得该图线的斜率为k.则重力加速度g = ___________.
就方案二运用图象法处理数据为何能得到较为准确的测量结果,请简要说说你的看法:_____________________________________________________________________.

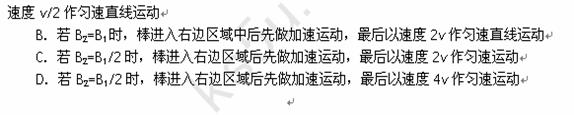

21.如图所示,水平放置的光滑金属长导轨MM′ 和NN′之间接有电阻R,导轨左、右两区域分别处在方向相反与轨道垂直匀强磁场中,方向如图所示,设左、右区域磁场的磁感应强度为B1和B2,虚线为两区域的分界线。一根金属棒ab放在导轨上并与其正交,棒和导轨的电阻均不计。金属棒在水平向右的恒定拉力作用下,在虚线左边区域中恰好以速度为v做匀速直线运动,导轨足够长,则可知( )
A.若B2=B1时, 棒进入右边区域中后先做加速运动,最后以
第II卷(共174分)
20.如图所示,一簇电场线的分布关于y轴对称,电场方向如图中箭头所示,O是坐标原点,M、N、P、Q是以O为圆心的一个圆周上的四个点,其中M、N在y 轴上,Q点在x轴上,则( )
A.M点的电势比P点的电势高
B.O、M间的电势差小于N、O间的电势差
C.一正电荷在O点时的电势能小于在Q点时的电势能
D.将一负电荷由M点移到P点,电场力做正功
19.蹦床是跳水运动员日常训练时的重要辅助器材。一个运动员从高处落到蹦床上后又被弹起到原高度,利用仪器测得该运动员从高处开始下落到弹回的整个过程中,运动员速度随时间变化的图像如图所示,图中 Oa 段和 cd 段为直线。由图可知,运动员处于超重状态的时间段为 ( )
A.0-t1 B.t1-t2 C.t2-t4 D.t4-t5
18.为了迎接太空时代的到来,美国国会通过一项计划:在2050年前建造成太空升降机,就是把长绳的一端搁置在地球的卫星上,另一端系住升降机,放开绳,升降机能到达地球上,人坐在升降机里。科学家控制卫星上的电动机把升降机拉到卫星上。已知地球表面的重力加速度g=10m/s2,地球半径R=6400km,地球自转周期为24h。某宇航员在地球表面用体重计称得体重为800N,站在升降机中,某时刻当升降机以加速度a=10m/s2垂直地面上升,这时此人再一次用同一体重计称得视重为850N,忽略地球公转的影响,根据以上数据( )
A.可以求出宇航员的质量
B.可以求出升降机此时距地面的高度
C.可以求出升降机此时所受万有引力的大小
D.如果把绳的一端搁置在同步卫星上,可知绳的长度至少有多长
17.在波的传播方向上相距s的M、N两点之间只有一个波谷的四种可能情况如图所示,设这四列波的波速均为v,且均向右传播,从图示时刻开始计时,M点出现波谷时刻最晚的是( )
16.密闭有空气的薄塑料瓶因降温而变扁,此过程中瓶内空气(不计分子势能)( )
A.内能减小,吸收热量 B.内能减小,外界对其做功
C.内能增大,放出热量 D.内能增大,对外界做功
15.如图所示,含有红、黄、绿三种单色光的一束复色光a沿半径方向射入空气中的半圆形玻璃砖后,反射和折射光束分别为b和c 、d ,则( )
A.绿光发生了全反射,b光为绿光
B.红光发生了全反射,b光为红光
C.绿光发生了全反射,b光为复色光
D.红光发生了全反射,b光为复色光
14.下列说法中符合物理学发展史实的是( )
A.牛顿发现了万有引力定律,后来由库仑通过扭秤实验证明并测出了万有引力恒量的数值
B.麦克斯韦提出了电磁波理论,后来由赫兹证实电磁波的存在
C.汤姆生提出了原子的核式结构学说,后来由他的学生卢瑟福通过著名的α粒子散射实验予以证实
D.贝克勒尔最早发现了天然放射现象,后来一些科学家利用放射线轰击其它元素的原子核,相继发现了原子核内存在的质子和中子
13.下图两个装置中,液体体积均为200 mL,开始工作前电解质溶液的浓度均为0.5 mol/L,工作一段时间后,测得有0.02 mol电子通过,若忽略溶液体积的变化,下列叙述正确的是( )
A.产生气体体积 ①=②
B.①中阴极质量增加,②中正极质量减小
C.电极反应式:
①中阳极:4OH- - 4e- = 2H2O+O2↑
②中负极:2H++2e-=H2↑
D.溶液的pH变化:①减小,②增大
