22.(19分)Ⅰ(7分)(1)一只标有“12V，6W”的灯泡，正常工作时的电阻为　　Ω；若用多用电表的欧姆档来测量这只灯泡的电阻，则测出的阻值应　(填“大于”、“等于”或“小于”)正常工作时的电阻值。

(2)为了测定这只灯泡工作时的实际电阻值，现给出下列器材：

A．电源(输出电压为12V)　　　 B．电流表一只(0 ~ 0.6A)　　

C．电阻箱一只(0 ~ 99.99Ω)　　 D．单刀双掷开关一只　　 E．导线若干

请你用上述器材，设计一个较简便的实验电路，在答题卷规定的地方画出该实验电路图。

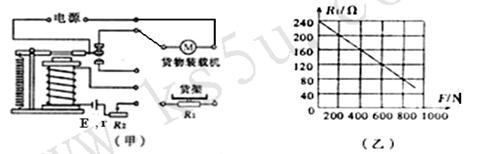

Ⅱ(12分)某同学设计了一种“自动限重器”，如图(甲)所示。该装置由控制电路和工作电路组成，其主要部件有：电磁继电器、货物装载机(实质是电动机)、压敏电阻R₁和滑动变阻器R₂等。压敏电阻R₁的阻值随压力F变化的关系如图(乙)所示。当货架承受的压力达到限定值，电磁铁将衔铁吸下，切断电动机电源。已知控制电路的电源电动势E＝6V，内阻r＝2Ω，不计电磁继电器线圈的电阻。请你解答下列问题：

(1)用笔画线代替导线将图(甲)的电路连接完整。

(2)当电磁继电器线圈中的电流为15mA时，衔铁被吸下。若货架能承受的最大压力为800N，则所选滑动变阻器R₂的最大阻值至少为___________Ω。

(3)硅光电池是一种可将光能转换为电能的器件。现将控制电路中的电源换成硅光电池，测量得到该电池的U－I曲线如图(丙)。不改变滑片的位置，当货架承受的压力逐渐增加时，该硅光电池的内阻将__________。(填“增加”、“减小”、或“不变”)。

(4)若控制电路中的电源换成硅光电池，并将滑动变阻器R₂的阻值调为340Ω，测得硅光电池两端电压为5.4V，则货架承受的压力为_________N。

试题详情

21. 如图甲中abcd为导体做成的框架，其平面与水平面成θ角。质量为m的导体棒PQ与ab、cd接触良好，回路的电阻为R，整个装置放于垂直框架平面的变化的磁场中，磁感强度B随时间变化规律如图乙，PQ始终保持静止。在0-t时间内，PQ受到的摩擦力f的大小变化情况是

A．f保持不变　　　　　

B．f一直增大

C．f一直减小　

D．f先增大后减小

试题详情

20. 酒精测试仪用于机动车驾驶人员是否酗酒及其他严禁酒后作业人员的现场检测，它利用的是一种二氧化锡半导体型酒精气体传感器。这种酒精气体传感器的电阻的倒数与酒精气体的浓度成正比，在如图所示的电路中，电压表示数U与酒精气体浓度之间的对应关系正确的是

A．U越大，表示越大，与U成正比

B．U越大，表示越大，但是与U不成正比

C．U越大，表示越小，与U成反比

D．U越大，表示越小，但是与U不成反比

试题详情

19. 研究发现：氢原子处于各定态时具有的能量值分别为E₁=13.6 eV、E₂=3.4eV、E₃=1.51eV、E₄=0.85eV。若已知氢原子从第4能级跃迁到第3能级时，辐射的光子照射某金属，刚好能发生光电效应。现假设有大量处于n =5激发态的氢原子，则其在向低能级跃迁时所辐射的各种频率的光子中，可使该金属发生光电效应的频率种类有
