24．(1)如图(甲)所示，S是点光源，S′是S通过一个平面镜所成的像，请作出平面镜的位置及一条入射光线和对应的反射光线(注意箭头和虚、实线)。

　　 (2)如图(乙)所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。

23．如图是一个玩具汽车上的控制电路，小明对其进行测量和研究发现：电动机的线圈电阻

　 为1Ω，保护电阻R为4Ω，当闭合开关S后，两电压

　 表的示数分别为6V和2V，则电路中的电流为 ▲ A，

　 电动机的功率为　 ▲　 W。

三、作图和实验题(本大题共5小题，每图或每空各2分，共26分)

22．自行车的制作材料和车轮与赛道的接触面积是影响自行车比赛成绩的重要因素。若车架是用密度小、强度大的碳纤维制成的，其密度为1.6×10³kg/m³，体积仅为2.5×10^－3m³，则车架的质量为　 ▲　　 kg；若运动员质量是60kg，车架重是整车重的，比赛中，车胎与水平赛道的接触总面积为30cm²，则赛道受到的压强为　　 ▲　　 Pa。(g取10N/kg)

21．若用镜头焦距为f的照相机拍照，被拍景物到镜头的距离应　 ▲　 2f(选填“大于”、“小

　 于”或“等于”)；若要使取景范围变大一些，则照相机镜头距景物的距离应　 ▲　 (选

　 填“增大”、“减小”或“不变”)。

20．如图是 “探究电流通过导体产生的热量与导体电

　　 阻间关系”的实验装置，两阻值分别为R和2R的

　 　电阻丝浸在相同质量和初温的煤油中，每一烧瓶

　　 里各插入一温度计。请回答下列问题：

(1)合上开关，经过一段时间，两电阻丝产生

热量的多少是通过　　 ▲　　　 反映出来的；

　 (2)采用这种连接方式的目的是　　 ▲　　 。

19．有下列应用或实验现象：

　　 ①在玻璃生产车间里，利用有真空吸盘的吊车吊运平板玻璃

　　 ②将两个表面光滑的铅块相互压紧后，能悬挂若干个钩码而不分开

　　 ③节日里放飞的氢气球，升到高空时会破裂

　　 ④在高山上需要使用高压锅才能将食物煮熟

　 以上四例中利用大气压工作的有　　 ▲　　　 ；能说明大气压随高度的升高而减小的

　 有　 ▲　　 。

18．2007年12月22日在海底沉睡了800多年的“南海一号”被成功打捞出水。在打捞过程

中潜水员多次下潜勘查，当潜水员浸没海水后继续下潜的过程中，其所受浮力的大

小　 ▲　 ，压强的大小　 ▲　 。(选填“增大”、“减小”或“不变”)

17．炎热的夏天，在太阳的照射下，海滨浴场沙滩上沙子的温度升高、内能增大，这是通过

　　 　　▲　 方式改变内能的。而海水的温度明显低于沙滩的温度其原因是　　 ▲　　　 。

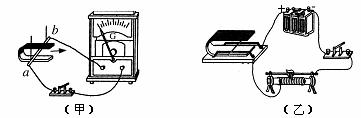

16．依据图甲所示的现象为原理可以制成　 ▲　 机，依据图乙所示的现象为原理可以制成

　　 　　▲　 机。

15．法国科学家阿尔贝·费尔和德国科学家彼得·格林贝格尔由于发现了巨磁电阻 (GMR)

　 效应，荣获了2007年诺贝尔物理学奖。如图是研究巨磁电阻特性的原理示意图。实验发

　 现，当闭合S₁、S₂后使滑片P向左滑动过程中，指示灯明显变亮，则下列说法正确的是

　 A．电磁铁右端为N极

　 B．滑片P向左滑动过程中电磁铁的磁性减弱

　 C．巨磁电阻的阻值随磁场的增强而明显增大

　 D．巨磁电阻的阻值随磁场的增强而明显减小

二、填空题(本大题共8小题，16-20题每空1分，21-23题每空2分，共22分)
