题目列表(包括答案和解析)
6.研究表明,有些金属电阻的阻值会随温度的变化而变化,物理学中利用这类金属的特性可以制成金属电阻温度计,它可以用来测量很高的温度,其原理如图所示.图中电流表量程为0-15mA(不计其电阻),电源的电压恒为3V,R′为滑动变阻器,金属电阻作为温度计的测温探头,在t≥0℃时其阻值Rt随温度t的变化关系为Rt=100+0.5t(单位为Ω).
(1)若要把Rt放入温度为0℃处进行测量,使电流表恰好达到满量程电流15mA,则这时滑动变阻器R′接入电路的阻值为多大?
(2)保持(1)中滑动变阻器R′接入电路的阻值不变,当把测温探头Rt放到某待测温度处,电流表的示数恰为10mA,则此时Rt的阻值为多大?对应的温度为多高?
(3)保持(1)中滑动变阻器R′接入电路的阻值不变,当被测温度为600℃时,电路消耗的电功率为多大?
(4)若把电流表的电流刻度盘换为对应的温度刻度盘,则温度刻度的特点是什么?

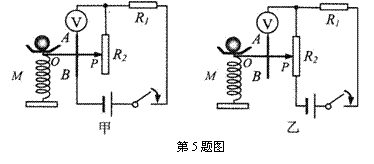

5.在学校举行的物理创新大赛上,小明和小红所在的科技小组分别设计了一种测量托盘所受压力的压力测量仪,如图甲、乙所示.两装置中所用的器材与规格完全相同,压力表是由电压表改装而成,R1为定值电阻,阻值为10Ω,R2为滑动变阻器,规格为“10Ω lA".金属指针OP可在金属杆AB上滑动,且与它接触良好,金属指针和金属杆电阻忽略不计.M为弹簧,在弹性限度内它缩短的长度与其所受的压力大小成正比.当托盘所受压力为零时,P恰好位于R2的最上端;当托盘所受压力为50N时,P恰好位于R2的最下端,此时弹簧的形变仍在弹性限度内.
(1)甲装置中,当P位于R2的最下端时,电压表的示数为3V,则电源电压是多少?
(2)甲装置中,压力25N的刻度位置标在电压表表盘多少伏的刻度线上?
(3)在甲、乙两种装置中,两压力表的刻度特点有何不同?试说明理由.

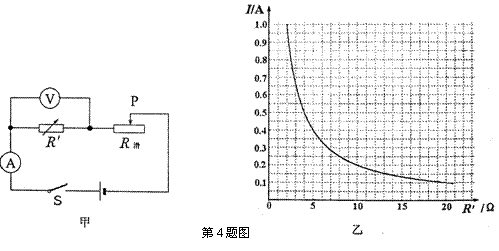

4.小明用图甲所示的电路,研究通过导体的电流与导体电阻的关系.电源电压恒为6V.实验过程中,他做了六次实验,每次改变电阻箱R',的阻值后.通过调节滑动变阻器始终保持R'两端的电压不变,记下相应的电流值.根据记录的六组数据,他在方格纸上描出了电流I与电阻箱阻值R'的关系图线,如图乙.
(1)记录第一组数据时,电阻箱R'的阻值为4Ω,此时电流表示数是多少?
(2)小明在实验过程中.控制电阻箱R'两端的电压是多大?
(3)记录第二组数据时,小明记下电流表的示数为0.4 A,此时电阻箱消耗的功率是多少?滑动变阻器接入电路中的电阻是多大?
(4)记录第四组数据时,电阻箱和滑动变阻器消耗的功率之比是多少?

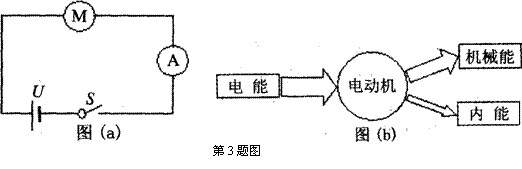

3.小华组装了一台直流电动机模型,她将电动机模型接入如图(a)所示的电路中,已知电源电压U=3V,并保持不变,线圈电阻R=1.5Ω,接通电路后,电动机正常转动,电流表读数I=0.8A,已知电动机正常工作时的能量转化关系如图(b)所示,摩擦不计,求:
(1)电动机正常转动1min消耗的电能W和线圈产生的热量Q.
(2)电动机输出的机械功率P.
(3)电动机能量转换效率η.
2.如图是啸宇家新买的一台快速电水壶,这台电水壶的铭牌如下表.为了测量该电水壶烧水时的实际功率,啸宇用所学知识和爸爸合作进行了如下实验:关掉家里所有用电器,将该电水壶装满水,接入家庭电路中,测得壶中水从25℃上升到35℃所用的时间是50s,同时观察到家中“220V 10A(40A) 3200imp/(kw.h)”的电子式电能表耗电指示灯闪烁了80imp.请根据相关信息解答下列问题.(C水=4.2×103J/(kg. ℃))
(1)电水壶中水的质量;
(2)电水壶烧水时的实际功率;
(3)电水壶加热的效率;
(4)通过比较实际功率与额定功率大小关系,简要回答造成这种关系的一种可能原因.

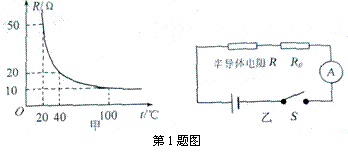

1.半导体材判的导电能力介于导体和绝缘体之间.其电阻受温度影响较大.如图甲是某种半导体材料的电阻随温度变化的关系图像.根据这种半导体材料电阻的特性,小星和他的同学设计了一个电路(如图乙).可以测定某一空间的温度使用的器材如下:半导体电阻、电源、电流表(0~0.6A).开关,定值电阻R0(10Ω)、导线若干.
(1)定值电阻R0的作用是什么?______________
(2)当环境温度为20℃时.电流表的读数为0.2A,求电源的电压.
(3)电流表的读数为0.4A时,当时环境温度是多少?半导体电阻的电功率是多少?
3. 近年来,玉林市区与周边城镇的道路相继改建成一、二级公路,大大地促进了经济发展,给人们出行带来了方便。遗憾的是在某些岔路口,人车相撞的交通事故有所增加。有人猜想事故的出现与行人横过公路时的错误判断有关。
(1)如图所示,某同学准备横过公路时,正好有一辆汽车从距岔路口100m处以72km/h的速度驶过来,如果公路宽12m,问该同学以1.2m/s的正常步行速度能否在汽车到达岔路口前完全通过公路?
(2)为了减少在岔路口发生人车相撞事故,请你分别向交警部门(或公路建设部门)、汽车司机和过路的行人,各提一项合理的建议。
2. 如图所示,轿车从某地往南宁方向匀速行驶。当到达A地时,车内的钟表显示为10时15分。到达B地时,钟表显示为10时45分。求:
(1)轿车从A地到B地用多少小时?
(2)轿车从A地到B地的速度;
(3)轿车若仍以该速度继续匀速行驶,从B地到达南宁需要多长时间。
1. 如图所示中分别列出了几种动物可听到声音的最高频率和能发生声音的最高频率,请根据图表给出的信息回答下列问题:
(1)海豚能发出声音的最高频率为多大?狗可听到声音的最高频率为多大?
(2)如果声音在空气中的传播速度是330m/s,运用下面公式计算人可听到最高频率声音的波长。
波长=速度/频率
4. (重庆市)
有两个同学,用下面的方法来测量小钢球运动的平均速度。
在水平桌面上的一条直线上标出A、B、C三个点,拿一根分度值为1mm的米尺紧靠直线,A、B、C三点在米尺上对应的读数如图所示。
当小钢球贴着米尺运动经过A、B、C三点时,两同学用手表记下了小钢球经过A、B、C三点时对应的时刻,如图所示。
则小钢球在通过AB、BC和AC各段路程中,平均速度分别为:__________,__________,__________。
