题目列表(包括答案和解析)
30. 60米的高度、240秒,侯斌用双手完成“攀登”,感动全世界!在2008年北京残奥会开幕式上,在最激动人心的点火环节,三届残奥会冠军侯斌以一种最为震撼人心的方式,独自拉紧绳索攀升到主火炬台,并点燃了残奥会主火炬。侯斌用如图所示的滑轮组提升自己和轮椅 (承担的绳子数n=4),若人、轮椅等总重为1100N,摩擦及绳重不计,绳端拉力为300N时可使物体匀速上升,
求:(1)侯斌匀速上升时绳子的下降速度?
(2)动滑轮有多重;
(3)若人以0.25m/s的速度上升,则拉力的功率多大?
29.欣欣和强强在打扫实验室时,发现实验桌上有一个灯泡,铭牌上标有“4V W”,其中W前面的数字不清楚了,欣欣很想知道它是多少,刚好桌上还有电阻箱、电流表、开关、12V的稳压电源各一个,欣欣用它们连成了图示的电路,测出电流表示数随电阻箱阻值变化的几组值并记录在表中。
电流/A |
0.90 |
0.80 |
0.50 |
0.36 |
0.28 |
0.22 |
电阻/Ω |
8 |
10 |
20 |
30 |
40 |
50 |
问:(1)通过实验,欣欣发现灯泡的电阻是_________(填“不变”“变化”)的,这是因为_______________
___________________ _____。
(2)强强也对欣欣的实验进行了研究,发现欣欣记录的数据中有一个电流值有错误,这个错误数据是_________。
(3)当电流为0.50A时,电阻箱两端的电压是多少?
(4)灯泡的铭牌上不清楚的数字是多少?

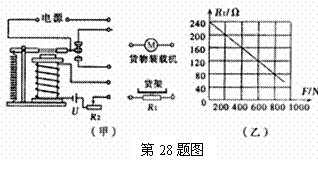

28.小明设计了一种“自动限重器”,如图(甲)所示。该装置由控制电路和工作电路组成,其主要元件有电磁继电器、货物装载机(实质是电动机)、压敏电阻R1和滑动变阻器R2等。压敏电阻R1的阻值随压力F变化的关系如图(乙)所示。当货架承受的压力达到限定值,电磁继电器会自动控制货物装载机停止向货架上摆放物品。已知控制电路的电源电压U=6V,电磁继电器线圈的阻值忽略不计。请你解答下列问题:
(1)由图(乙)中的图象可知,随着压力
F的增大,压敏电阻R1的阻值将________。
(2)用笔画线代替导线将图(甲)的电路
连接完整。
(3)随着控制电路电流的增大,电磁铁的磁性将_________,当电磁继电器线圈中的电流大小为30mA时,衔铁被吸下。若货架能承受的最大压力为800N,则所选滑动变阻器R2的最大阻值至少为_________Ω。
27.如图是小芳同学用伏安法测小灯泡电功率的实验中,尚未连接完整的实物电路图。要求:
(1)已知小灯泡的额定电压为3.8伏,电阻约为10欧,请用笔代替导线把图中的实物电路连接完整。
(2)在实验中,小芳同学遇到下表所列的两个问题,请你帮她把解决方法填写在表中对应的空格里。
实际问题 |
解决方法 |
1.闭合开关后,电流表指针向左偏转,电压表指针向右偏转,奇怪! |
|
2.闭合开关后,电压表示数只有2伏,老师要求我测小灯泡的额定功率,该怎么办呢? |
|
(3)小明为了研究某一特殊材料制成的导体元件L的电学特征,通过实验,测得通过该元件的电流I与加在它两端电压U的实验数据如下表所示:
U/V |
0 |
1 |
2 |
3 |
4 |
5 |
I/(10-3A) |
0 |
20 |
80 |
180 |
320 |
500 |
若他将导体元件L与R串联在同一电源(电压为6V)上,当串联的电阻器阻值R是 Ω时,导体元件L消耗的电功率是电阻R消耗的电功率的2倍。
26.小明在实验室用蜡烛、凸透镜和光屏做“探究凸透镜成像的规律”实验。
(1) 他的实验装置如图所示,如果你是他的合作者,请帮他指出该装置中的两处错误:
① ;
②_______ _________________________。
(2) 错误改正完毕,小明将点燃的蜡烛、凸透镜固定好位置后,无论怎样移动光屏,在光屏中心都只能看到一个大小不变的圆形光斑,原因是) 。
(3)最后小明又换用了另一块透镜,发现用它来观看远处多了,可见小明的眼睛存在_______视问题,你认为该透镜能使眼睛看清楚物体的理由是_ 。

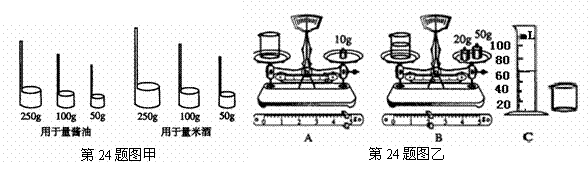

24.小明去某古镇旅游时发现,米酒是当地的一种特产。小店卖米酒和卖酱油都用竹筒状的容器来量取,但量取相同质量的米酒时所用的器具比量取酱油的要大一点,如图甲所示。
⑴请你利用所学的物理知识对这种现象作出解释。
⑵小明在古镇买了一瓶米酒。回家后,按图所示A一B一C的顺序进行了实验, 测出了米酒的密度。如上图所示,根据图乙所示数据求得米酒的密度为 kg/ m3。
23.根据上图情况填写实验结果:(1)木块的长度是 cm (2)温度计的读数是 ℃(3)弹簧测力计的读数是 N.
22.画出如图所示的物体A对斜面的压力与物体A所受重力的示意图。
21.如图所示,小明通过一平面镜看到了桌子下面的小球.图中画出了入射光线和反射光线,但末标出光的传播方向.在图中用箭头标出光的传插方向,并根据光的反射定律画出平面镜.
