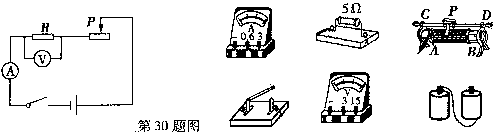

30．(7分)在“探究电流跟电阻关系”的实验中，小刚设计的实验电路图如图所示：

(1)请用笔划线代替导线，按电路图将实物连接起来。

(2)小刚连完最后一根导线后就发现两个表的指针发生偏转，并且指针总在晃动，造

　　 成上述现象的原因分别是___________________、______________________。

(3)排除故障后，移动滑动变阻器的滑片，使电压表的示数为2V，读出并记下电流

　　 值；再将5Ω的电阻改接成10Ω的电阻，发现电压表示数大于2V，于是他下一步

　　 的操作是：将滑动变阻器的滑片向______________(填“左”或“右”)移动，使

　　 　　　　　　，并记下电流值；再改接20Ω的电阻，重复上述实验。(4)此实验得到的结论是_____________________________________________________________。

29．(8分)在探究“物体所受重力的大小跟哪些因素有关”的实验时：

　　 同学们有如下猜想：A．重力跟质量有关；B．重力跟位置有关；C．重力跟形状有关。

　　 为了验证猜想C，现提供如下器材：弹簧测力计、天平、橡皮泥、三个形状不同的石

　　 块、铁块和铝块、细线、土豆、小刀。

请你选择适当的器材，完成下列探究过程：

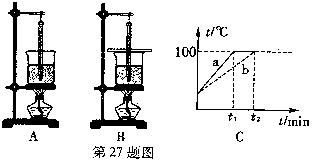

27-(4分)在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验：(实验室已准备多套A、B装置)

　　 (1)甲组同学发现所测水的沸点高于100℃，他们选择的是_______(填“A”或“B”)套装置。(2)乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图像如图C所示：a、b两种图像不同的原因是水的　　　　　　 不同。(3)通过分析图像C，归纳出水沸腾的特点是：

①　　　　　　　　　　　　 ；　　 ②　　　　　　　　　　　　　　　　　 　　　　　　　，　　　　　　　　　　　　 。

28．(5分)小芳在家中照镜子时，发现镜中的她“远小近大”：

　　 于是她猜想：物体在平面镜中所成像的大小是否与物体到平面镜的距离有关？

　　 (1)为了验证猜想，她选用：__________、__________(填“平面镜”或“薄玻璃板”)和两只--的蜡烛及刻度尺来完成实验。

　　 (2)实验中她把蜡烛分别放在镜前的--位置，发现像与镜后的蜡烛总是

________________的。

　　 (3)她得出的正确结论是：物体在平面镜中所成像的大小与物体到平面镜的距离

___________________。

26．(9分)小明在家用电熨斗帮助妈妈熨衣服，发现电熨斗

　　 铭牌上的某项数据模糊不清。善于动脑筋的他很想知道

　　 铭牌上的这个数据。他关掉家中其它的用电器，单独将

　　 一只规格为“220V IOOW'’的灯泡接人电路，观察到电

能表转盘在5rain内转过15r；接着他将电灯关闭，只

将电熨斗接入电路，转盘转过同样的转数只用了1min。

求：

　　 (1)电熨斗的功率。

　　 (2)电熨斗通电6min产生的热量。

(3)将电熨斗平放在衣服上时，对衣服产生的压强。(g=10N／kg)

25．(7分)某辆小汽车油箱内装满35kg汽油，司机小王驾车到某城市执行任务，路程为

　 　300km。在高速公路上匀速行驶时，车受到的阻力是920N。(汽油完全燃烧产生的内

　　 能有30%转化为机械能；汽油的热值为4.6×10⁷J/kg)求：

　　 (1)汽车到达目的地牵引力所做的功。

　　 (2)通过计算说明汽车在行驶途中是否需要加油。

　　 明、公式、计算过程、数值、单位和答)

24．(6分)如图甲所示，电源电压为4．5V

　　 且保持不变，小灯泡上标有“2．5V”

　　 的字样，图乙是通过小灯泡的电流与它

　　 两端的电压关系的图像。求：

(1)当小灯泡两端的电压为2V时，灯丝

的电阻。

　　 (2)当小灯泡正常发光时，电路消耗的总电功率。

23．2008年初我国南方大部分地区遭受五十年一遇的低温、雨雪、冰冻灾害。致使部分地

　　 区形成冰雪路面，交通受阻；输电线上形成大量冰凌，造成电塔被毁、供电中断。

　　 (1)请你为行人想个好办法以减少意外事故的发生。

　　 (2)在输电线路没有被毁的情况下，为了防止输电线上冰凌的形成，供电部门是采取

　　 拉闸断电还是继续供电的措施？请你说出理由。

22．请你将图中的电灯及开关接人家庭电路中。

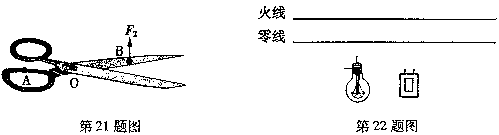

21．请你在图中画出使用剪刀时，杠杆AOB所受动力F₁的示意图及动力臂L₁、阻力臂L₂。

20．请在图中画出入射光线或折射光线。
