24．(5分)电热水壶已在家庭和宾馆广泛使用。某种电热水壶的铭牌如表所示。

　　 (1)该电热水壶正常工作时的电阻是多少？

(2)该电热水壶正常工作时，烧开一壶水需要6min．其消耗的电能是多少？

23．今年5月l2日是汶川地震纪念日，也是我国第一个防灾减灾日。珍爱生命，远离灾

　 难是永恒的话题。当今社会，汽车作为最普通的交通和运输工具，发挥着日益重大的

　 作用，但各种交通伤害事故也频频发生，严重威胁人们生命财产安全，请你为司机或

　 乘客提二条安全建议，并给出理由。

　 (1)建议：____________________________________________________

　　 理由：____________________________________________________

　 (2)建议：____________________________________________________

　　 理由：____________________________________________________

22．如图11所示，闭合开关，小磁针静止时位置如图，标出小磁针的N、S极；图中给

　　 出了螺线管外一条磁感线，请你添上箭头表示它的方向。

21．物体M是静止在一水平匀速行驶的车厢里的一木箱，如图10所示，作出M所受力的

示意图。

20．在图9中，A是平面镜，B是镜前人眼位置，C是人眼睛在平面镜前看到的烛焰像上

　　 的一点。

　　 (1)根据平面镜成像的特点作出像点C对应的物点D。

　　 (2)完成眼睛看到C的光路图(画一条入射光线和反射光线即可)。

16．图7是一个金属外壳的电水壶，它所使用的电源插头

　　 为什么是三脚？理由最恰当的是(　　 )

　　 A．增强稳定性　　 B．烧水的需耍

　　 C．防漏电　　 D．防触电

17小轿车驾驶室内装有冷暖空调，可使驾驶室内冬暖夏凉，但是在使用空调过程中常易

　　 造成前方玻璃模糊，影响视线，对此叙述正确的有(　　 )

　　 A．冬天，玻璃模糊属于液化现象

　　 B．夏天，玻璃模糊属于汽化现象

　　 C．这一物态变化过程中要放热

　　 D．夏天，要使玻璃清晰，驾驶员应该用于抹布在驾驶室内擦拭

18某同学做“组成串、并联电路”的实验中，将灯泡L₁与L₂连接在电路中，两次实验

　　 时都只观察到一灯亮，一灯不亮，对此原因的分析中可能成立的有(　　 )

　　 A．串联时，不亮的灯灯丝断了　　 B．并联时，不亮的灯灯线断了

　　 C．串联时，不亮的灯电阻太大　　 D．并联时，不亮的灯电阻太大

19如图8所示，在拉力F作用下，物体A在水平

　　 桌面上以速度v向右匀速运动了距离S，已知

　　 A的重力为G，桌面对A的摩擦力为f(滑轮

　　 及绳重不计)。则下列说法正确的有(　　 )

A．有用功为Fv 　　　　　　　B．拉力做功为3FS

C．拉力做功的功率为3Fv　　 D．装置的效率为

15．以下各事例中不足利用大气压来工作的是(　　 )

　　 A．高压锅　　 B．抽水机

　　 C．拔火罐　　 D．吸盘式挂衣钩

14.在图6中，要将一圆柱体重物推上台阶，

　　 最小的作用力应是(　　 )　

　　 A．F₁　　 B．F₂

　　 C．F₃　　 D．F₄

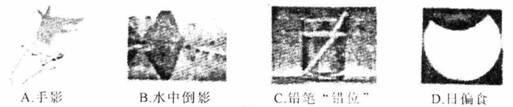

13．图5所示的现象可以用光的折射解释的是(　　 )

12．下列现象中能说明分子在运动的是(　　 )

　　 A．扫地时，灰尘满屋　　　 B．煮饭时，米粒翻滚

　　 C．洒水时，水雾飞舞　　 D．炒菜时，满屋飘香
