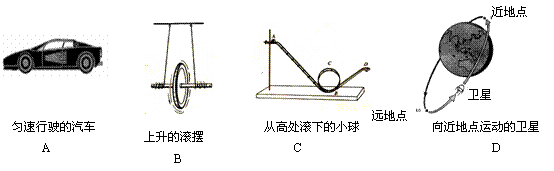

2、如图1所示的四幅图中，没有发生动能与势能相互转化的是(　　 )

1、清晨，英林同学背书包骑自行车行驶在上学的路上，我们说他静止是以下列的哪种物体为参照物的(　　 )

A、路边的树　 B、迎面走来的人　　 C、背着的书包　　　 D、路面疾驰而去的汽车

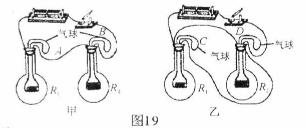

32．(9分)为了探究电流产生的热量跟什么因素有关系，王军设计了如图19所示的甲、乙两装置。他将两段阻值不同的电阻丝(R₁<R₂)分别密封在两个完全相同的烧杯中，并通过短玻璃管与相同的气球相连，两次实验电源电压不变。

(l)甲装置可探究电流产生的热量与_______是否有关。

(2)在这个实验中，电流产生热量的

多少是通过_______________体现出来的，像这种用能直接观测的量来显示不易直接观测的量的方法叫“转换法”。这种方法在物理学的研究中经常用到，请你列举一列___________________________________　　　　　　　　　　　　　　　　 __

(3)在装置甲、乙的两次实验中，比较相同时间里气球A与C体积变化情况可探究电流产生的热量与____________________有关。

(4)若甲、乙两装置同时实验，在相同的通电时间里，A、B、C、D四个气球胀大的程度从大到小的排列顺序是__________________________.

　(5)教材上的该实验装置如图20所示(烧瓶与图l9中的相同)。比较图19和图20所示的两个实验，你认为较好的是图________装置，理由是：_________________________.

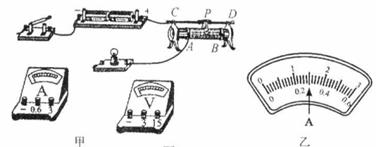

31．(6分)图18中的甲图是小明同学在“测量小灯泡电阻”的实验中所连接的实物图灯泡的额定电压是2. 5V，电阻约9Ω。

(1)为了尽可能减小误差，请你帮小明将电流表，电压表正确连入电路。

(2)在闭合开关前，应将滑片放在 ________(填“A”或“B”)端。

(3)调节滑动变阻器，当小灯泡正常发光时，电流表的示数如图乙所示，则小灯泡此时的电阻是______Ω.

(4)小明分别测出了灯泡在暗、亮、很亮三种情况下灯泡的电阻值，发现阻值不相等，他检查操作过程无失误，请你帮助小明分析造成这种结果的原因是___________________________.

30．(6分)某兴趣小组的同学在探究“滑动摩擦力的大小与什么因素有关系”时，提出了以下几种猜想：

　　 A．与物体接触面积的大小有关

　　 B．与物体受到的压力大小有关

C．与物体运动速度有关

D．与物体间接触面的粗糙程度有关

　　 为了验证以上猜想是否正确，小组利用如图17所示装置进行了实验。实验中所用的木块完全相同，操作方法正确，实验过程及实验数据如右表所示。

(1)由第1和2次实验，可验证猜想__________是错误的。

(2)由第1和3次实验，可得出的结论是：滑动摩擦力的大小与物体_________________________________。

(3)由第1和4次实验，可得出的结论是：__________________________________________.

(4)除第2和5次实验可以验证猜想D外，还有实验也可验证猜想D，请你写出两组，两组实验分别是__________和_________，_________和________只填实验次数)。

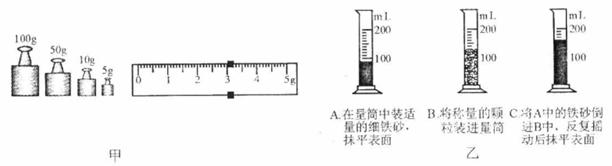

29．(6分)某兴趣小组测量一种易溶于水且形状不规则的固体颗粒物质的密度，测量的部分方法和结果如图16所示。

(1)用调节好的天平测量适量小颗粒的质量。当天平平衡时，右盘中的砝码和游码位置如图甲所示，则称量的颗粒的质量是________g。

(2)因颗粒易溶于水，小组同学采用图乙所示方法测量体积，所称量的颗粒的体积是__________cm³。

(3)该物质的密度是__________kg／m³。

(4)在C步操作中，若摇动不够充分，铁砂未充满颗粒的空隙，则测出的值比实际密度偏___________(填“大”或“小”)

(5)在C步操作中，若因铁砂较少，全部倒进并反复摇动后，没有完全覆盖颗粒， 则测出的值比实际密度偏_________(填“大”或“小”)。

28．(5分)小强利用图15所示的装置来探究凸透镜的成像规律。通过实验，他发现蜡烛离透镜越远，光屏上得到清晰的像越_____(填“大”或“小”)。当把蜡烛向凸透镜靠近时，要在光屏上得到清晰的像，光屏应　　 _______凸透镜(填“靠近”或“远离”)，此时在光屏上已成清晰的像是________的(填“倒立”或“正立”)。实验中，屏上已成清晰的像，此时固定蜡烛，将透镜换成一个焦距稍小一点的凸透镜实验，则屏需向______(填“左”或 “右”)移动才能成清晰的像，此刻的像比换镜前变____(填“大”或“小”)。

27．(4分)在图14中，甲是“观察水的沸腾”实验装置。安装该实验装置时，应该先固定A、B两铁圈中的_______铁圈。若水沸腾时温度计示数如图乙所示，则此时水的沸点是______℃，水沸腾过程中，继续加热，水的温度_____。某实验小组观察到沸腾前和沸腾时水中气泡上升过程中的两种情况如图丙中的A、B

所示，则图_____是水在沸腾前的情况。

26．(10分)图13是某公共厕所的自动冲水装置。浮筒A是边长为20cm的正方体，盖片B的质量为lkg，表面积为80cm²，厚度不计。连接AB的是长为30cm，体积和质量都不计的硬杆。当供水管流进水箱的水刚好浸没浮筒A时，盖片B被拉开，水通过排水管流出冲洗厕所(g取10N/kg)。

　　 (1)当水箱的水刚好浸没浮筒A时，水对盖片B的压力是多少？

　　 (2)浮筒A的质量是多少？

　　 (3)当水箱中的水有多深时，盖片B又自动关上？

25．(7分)某种型号的电烤箱有高、中、低三个档位的发热功率。图12是其内部简化电路图，开关S₁可分别与触点a、b接触。

　　 已知：R₁= 60Ω，R₂ =120Ω，电源电压为220V。

　　 (1)当S₁与a接触、S₂闭合时，通过电热丝的总电流是多少？

　　 此种接法属电烤箱的什么档位？

　　 (2)求电烤箱处于另两个档位时发热功率的比值是多少？
