31．(4分)实验课上，同学们把两个相同规格的小灯泡连接在如图22甲所示的电路中，闭合开关后，两灯均发光。此时，一位同学不小心把L₁的玻璃外壳打破了，结果L₁不亮，L₂却更亮了。这是为什么呢？他们提出以下猜想：

猜想一：可能L₁处发生开路；

猜想二：可能L₁处发生短路。

(2)针对猜想二，同学们找了一只电压表，分别并联在L₁、L₂两端，如图乙所示，假如猜想二成立，则两次读数有何特点？　　　　 　　　　　　 。

实验发现两次电压表均有明显读数，且L₁两端电压比L₂两端电压小。说明猜想二也不正确。你认为L₁不亮、L₂更亮的原因可能是(　　)。

A．L₁电阻变大　　 B．L₁电阻变小　C．L₂电阻变小　　 D．L₁功率变大

30.(4分)在做“观察水沸腾”的实验时，甲、乙、丙三组同学分别从A、B两套器材中任选一套来完成实验。(实验室已准备多套A、B装置)

(1)甲组同学发现所测水的沸点高于100℃，他们选择的是　　(A或B)套装置。

(2)乙、丙两组同学虽然选用的实验装置相同，但水开始沸腾的时刻不同，他们绘制的沸腾图像如图c所示，得到a、b两种不同图像的原因是水的　　　 　　　不同。

(3)通过分析图像C，归纳出水沸腾的特点是：

①　　　　　　　 　　　　 ；　　 ②　　　　　　　　　　　　　　　 。

29．(4分)某小组在测滑轮组的机械效率时得到的数据如下表所示，实验装置如图20。

(1)从表中数据可分析出实验1是用　　 图做的实验，实验2是用　　　 图做的实验。

(2)通过实验1和实验2的数据分析可得出结论：使用不同的滑轮组提升相同的重物时，动滑轮的个数越多，滑轮组的机械效率 　　　　 。

(3)比较实验1和实验3可得结论：使用同一套滑轮组，　 　　　　 可以提高滑轮组的机械效率。

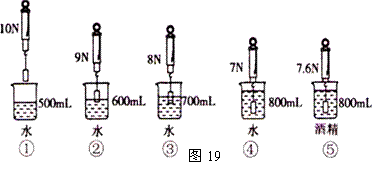

28．(4分)小刚同学用一个弹簧测力计、一个金属块、两个相同的烧杯(分别装有一定量的水和酒精)，对浸在液体中的物体所受的浮力进行了探究。下图19表示探究过程及有关数据。

　 (1)分析②、③、④，说明浮力大小跟　　　 　　　 有关。

(2)分析　　　 　　　 ，说明浮力大小跟液体的密度有关。

(3)物体完全浸没在酒精中所受的浮力是　 　　 N。

(4)根据图中的实验数据，该金属块的密度是　 　　 kg／m³。

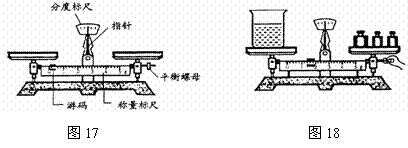

27.(6分) 图17是在 “探究物质的密度”实验中使用的天平，砝码盒中配备的砝码有100g、50g、20g、10g、5g等。请你完成下列问题：

(1)调节天平时应将________移至零刻度处，然后调节________，使天平横梁平衡。

(2)小王同学进行了下列实验操作：

A．将烧杯中盐水的一部分倒入量筒，测出这部分盐水的体积V；

B．用天平测出烧杯和盐水的总质量m_l；

C．用天平测出烧杯和剩余盐水的总质量m₂；

以上操作的正确顺序是：________________ (填字母代号)。

　(3)小王测量烧杯和盐水的总质量m_l时，估计盐水和烧杯的总质量在150g左右。试加砝码时，应用镊子夹取100g、50g砝码各1个放入右盘中，若指针右偏，则应取下______g砝码，试加上其它砝码，最后调节游码。

(4)图18是小李同学在实验操作过程中的情况。他的错误是：________________________

25．(2分)如图15所示的方法，将刻度尺垂直于玻璃板放置，能粗略地测出被薄玻璃板封闭的容器深度，这是利用了____　　___的特点；测量时通过玻璃板观察到的是刻度尺的_______像。(选填“虚”或“实”)

26.(3分)在探究“滑动摩擦力的大小与哪些因素有关”的活动中。

(1)在水平桌面上，用弹簧测力计水平向左拉动木块，使其作匀速直线运动，弹簧测力计示数如图16所示。根据____________知识可知，木块所受的滑动摩擦力为_______N．

(2)小华将木块沿竖直方向截去一半后，测得木块所受的滑动摩擦力变为原来一半。他由此得出：滑动摩擦力的大小随接触面积的减小而减小。你认为他的探究过程中存在的问题是__________________________________________。

24．如图14是家庭电路中常用的一种灯泡以及灯泡上的铭牌。

⑴根据它的铭牌，你能知道的物理量有：　　　 　　　 、　　 　　　　　 。(写出两个物理量的名称及其数值)

⑵根据铭牌上的信息，通过计算你还能知道的物理量有：　　　　 　　　　 、　　　　 　　　　 。(写出两个物理量的名称及其数值)

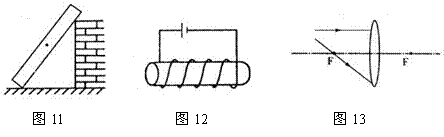

23.请根据题意作图：⑴粗细均匀重为3N的木棒靠在墙上如图11所示，请你在图上作出木棒所受重力的示意图。⑵请你在图12上标明通电螺线管的N、S极。⑶请你完成图13的光路图。

22.国家游泳中心“水立方”体现了“科技奥运、人文奥运、绿色奥运”理念，建造时大量使用了一种轻型膜材料，该材料具有强度特别大、密度　　(填“小’’或“大”)的特性；外侧应用了LED照明技术，晚间可发出红、蓝、　　三种色光，按比例搭配可实现各种变色，达到“变幻莫测、流光溢彩”的效果。

21.西湖公园中的人工湖可以大大减弱周围地区的“热岛效应”，这是利用了水的_______大的特性。当你漫步在公园中，可以闻到阵阵的花香，说明分子在做______________。你在湖岸边所看到的鱼实际上是鱼的　　(实或虚)像，这是光的______现象形成的。坐在石凳上感到石凳很热，这是由于光照使石凳的内能_______，温度升高。
