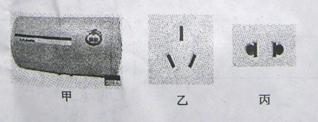

25.(9分)随着生活水平的提高，很多家庭都使用了电热水器(如图甲所示)。下表是某品牌家用电热水器的主要参数。

(1)求该热水器正常工作时的电流；从安全方面考虑，电热水器的插座应选用图乙还是图丙？

(2)求装满水的该热水器正常工作时，水温升高50℃所用的时间。不计热量损失。［ρ_水=1.0×10³Kg/m³，c_水=4.2×10³J/(Kg·℃］。

24.(6分)现有下列实验器材：一只已知阴值的定值电阻R₀、两只电流表、电池、开关、足量的导线。请你利用这些器材设计实验，测出一只未知电阻R_x的阻值。

要求：(1)在右框内画出实验电路图。

(2)简述实验过程并用已知量和测量量表示R_x。

23.(4分)小明同学用如图所示的装置，研究光的反射规律，其中有一个可折转的光屏，光屏在实验中的作用是：(写出两条)

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

22.(6分)在“测定小灯泡功率”的实验中，小灯泡的额定电压为3.8V，灯丝的电阻约为5Ω，如图是小明同学做这个实验连好的电路，请指出图中存在的三处错误。

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

③　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　。

21.(6分)小明用如图所示的装置做观察水的沸腾实验，水沸腾时，温度计的示数如图所示，此时水的沸点是　　　　 ℃，这表明当时的大气压强要比1标准大气压强　　　　 ；本实验中，要缩短加热时间使水尽快沸腾。请写出两种可行的办法：

①　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ；

②　　　　　　　　　　　　　　　　　　　　　　　　　　　　 。

20.(4分)小明同学利用如图所示的电路，探究保持电压不变时，电流跟电阻的关系，得到的数据如下表。

(1)分析表中的数据，可以得出的结论是：　　　　　　　　　　　　　　　　　　　　　　　 。

(2)滑动变阻器R^′在此实验中的主要作用是：　　　　　　　　　　　　　　　　　　　　　 。

19.(6分)今年4月，为庆祝人民海军建军60周年，我潜艇部队参加了在青岛举行的海军检阅活动。某潜水艇的总体积为1.5×10³m³，最大下潜深度350m，此潜艇位于海面以下100m处时受到的浮力大小是　　　　 N，受到海水的压强是　　　　　 Pa。(海水的密度为1.03×10³Kg/m³，取g=10N/g)

18.(4分)如图所示，新鲜的鸡蛋放在水中会下沉。如果向水中加盐并轻轻搅拌，鸡蛋会　　　 ，这一现象说明：　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　。

17.(4分)小明同学在测定液体密度的实验中，没有把容器的质量测出来，而是多次测出容器和液体的总质量，并记录在下表中。根据表中的数据求得液体的刻度是　　　　　　 g/cm³，容器的质量是　　　　 g。

16.(4分)通电螺线管附近小磁针静止时，N极指向如图所示，则螺线管的A端是　　　　 极，电源的D端是　　　　 极。
