8、如图5甲、乙两地相距40千米,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2欧。现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3.0伏时,电流表的示数为0.5安,      图5

则短路位置离甲地的距离为:

A.10千米;    B.15千米;    C.30千米;     D.40千米.

试题详情

6、如图4,闭合开关后,电压表V1和V2的示数分别为8伏和3伏,

则L2上的电压为:( )

A、8伏;  B、3伏;  C、5伏; D、11伏。 7、下列说法不正确的是:

A.我国家庭电路火线与零线问的电压为220V;

B.开关断开,灯泡L1和L2同时熄灭.则L1和L2一定足串联的;

C.滑动变阻器是通过改变接人电路中电阻丝长度改变电阻的;       图4

D.无论是电流表或电压表,电流都是从正接线柱流入,从负接线柱流出.

试题详情

5、如图3所示,当开关S和S1闭合时,电压表的示数为8V,则当开关S闭合而S1断开时,电压表的示数为(  )                  图3

A、0V   B、大于8V   C、等于8V   D、小于8V

试题详情

3、如图2所示,当滑动变阻器的滑片P向右移动,接入电路中的电阻值变小的是                   图2                              4、粗细相同的两根镍铬合金线A和B,A的长度大于B的长度,将它们串联后接入电路,则通过它们的电流和两端电压的关系是

  A、IA>IB,UA=UB      B、IA<IB,UA=UB

C、IA=IB,UA<UB      D、IA=IB,UA>UB

试题详情

2、把两个电灯L1和L2连接起来,接到电源上,电灯L1两端的电压为2.5V,电灯L2两端的电压为2.8V,则灯L1与灯L2的连接方式

 A、一定是串联      B、一定是并联

 C、可能是串联,也可能是并联   D、无法判断

试题详情

1、如图1所示的电路中,电压表测量的是

A、电灯两端电压     B、电池组两端电压

C、电池组和电灯两端电压之和   D、电铃两端的电压

                                 图1

试题详情

13.(2008湖北省荆州市)为了研究水的沸腾,张怡然同学观察了水在加热过程中温度随加热时间的变化情况,并记录有关数据如下表:

时间/min
0
1
2
3
4
5
6
7
8
9
温度/℃
90
92
94
96
97
98
99
99
99
99

⑴请根据记录的数据在图中先描点,再用平滑的曲线画出温度随时间变化的图象。

⑵由实验结果可以看出水的沸点不到100℃,你认为原因是:______________________。

⑶由实验结果可以看出水沸腾进的规律是:_____________________________________。

⑷水沸腾时,可以看到水面上不停的冒“白气”,此现象产生的原因是:________________。

试题详情

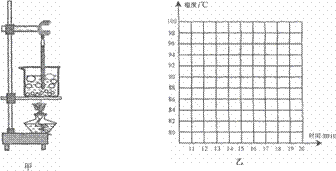

12.(2007年四川广元市)某物理兴趣小组的同学用如图甲所示的装置来研究水的沸腾。从点燃酒精灯加热开始计时,当液体中有气泡上升时,每隔1min记录水的温度如下表所示:

时间/min
……
1l
12
13
14
15
16
17
18
19
20
……
温度/℃
……
95
96
97
98
98
98
95
98
98
98
……

(1)从记录的数据看出,在某一次观察记录中明显错误的是第________分钟时的数据;

(2)从记录数据可得出的结论是:此时水沸腾的温度为________℃,水在沸腾过程中温度________(选填“升高”、“不变”或“降低”);

(3)在图乙中以时间为横轴,以温度为纵轴,根据表格中的数据作出水的沸腾图像。

试题详情

11.(2007年辽宁大连市)小刚同学刚做完了沸腾实验,将酒精灯撤掉以后,紧接着又做了沸水的冷却实验,实验装置如图所示,获得的实验数据如下表。

请完成下列要求:

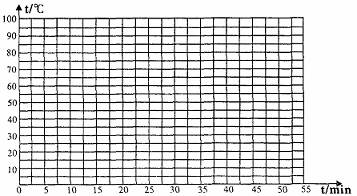

(1)在下面的方格纸上画出水的温度随时间变化的图像。

(2)分析图像或表中的实验数据,你能得出什么实验结论?

________________________________________________

(3)冷却较长时间以后,水温不再发生变化的原因是什么?

试题详情

9.[2006吉林]如图甲所示为探究“水的沸腾”实验的装置:

   (1)实验操作中出现的错误是

   (2)纠正错误后,水的温度随时间变化的数据如下表,在图乙中画出温度随时间变

化的图象.

(3)依上表数据可知,水的沸点是     ℃,此地大气压       (选填“大于”、

    “小于”或“等于”)标准大气压.

10.(05江苏苏州)小明同学在做完“观察水的沸腾”实验后又进一步探究了沸水自然冷却过程中温室随时间的变化情况,他将实验数据记录在下表中.
小明通过描点画出图示的水温随时间
变化的曲线.
(1)根据表中的数据可推知,小明做上述实
验时的环境温度(即室温)应在_______℃
左右.
(2)根据图示水温随时间变化的曲线.可知沸
水在自然冷却过程中温度随时间变化的特
点是:
___________________________________________________________________

试题详情
