13．下图画出了光线射在空气与玻璃的界面处发生反射和折射的四幅光路图，其中正确的是　　 (　 )

　　　　　　　　　　　　　　　　　 第13题图

12．(2007·重庆)中华民族有着悠久的历史文化，流传着许多朗朗上口、生动形象的诗句，在我们鉴赏这些优美诗句的同时，常常能体会出其中蕴含的物理知识．对下列几种现象的解释，不正确的是　　　　　　　　

(　 )

A．“湖光映彩霞”--光的反射现象　　　　 B．“潭清疑水浅”--光的折射现象

C．“风吹草低见牛羊”--光的直线传播　　 D．“满架蔷薇一院香”--分子间有相互作用力

11．下列光学仪器不属于凸透镜应用的是　　　　　　　　　　　　　　　　　　　　　 (　 )

A．放大镜　　　　 B．近视眼镜　　　　 C．照相机　　　　 D．显微镜

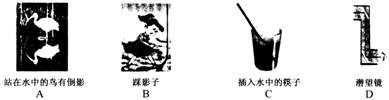

10.如图所示的四种情景中，属于光的折射现象的是(　 )

　　　　　　　　　　　　　　　　　　 第10题图

9．(2007·长沙)在“探究凸透镜成像规律”实验中：

(1)实验时，应调节烛焰、凸透镜、光屏的中心大致在　　　　　　 ．

(2)某实验小组的部分实验数据记录如下表：

分析上表中第　　　　　　 次的实验数据可知，该凸透镜的焦距为lOcm．

(3)上表中第3次实验记录的空白处，应填写　　　　　　 ．

(4)利用第4次实验的成像原理可制成　　　　　　 (填某种光学仪器)．

8．(2007·广东)如图所示，小明用一个透镜观看书上的一个英文单词，他看到了两个字母“YS"的放大的像，这个透镜是　　　　　　 透镜，这种透镜对光线有　　　　　　 作用，利用这种透镜制成的光学仪器有(只需填写一种)．

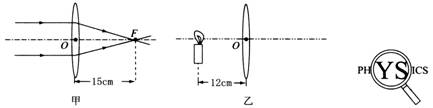

7．一束平行光线经过凸透镜折射后的传播方向如图甲所示，由图可知，此透镜的焦距　　　　 cm；当把烛焰放在此凸透镜左侧12cm处时，如图乙所示，则从该凸透镜右侧通过透镜可以看到一个　　

　　　　　　 、放大的虚像(填“正立”或“倒立”)．

　　　　　　　　　　　　　　　　 第7题图　　　　　　　　　　　　　　　 第8题图

6．透过装水的玻璃杯看到的手指是　　　　　　 的像(填“放大”、“等大”或“缩小”)，这是因为装有水的玻璃杯可看成　　　　　　 ．

5．在做凸透镜成像的实验中，所用透镜的焦距为10cm，某同学按图所示放置好蜡烛和透镜后，左右移动光屏始终得不到烛焰完整的像，其原因是　　　　　　　　　　　 ．该同学作适当调整(物距不变)后，移动光屏，直到光屏上得到烛焰清晰、完整的像．该像的性质是　　　　　　　　　　 .

　　　　　 第4题图　　　　　　　　　　　　　　　　　　 第5题图

4．如图所示，B′是人眼在A处透过水面看见的河底一白色鹅卵石的虚像，这虚像是由光的　　

　　　　　　 形成的．若在A处用激光手电对准虚像B′照射，则手电发出的光　　　　　　 (填“能”或“不能”)照射到河底的白色鹅卵石上．
