方法：明确安全用电常识：“火线、零线并排走，零线直接进灯头，火线接进保险盒，经过开关进灯座”；明确安全用电原则：不靠近高压带电体，不接触低压带电体，不弄湿用电器，不损坏绝缘部分。

典型例题

方法：明确磁体北极所受磁力的方向与该点的磁场方向一致，明确安培定则并能够熟练运用。

电学作图题主要有串、并联电路的特点应用、电表的使用、滑动变阻器的应用。

方法：结合串、并联电路的特点。串联电路各点电流相等，串联电路的总电压等于各个部分电压之和，串联电路的总电阻等于各用电器的电阻之和，串联电路各用电器的工作状态相互影响；并联电路干路电流等于各支路电流之和，并联电路总电压与各支路电压相等，并联电路的总电阻的倒数等于各支路电阻的倒数和，并联电路各用电器的工作状态互不影响。结合电压表、电流表的使用方法，需要测量哪部分的电流，电流表就应该与该部分串联；需要测量哪部分的电压，电压表就应该与该部分并联；而滑动变阻器需要控制哪部分用电器，就应该与该部分串联。

3. 滑轮组作图。

滑轮组的装配作图是中考题中的重点内容之一，主要要求我们用笔代替绳子，根据题目的需要连接动滑轮和定滑轮组成滑轮组。

方法：先确定承担动滑轮和重物绳子的段数以及绳子的起点，然后进行连线。承担动滑轮和重物的绳子的段数n＝G/F，其中G＝G_动+G_物。如果n是偶数，则绳子应该固定在定滑轮上，此时不能改变力的方向，需要动滑轮的个数为n/2；如果n为奇数，则绳子应该固定在动滑轮上，此时改变力的方向，需要动滑轮的个数为n/2。

2. 杠杆作图。

1. 力的示意图。

3. 关于光的折射定律的作图。

(1)直接利用光的折射定律作图

方法：抓住光的折射规律：光从空气中斜射入水等其他透明物质中时，折射光线与入射光线分居在法线的两侧，折射角小于入射角；光从水等其他透明物质中斜射入空气中时，折射光线与入射光线分居在法线的两侧，折射角大于入射角；当光垂直入射到两种透明物质的分界面时，折射光线不改变方向。在此基础上结合几何知识就可以正确地作出相应的折射光路图了。

(2)凸透镜成像作图

方法：抓住凸透镜成像的特征：经过光心的光线折射后不改变传播方向；平行于主光轴的光线经过凸透镜折射后经过异侧的焦点；从凸透镜焦点发出的光线折射后平行于凸透镜的主光轴，同时结合几何知识就可以正确进行作图。

最后记住，所有的光路都具有可逆性，因此有时候我们还要能够巧妙地应用光路的可逆性进行作图。

2. 关于平面镜成像的作图。

1. 关于光的反射定律的作图。

15、(评分说明：画出第一次折射光线2分，画出第2次折射光线1分)

(06调)38 ．如图右上所示，a 、b 为岸上灯泡S 发出的光线射人潜水员眼睛的其中两条光线，请作图找出潜水员看到岸上灯泡的位置S ' .

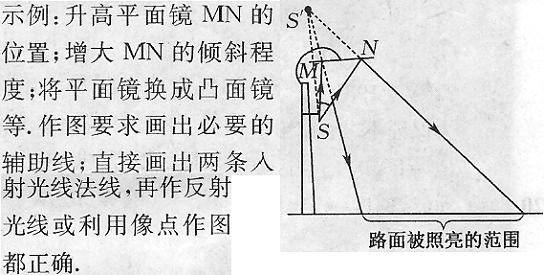

(05中)35．(3分)如图所示为一个反射式路灯，S为灯泡位置，图中已画出灯泡射出的两条最边缘的出射光线．MN是一个可以调节倾斜程度的平面镜。请在图中画出灯S照亮路面的范围(保留作图中必要的辅助线)．请提出一种能够增大灯照亮范围的方法：　　　　　　　　　 ．

(05调)14．在“斯洛克"台球中国公开赛中，中国台球“神童”丁俊晖以9：5挫败世界台球史上最伟大的球手、7夺世界冠军得主亨得利，让世界职业台球排名赛冠军榜上有了第一位中国人的名字。如图是比赛中某时三个球的状态，请你运用光学知识画出丁俊晖打击A球击中C球进袋的示意图。(注：若碰击B球要罚分)

(04中)30、如图是某吸音室墙壁上的楔形物体。(1)　 请作出图中光线在楔形物之间的反射路径(仅作两次)(2)根据你的作图，吸音室墙壁做成这种形状的目的是___________________

(04调)15.某同学进行光学实验时,让一束光线沿半圆形玻璃砖的半径射到直边上,如图5所示,请画出它的反射光线和折射光线.

(03调)15、如图5所示，一只麻雀站在甲树上A点企图刁走散布在场地上的谷物后飞往乙树B点，它应选择场地哪一点的谷物而使飞行距离最短。请用光学原理作出它的路径图。

　 (03中)15图中的两架敌机，一架是实际飞机，一架是从潜水艇上观察到的该飞机的像，请用光的作图法确定哪是实际飞机.

(05调)14．.如图所示，小明想用以下器材，利用一节干电池，间接控制家庭电路的两盏灯。要求是：开关S闭合时，红灯亮，绿灯灭；开关要S断开时，红灯灭，绿色灯亮，请你帮小明连接。

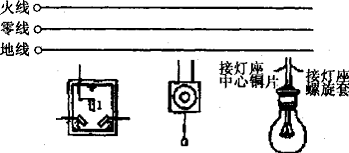

(05调)15.小华家正在装修房子，电工师傅想考考上初三的小华，在纸上画出如下的电路图。请你代小华用笔画线代替导线，把图中的三孔插座、电灯及控制电灯的开关接到家庭电路上．

(04中)3l、如图，是录音磁头的工作原理．录音时磁带上-层磁材料通过与磁头作用被磁化变成类似于图中的小磁体，从而记录声音。请根据图中小磁体的极性标出此时磁头的磁极。

(04调)16.图6中有条形磁铁M,小磁针和电磁铁,虚线表示条形磁铁与电磁铁间的磁感线大致形状.图中用"N"和"S"符号标明条形磁铁M和小磁针的磁极.

16·如图6所示甩路，ab.cd为软铁片，另有一个条形磁铁，要使灯泡一闪一闪地发光，你有什么办法?请画出示意图。

　 (03中)16.为迎接体育中考，某同学自行设计了如图所示的握力计.弹簧处于自然状态时，滑片P与滑动变阻器R断开，当手在A、B之间握压时，压缩弹簧，P在R上滑动，握力越大，电流表示数越大.请用笔画线完成电路的连接.
