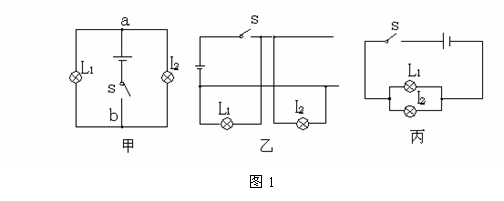

[例题1]根据图1甲、乙两个电路图识别小灯泡是怎样连接的？

[答案]甲乙丙都是并联　

[精析]本题考查的是串并联电路结构的判断。根据串联电路及并联电路特点，我们从甲图上可看出电键闭合后，电流从电源正极流出到a点分成两路，分别经L₁和L₂后汇合于b再回到电源负极，小灯泡L₁和L₂分别在两条支路上，所以两盏小灯泡是并联的。

图乙的电路不可直接识别，可以在分析电流方向的基础上，画出它的等效电路，再判断电灯的连接方式。图丙是图乙的等效电路，不难看出L₁和L₂是并联的。

经常出现的变形试题有：

1．请判断图2所示电路的连接方式以及各电表所测量的对象。

[考点预测]

　 [预测1]电路的基本连接方式的判断

2．某四冲程内燃机，飞轮转速为300R/min,活塞面积为120cm²，行程L是0.3m，假如做功冲程中燃气的平均压强是5×10⁵Pa，这台内燃机的功率是多大？，如果内燃机每1min燃烧0.03kg的燃油，内燃机的效率是多大？(q燃油＝4.2×10⁷J) 　4.5kW　　 21.4%

9.有关热机效率的说法正确的是　　　　　　　　　　　　　　　 (　　 )

　　 A．用热值大的燃料，就能提高热机效率

　　 B．多燃烧一些热值大的燃料，就能提高热机效率

　　 C．无论用什么方法，都不能提高热机效率

　　 D．无论用什么方法，都不能是热机效率等于或大于1

1．热机的广泛使用，给环境带来严重的污染，主要污染有　 大气 　污染，这是因为 废气 　、　 粉尘　　 的大量排放；消除和减轻污染的主要方法有：　 改进燃烧设备　　　 和　 加装消烟除尘设备　 ，采用几种 供热　 的方法，大力推广使用 煤气　 和　 天然气　　 。

1.(1)65℃　 (2)4kg

[预测4]热机的效率、热机的原理将渗透到环保、当代社会和科技发展的重要应用中。

[例题4]热机(如汽车、拖拉机的发动机等)是将燃料的内能转化为机械能的装置，热机的发展和应用推动了社会的快速发展。热机在能的转化过程中不可避免的要损失一部分，并且会对环境造成一定程度的污染。请指出热机工作过程中存在的各种形式的能量损失，同时指出可能造成那些环境污染。

[解析]广泛使用的热机主要是内燃机，它的能量损失有：由于燃料燃烧不完全而损失一小部分能量；排出的废气温度较高，要带走很大一部分能量；一部分能量消耗在散热上；另外还有一部分能量消耗在克服摩擦做功上。

内燃机可能造成的环境污染主要是大气污染，其次，它在工作过程中发出巨大声响也会带来噪声污染。

经常出现的变形题型有：

2．太阳能热水器以其安全且无污染在人们生活中得到了广泛使用。小芳家太阳能热水器的效率是50%，里面装有温度为15℃、质量为100kg所谓水，当这个热水器接受了4.2×107J的太阳能时(c水＝4.2×10³J/(kg·℃)。求：

(1)这些水的温度能升高到多少？

(2)热水器所接受的这些太阳能，相当于完全燃烧多少kg每所放出的热量？

1.把质量为3kg，温度为20℃的铝块加热到70℃，铝块吸收的热量为多少：(铝的比热容为0.88×10³J/(kg·℃)

Q_吸＝cm(t－t₀)＝1.32×10⁵J

2．摩托车的发动机通常是通过散热片散热的。力帆集团推出新一代产品，打出这样的广告：“力帆水冷，摩托换代”。所谓的“水冷”就是在散热片的基础上用循环流动的水来冷却，你知道为什么要用水来冷却吗？

　　 因为水的比热容较大，吸热效果好。

[预测3]热量的计算会比较简单，综合的热量计算将会减少

[例题3]地热资源越来越被人们所重视，并得到广泛利用，例如宜春的“温汤”很早就被开发和利用，若该处地下热水每日开采量为3×105kg，平均水温为66℃。问：(1)如果改用锅炉燃烧无烟煤来供热水，则每日将等量的冷水有16℃加热到66℃。，水需要吸收多少热量？(2)若无烟煤完全燃烧放出的热量全部被水吸收，则每日需要多少无烟煤？(已知水的比热容为4.2×10³J/(kg·℃)，无烟煤的热值为3.4×10⁷J/kg)

[解析](1)Q_吸＝cm(t－t₀)＝6.3×10¹⁰kg

(2)Q_放＝qm　 条件是完全被水吸收，也就Q_吸也等于qm

m＝Q_吸/q＝1.8510³kg。

经常出现的变形题型有：

1．在有些古代宫殿中，有许多空心铜柱子支持着宫殿的屋顶，在夏天走进宫殿会感到冷气沁人。原因是空心的铜柱中装进了许多冰块，由于冰块熔化时　 吸收 　　大量的热使温度降低，而且水的　 比热容 　　较大，温度不易升高，所以宫殿了很凉爽。
