31．一列长为360m的火车匀速穿过一条长1800m的隧道，测得火车完全通过隧道需时108s。

求：①火车的运行速度，②火车全部在隧道内运行的时间。(4分)

30．如图所示，在方框内分别填入小灯泡和电流表的元件符号，使电路正常工作.(2分)

29．如图所示，杠杆在力F₁、F₂作用下处于平衡状态，L₁为F₁的力臂。请在图中作出F₂的力

臂L₂及力F₁.(2分)

28．如图所示，一铁块放在水平地面上，请画出当条形磁铁靠近铁块时，铁块所受摩擦力的

示意图.(图中已标出摩擦力的作用点)(1分)

27．如图所示，一物体以某一初速度冲上光滑斜面，请作出该物体受力的示意图。(2分)

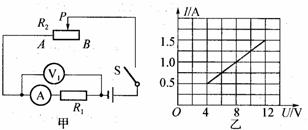

26．如图甲所示的电路中，电源电压保持不变，闭合开关S后，滑动变阻器的滑片P由B

端移动到A端时，测得电阻R₁两端的电压与通过电阻R₁的电流的变化关系如图乙所示．则

电源的电压为________V，变阻器的最大阻值是_________．

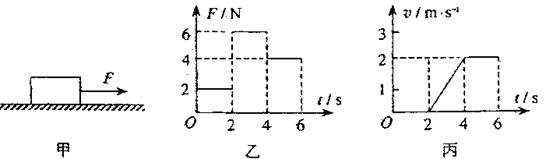

25．如图甲所示，放在水平地面上的物体，受到方向不变的水平拉力F的作用，F

的大小与时间t的关系如图乙所示，对应的物体运动速度与时间t的关系如图

丙所示，分析图像可知，当t=1s时，物体受到的摩擦力为________N，物体在

4s∽6s内，物体移动的距离为　　　 m,力F在第4s到第6s时间内对物体所做的功

为　　　　 J,此段时间内力F做功的功率　　　 W.

24．《刻舟求剑》这则寓言故事中，刻舟人最终没能寻到剑，是因为船相对于河岸是

________的，而剑相对于河岸是________的。

23．如图所示，滑轮组的机械效率为80%．在自由端拉力F作用下，重1600N的物

体以0.2m/s的速度匀速上升，则10s内对物体做的有用功为　　　 J，拉力的

大小为　　　　　 N，拉力做功的功率为 　　　　W。

22．在水平地面上放着一只重1000N的木箱，某同学用水平推力将木箱沿推力方向匀速推动

10m，运动中木箱受到地面的摩擦力是200N，那么该同学推木箱所用的推力是　　　 N，做的功是　　　　 　 J。
