题目列表(包括答案和解析)
1.在“用电压表和电流表测电阻的实验”中
(1)实验的原理是:___R=U/I_____。

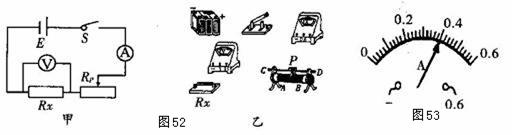

(2)按图52(甲)所示电路图,将图52(乙)中的实物用笔画线表示导线连接起来
(3)某次测量电压表的示数为2V.电流表的示数如图53所示,则被冽电阻的阻值为___5___Ώ;
(4)若用其它的方法测量电阻,老师提供了下列器材:一个标准电阻箱(能表示出阻值的变阻器,电路符号为待测电阻Rx若干开关、一个满足实验要求的电源、若干导线和一个刻度不准确但灵敏度良好的电流表(电流表的量程足够大),请利用所给的器材完成实验。
①在右边的虚线方框内画出你设计的实验电路图;
②将下面的实验步骤补充完整,并用字母表示需要测出的物理量;
步骤l:开关断开,并按设计的电路图连接电路; :
步骤2:_闭合开关S1,断开开关S2时记下电流表的示数;
步骤3:_断开开关S1,闭合开关S2,调节电阻箱,使电流表的示数为I,记下此时电阻箱的阻值R__。
③写出RX的表达式:RX=__R____ (用测量的物理量表示)

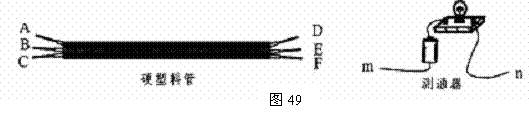

3.如图49,在一根横跨河流两岸的硬塑料管内穿有三根完全相同的电线。为了辨别哪两个线头为同一根导线的两端,可以用图示的测通器来测试,其操作过程如下:
⑴连接A和B,将测通器的m连接在D上,当n连接F时小灯泡发光,连接E时小灯泡不发光。由此可以确定 C、E 为同一导线的两端(填字母,下同)。
⑵为了弄清另两根导线的两端,可连接A和C,测通器的一端必须与 E 相连时,另一端只需接触一根导线就能将两两根导线辨别开。
答案: CE,E

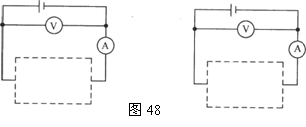

2.某同学在做电学实验时,用电源、电压表、电流表、开关各一只,两个阻值相等的电阻和导线若干,设计了一个电路.如图48所示,当虚线框内开关由断开到闭合时,电压表示数不变,电流表示数增加一倍,请分别在两虚线框中画出电阻和开关的两种不同的连接方式.

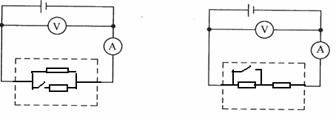

答案: 两种方式如图所示:
1.某航模中有一如图47所示的配件,内由电压恒定的电源和一个4Ω的定值电阻R1串联组成,密封在一个盒子内,只露出两个接线柱A、B.若将一电流表直接接在A、B两接线柱上,电流表的示数为2.OA;若将一只定值电阻R2与电流表串联后接在A、B两接线柱上,电流的示数为O.5A求:
(1)电源电压为多少伏?
(2)电阻R2的阻值为多少欧?
答案:(1)根据条件U=IR=4Ω×2A=8V
(2)I`=U/(R1+R2)代入已知0.5A=8V/(4Ω+R2)得R2=12Ω
1. 电动自行车以其轻便、经济、环保倍受消费者青睐。
某型号电动自行车的主要技术参数如右表所示。
(1)若该车和人共重l400N,行驶时两轮胎与地的接触面积共为1.0×10-2m2,那么车对地面的压强多大?
型 号 TDR0178Z 无刷电机 48V 400W 铅酸电池 48V 80Ah 整车质量 84。4kg 外包尺寸 1860×530×1050 |
(2)在某平直路段上,电动自行车以额定功率匀速行驶时,受到的平均阻力为40N。此时自行车的动力多大?若行驶速度为7m/s,则ls内动力对自行车所做的功是多少?电动自行车的效率多大?
⑶与内燃机摩托车相比,电动自行车在环保节能方面有
许多优点,请写出其中的两条。
5. 研究表明,有些金属电阻的阻值会随温度的变化而变化,物理学中利用这类金属的特性可以制成金属电阻温度计,它可以用来测量很高的温度,其原理如图25所示。图中电流表量程为0-15mA(不计其电阻),电源的电压恒为3V,R′为滑动变阻器,金属电阻作为温度计的测温探头,在t≥0℃时其阻值Rt随温度t的变化关系为Rt=100+0.5t(单位为Ω)。
(1)若要把Rt放入温度为0℃处进行测量,使电流表恰好达到满量程电流15mA,则这时滑动变阻器R′接入电路的阻值为多大?
(2)保持(1)中滑动变阻器R′接入电路的阻值不变,当把测温探头Rt放到某待测温度处,电流表的示数恰为10mA,则此时Rt的阻值为多大?对应的温度为多高?
(3)保持(1)中滑动变阻器R′接入电路的阻值不变,当被测温度为600℃时,电路消耗的电功率为多大?
(4)若把电流表的电流刻度盘换为对应的温度刻度盘,则温度刻度的特点是什么?
答案:⑴金属电阻Rt在0℃时阻值为R0=100Ω,
代入数据得:R′=100Ω
⑵代入数据得:Rt=200Ω
Rt=100+0.5t
代入数据得:t=200℃
⑶Rt′=100+0.5t′=400Ω
电路消耗的总功率P=
代入数据得P=0.018W
⑷电流刻度值越小对应的温度刻度值越大(其他合理均得分)
4.如图24所示的电路中,电源电压为6伏,且保持不变。电阻R1与R2为定值电阻,R3为滑动变阻器,其阻值变化范围是0-20欧。
(1)当S1闭合,S2断开,滑片P滑到b端时,电压表的示数为2伏,求电流表的示数。
(2)当S1、S2都闭合,滑片P滑到a 端时,电流表的示数为1.2安,求R2的阻值。
答案:(1)0.2安。(2)R2=10欧。
3. 如图23所示,R0=10Ω,电源电压不变。当在电路中再串联接入一个R1=30Ω的电阻时,电流表的示数为I1=0.25A。求:
(1)电源电压;
(2)要使电流表的示数为I2=1.2A。需要在图中如何连接电阻?阻值为多大?
答案:(1)10V;(2)50Ω。
2. 甲、乙两地相距40千米,在甲、乙两地之间沿直线架设了两条输电线,已知输电线每千米的电阻为0.2欧。现输电线在某处发生了短路,为确定短路位置,检修员在甲地利用电压表、电流表和电源接成如图所示电路进行测量。当电压表的示数为3.0伏时,电流表的示数为0.5安,则短路位置离甲地的距离为( B ) A.10千米 B.15千米
C。30千米 D.40千米
1.某导体两端的电压为10V时,通过它的电流是0.2A。导体的电阻为 50 Ω;如果将导体两端的电压增大到20V,通过导体的电流为 0.4 A,此时导体的电阻为 50 Ω;如果导体两端的电压为0V,通过导体的电流为 0 A,此时导体的电阻为 50 Ω,
