21．在探究“水的沸腾”的实验中，当水温升到90℃时，每隔1min记录一次温度计的示数，直到水沸腾5min后停止读数，部分数据记录如下表：

(1)某次数据没有记录，当时温度计示数如图所示，请将漏填的数据填在表格内。

(2)根据表中实验数据，可知水的沸点是　　　 ℃；由水的沸点，可判断出当时的大气压　　　　 (选填“高于”、“等于”或“低于”)1标准大气压。

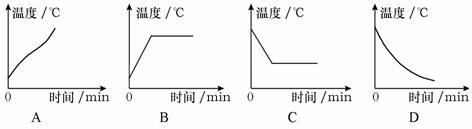

(3)在探究结束后，四位同学分别交流展示了自己所绘制的水的温度和时间关系的曲线，如下图所示。其中能正确反映研究水沸腾过程中温度随时间变化关系的是

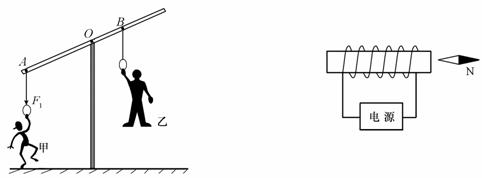

20．根据右上图中小磁针N极的指向，标出通电螺线管电源的“+”、“－”极。

19．两位同学利用左下图所示的可以绕O点自由转动的健身器材进行锻炼，甲同学竖直向下用力F₁将另一端的乙同学拉起。请画出拉力F₁的力臂L₁。

18．“神舟”七号载人飞船的圆满成功，标志着我国跻身世界航天大国！飞船发射时，长征运载火箭点火升空，发射塔下面的水池产生大量的白气，如图甲所示；图乙展示的是翟志刚在太空中挥动五星红旗的情景，他在太空响亮说道“神舟七号向全国人民、向全世界人民问好！”图丙展示的是飞船的返回舱与推进舱成功分离后，返回舱开始进入稠密的大气层，在距地面80km左右时，返回舱表面温度达到2000℃，看上去像个火球。请你观察图片，联想“神舟”七号发射、在太空工作和返回的工作过程，提出两个物理问题，并对提出的物理问题尝试解答。

问题1：　　　　　　　　　　　　　　　　　　　　　　　　　　　　

解 答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

问题2：　　　　　　　　　　　　　　　　　　　　　　　　　　　　

解 答：　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　

17.如图所示，电源电压U保持不变，滑动变阻器

的最大阻值是10Ω，开关S闭合，当滑动变阻器的滑片P在a端时，电流表的示数是0.5 A 。当滑动变阻器的滑

片P在 b端时，电流表的示数是2.5 A，小灯泡正常发光 。

则电源电压U为　　 　V，小灯泡的额定功率为　　 　W。

16．如图所示，用酒精灯加热试管中的水，

当水沸腾一段时间以后，塞子被试管内水蒸气

推出，水蒸气的　　 能转化为塞子的机械能。

图　　 中汽油机的工作过程与这一实验

过程中能量的转化是一致的。　　　　　 　　　　　　　

15．若一太阳能热水器内装有100kg温度为20℃的水，阳光照射一天后, 水温升高到70℃，则热水器内的水吸收了　　　　　　 J的太阳能；这是通过　　　 　　　(选填“做功”或“热传递”)改变了水的内能。[已知水的比热容为4.2×10³J／(kg·℃)]

14．家庭电路中各盏照明灯是　 　　 联的；如右上图所示，人们用测电笔辨别火线和零线的两种使用方法中，正确的是　　　　　 。

13．把铅板和金板压在一起，几年之后，金板上渗入一些铅，铅板上渗入一些金，这种现象称为　　　　　　　　 ，说明　　　　　　　　　　　　　　　　 。

12.下列说法中正确的是

A．物体内能增加，一定是外界对物体做了功

B．液体表面上的气压越小，沸点越高

C．冬天在火炉旁烤手是通过热传递改变手的内能的

D．物体的温度越高，所含的热量越多
