30．(每空1分，画图3分，共10分)某实验小组的同学用伏安法测量小灯泡电功率，待测小灯泡额定电压为3.8V，小灯泡的额定功率估计在1W左右。

　(1)连接电流表时应选用　　　 的量程。

　(2)请用笔画线代替导线，完成实物电路的连接(要求：连线不得交叉)。

(3)检查电路连接无误，闭合开关后，灯泡不亮，电压表有示数，电流表指针几乎不动，产生这一现象的原因可能是　　　　　　　　　　　　　 。

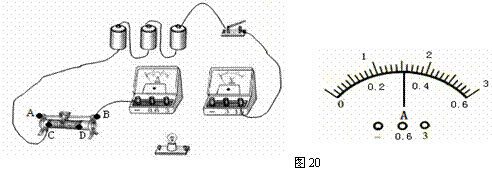

　　 (4)故障排除后，移动滑动变阻器的滑片，使小灯泡正常发光时，电流表示数如图20所示，请读出电流表的示数，并填入表格中。

(5)实验中，同学们记录了多组小灯泡两端的电压及对应通过小灯泡的电流值，但表格中仍有不完整的地方，请将所缺内容填写完整。

(6)小组同学们分析了实验数据得出：小灯泡的发光亮度是由灯泡的　　　　 决定的，且　　　　　　 ，灯泡发光越亮。

29．(6分)某同学在“探究浮力大小跟什么因素有关系”时，做了图19所示的实验。

(1)请将表格内容填写完整。

(2)由实验数据可以得出：浸在液体中的物体所受的浮力与　　　　　　 有关系。

(3)实验中他采用了　　　　 的研究方法。

28．看图回答下列问题。(每小题2分，共8分)

　(1)如图15所示，将两个底面干净、平整的铅块紧压在一起，两个铅块就会结合在一起，既使在下面吊一个较重的物体也不会将它们拉开，这一现象表明　　　　　　　　　　　　　　 。

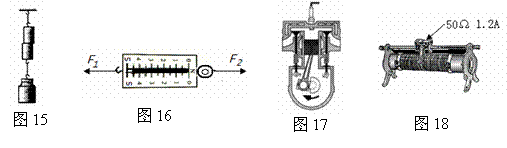

(2)如图16所示，弹簧测力计的示数为　　　 N，拉力F₁为　　　　 N。

(3)如图17所示的是四冲程汽油机的　　　 冲程。

(4)滑动变阻器滑动头上有一个铭牌，铭牌上面标有电流值和电阻值，如图18所示，其中50Ω表示　　　　　　　　　 ；1.2A表示　　　　　　　　　　 。

27．(3分)如图14所示，某人使用滑轮组提升重物，请你在答题卡上画出他使用滑轮组最省力的绕法。

26．(3分)图13所示为一实物电路，请在答题卡的指定位置画出所对应的电路图。

25．如图12所示，阻值为10Ω的电阻R与额定电压为3.8V的电灯L 串联后，接在4V电源两端。闭合开关S，测得电灯L的电功率为 0.4W。则电阻R两端的电压为　　　　 V，电路中的电流为　　 A，电灯L的额定功率为　　　　 W。(不考虑温度对电阻的影响)

24．电动机是将电能转化成机械能的机器，但由于线圈内部有电阻，所以同时还有一部分电能转化成内能。若一台玩具电动机接在6V的电源两端，使其正常转动时，通过电动机中的电流为0.3A；短暂地卡住电动机转轴，使其不能转动，通过电动机中的电流为3A。则这台电动机线圈的电阻为　　　 Ω，正常转动时的效率是　　　 。

23． 一台单缸四冲程柴油机，飞轮转速为3600转/分，该柴油机活塞1s对外做功　　　 次。若其效率为40%，消耗5kg的柴油转化成的机械能是　　　 J。(q_柴油=4.3×10⁷J/kg)　　　

22. 当衣服上粘了灰尘后，用手拍打一下，灰尘就会飞离衣服，这是因为　　 具有惯性的缘故。　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

21. 能源危机是全球性问题，开发和利用太阳能是解决能源危机的有效途径之一。太阳能实际上是无限的，灼热的太阳内部原子之间的热碰撞使　　　 (填“裂变”或“聚变”)反应激烈地进行，从而辐射出巨大的光和热。
