题目列表(包括答案和解析)
27.如图15所示是一直流电动机提升重物的装置。已知重物质量m=50kg,电源电压U=110V保持不变,电动机线圈的电阻R=4Ω,不计各处摩擦,当电动机以某一速度匀速向上提升重物时,电路中的电流I=5A(g=10N/kg)。求:
(1)电源的输出功率;
(2)电动机线圈电阻R的发热功率;
(3)试从能量转化和守恒的角度,求重物上升的速度大小。
26.如图14所示,物体A的质量m =12kg,在拉力F的作用下,物体A以0.1m/s的速度在水平面上做匀速直线运动,弹簧测力计的示数为12N,忽略滑轮与绳子的摩擦力以及滑轮、弹簧测力计和绳子所受的重力,并且绳子足够长。求:
(1)物体A与水平面间摩擦力f的大小;
(2)拉力F的大小;
(3)物体A运动10s的过程中,拉力F所做的功。
25.试简述流体压强与流速的关系。如图13所示是飞机机翼模型,请简单解释飞机获得向上升力的原因。
24.白炽灯泡在生活中随处可见,如果我们仔细观察就会发现有很多大家学习过的物理知识。请同学们完成如下几个问题:
(1)白炽灯泡正常发光时,电流通过灯丝做功将 能转化为内能和光能。
(2)白炽灯泡使用时间久后亮度比新买时暗,是由于灯丝受热 (填物态变化名称),电阻变大,灯泡的实际功率 (选填“变大”、“变小”或“不变”)的缘故。
(3)白炽灯泡发出的光向四面八方传播都遵循光的 规律。
23.小周同学在做探究“电流与电阻的关系”实验时,他设计连接了如图11所示的实物连接图。
(1)请你依题中的实物连接图画出相应的电路图。
(2)实验中,小周同学先将5Ω的电阻R接入电路,电路连接完全正确,将滑动变阻器阻值调至最大处,闭合开关S就直接读出了电流表的示数,并把数据记录在表格中。然后再分别用10Ω和20Ω的电阻替换5Ω电阻,重复上述操作。他在实验操作过程中的错误是没有保持电阻R的 不变。
(3)小周同学发现错误后重新进行实验,得到的数据如下表所示。根据表中的实验数据得出的结论是: 。
(4)小周同学发现有一个小灯泡,于是用这个小灯泡替换20Ω的电阻后,继续进行实验。电表测得示数如图12所示,可知小灯泡的阻值是 Ω。
物理量 实验次数 |
电阻R(Ω) |
电流I (A) |
1 |
5 |
0.48 |
2 |
10 |
0.24 |
3 |
20 |
0.12 |
22.如图10所示是探究“平面镜成像的特点”的情景:竖立的透明玻璃板下方放一把刻度尺,刻度尺与玻璃板垂直;两支相同的蜡烛A、B竖立于玻璃板两侧的刻度尺上,以A蜡烛为成像物体。
(1)为了便于观察,该实验最好在______环境中进行(选填“较明亮”或“较黑暗”);此外,采用透明玻璃板代替平面镜,虽然成像不如平面镜清晰,但却能在观察到A蜡烛像的同时,也能观察到______,巧妙地解决了确定像的位置和大小的问题。
(2)点燃A蜡烛,小心地移动B蜡烛,直到与A蜡烛的像完全重合为止,这时发现像与物的大小_______;进一步观察A、B两支蜡烛在刻度尺上的位置发现,像和物的连线与玻璃板_______,像和物到玻璃板的距离_______。
(3)为证实上述有关成像特点是否可靠,你认为应采取下列哪一项操作:
A.保持A、B两支蜡烛的位置不变,多次改变玻璃板的位置进行观察。
B.保持玻璃板位置不变,多次改变A蜡烛的位置,进行与上述(2)相同的操作。
21.在探究“固体熔化时温度的变化规律”实验中,某实验小组的同学根据测得的数据绘制了如图9所示的图象。
(1)由图象可看出该物质的熔点是 ℃,在第2min末该物质处于 (选填“固态”、“液态”或“固液共存状态”)。
(2)该物质熔化过程的特点是不断吸热,温度 ,内能增大。
(3)比较图中AB段和CD段可知,如果升高相同的温度, 段吸收的热量较多。

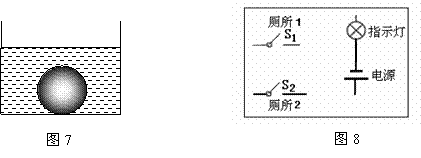

20.火车在两节车厢之间有两间厕所,只有当两间厕所的门都关上时(每扇门相当于一个开关),车厢中指示牌内的指示灯才会发光,指示牌就会显示“厕所有人”字样,提醒旅客两间厕所内都有人。请你把图8中的各元件符号连接成符合上述设计要求的电路图。(在答题卡中画出原图并作图)
19.如图7所示,金属小球浸没于装有水的容器底部,它共受三个力的作用,试在图中画出其受力示意图。(在答题卡中画出原图并作图)
18.如图6所示,是电热水器原理的简易示意图,通过开关S可以使热水器处于加热或保温状态。闭合开关S时,热水器处于 状态。在热水器的蓄水桶中装水至最高水位后,桶中水的质量为10kg,则把这些水由28℃加热到98℃时需吸收热量 J,相当于完全燃烧 kg焦碳放出的热量。[已知水的比热容为4.2×10 3 J/(kg·℃),焦碳的热值为3.0×10 7 J/kg]
