题目列表(包括答案和解析)
8.如图9-6-9所示,把一个可以绕水平轴转动的铝盘放在U形磁铁之间,盘的下缘浸在液态水银中,把转轴和导电液态水银分别接在一直流电源的两极上,铝盘就会转动起来,为什么?用什么方法可以改变铝盘的转动方向?
图9-6-9
答案:铝盘的轴心O到下边缘之间有电流通过,在磁体的磁场作用下,受到力的作用而转动起来;改变电流的方向或磁场的方向就可以改变铝盘的转动方向。
7.从放射性物质中射出的射线,进入磁场后分成三股--α,β,γ。α射线向左偏转,β射线向右偏转,γ射线不偏转。试根据这个物理事实,判断三种射线的带电情况。
图9-6-8
解析:通电导体在磁场中受力作用的方向跟磁场方向和电流方向有关。在磁场方向一定时,改变电流方向,通电导体的受力方向会发生改变。
答案:射线进入磁场后分成三股,γ射线不偏转,证明它不带电,α、β射线偏转,说明它们受了磁场力的作用。只有运动的带电粒子才能受到磁场力的作用,由此断定它们是带电的。它们一个向左偏,一个向右偏,说明它们受磁场力方向相反,也说明它们所带的电荷不同。
6.如图9-6-7所示,一矩形线圈用细线吊起来,其中一边位于蹄形磁体中。
图9-6-7
(1)闭合开关,线圈向右摆动,断开开关后,再次闭合,线圈再次向右摆动。该现象说明_____
______________________________________________________________________________。
(2)将开关断开,把电源正、负极接线对调,闭合开关,线圈向左摆动,重做一遍实验仍如此,该现象说明________________________________________________________________。
(3)断开开关,将蹄形磁体N极和S极位置换一下,N极在下,S极在上,闭合开关,线圈向右摆动。与前面(2)中情况对比,说明_______________________________________。
答案:(1)通电导体在磁场中要受到力的作用
(2)通电导体在磁场中受到的力的方向和导体中电流方向有关
(3)通电导体在磁场中受到的力的方向和磁感线方向有关
5.图9-6-6所示为一直流电动机模型,则A是_________,B是_________,C是________,D是_________。
图9-6-6
答案:电刷 换向器 线圈 磁体
4.要想使一台直流电动机的转速增大一些,下列方法中不能达到目的的是( )
A.增大线圈中的电流 B.增加线圈的匝数
C.将磁体的磁极对调一下 D.增强原来的磁场
解析:直流电动机的转速与线圈的匝数、线圈中的电流大小及磁场的强弱有关,匝数越多、电流越大、磁场越强转速越快,与磁场的方向无关。
答案:C
3.关于直流电动机,下列叙述正确的是( )
A.直流电动机的原理是电流的磁效应
B.直流电动机正常工作时,是将电能转化为机械能
C.直流电动机的换向器是由两个彼此绝缘的铜制半环组成的
D.电源的正负极和磁场的方向同时改变,直流电动机的转动方向也改变
解析:直流电动机的原理是通电线圈在磁场中受力转动。其转动的方向与线圈中电流的方向及磁场的方向有关,当改变其中的一个方向时,其转动的方向改变,当两个方向都改变时,转动方向不改变。在直流电动机中线圈之所以能持续转动下去,是因为当线圈转动到平衡位置时,换向器能及时改变线圈中的电流方向,换向器由两个彼此绝缘的铜制半环组成。直流电动机工作时,是将电能转化为机械能。
答案:BC

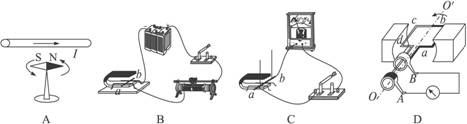

2.(2010福建宁德模拟,17)图9-6-5所示的四幅图中,用来研究通电导体在磁场中受力作用的是( )
图9-6-5
解析:A是奥斯特实验,研究通电导体周围存在磁场,C、D是研究电磁感应现象,通电导体在磁场中受力必须具备有导体、通电、在磁场中。故正确的选项应是B。
答案:B
1.如图9-6-4所示的通电线圈置于磁场中,在某时刻线圈平面刚好与磁感线的方向相平行,则下列说法中正确的是( )
图9-6-4
A.ab段与cd段所受的磁场力大小相等、方向相反,线圈处于平衡状态
B.ab段与cd段所受的磁场力大小不相等,但方向相反,故线圈处于不平衡状态
C.ab段与cd段所受的磁场力大小不相等,方向也不相反,故线圈处于不平衡状态
D.ab段与cd段所受的磁场力大小相等、方向相反,但不在同一条直线上,故线圈处于不平衡状态
答案:D
6.李明组装了一直流电动机模型,闭合开关后,发现线圈不转,请分析原因可能有几种。
答案:线圈开始时在平衡位置;磁铁的磁性太弱或供电电流太小;电路接触不良;摩擦力太大。
30分钟训练(巩固类训练,可用于课后)
5.如图9-6-3所示,把导线AB放在磁场里,接通电源,让电流通过导线AB,发现导线AB在导轨上向左运动,把电源的正负极对调后接入电路,则导线AB_________(填“向左”或“向右”)运动。若保持导线AB中的电流方向不变,但把蹄形磁铁上下磁极调换一下,则导线AB________(填“向左”或“向右”)运动。这一实验表明,_________对_________有力的作用,通电导线在磁场中受力方向与_________的方向和_________方向有关。
图9-6-3
答案:向右 向右 磁场 通电导体 电流 磁场
