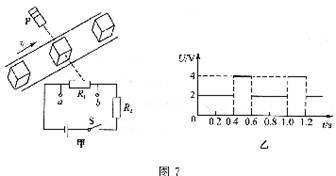

24．(7分)某工厂产品计数装置的示意图如图7甲所示。P为激光源，R₁为光敏电阻(有光照射时，阻值变小)，a、b两端接“示波器”(示波器对电路无影响)，定值电阻R₂为400Ω，电源电压为6V。水平传送带匀速运动，每当传送带上的产品通过激光束时，激光束会被产品挡住，示波器荧光屏上显示的R₁两端电压与时间的关系图象如图7乙所示。

试求：(1)激光照射R₁时，R₁的阻值是多少?

　 　　(2)激光被产品挡住时，R₁、R₂消耗的总功率是多少?

　 　　(3)从0时开始计时，经过1min，传送带上通过计数装置的产品是多少个?

23．(5分)某太阳能热水器的水箱内装有50kg的水，太阳光照射一段时间后，水温从20℃升高到60℃。水的比热容是4.2×10³J／(kg·℃)，焦炭的热值是3.O×10⁷J／kg。试求：(1)水吸收的热量是多少?

　 　　　(2)这些热量相当于完全燃烧多少千克的焦炭?

22．将图6中的各器材连成电路。要求：L₁灯和L₂灯并联；开关S₁只控制L₁灯，开关S₂控制L₁灯和L₂灯。

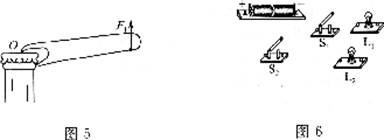

21．图5是用“瓶起子”起瓶盖的示意图。请画出动力F₁对支点0的力臂，并画出阻力的示意图。

20．某家用电能表上标有“220V；10(20)A”字样。当家中部分用电器工作时，15min内耗电0.2kW·h，则这些工作的用电器总功率是_______W；该家庭最多还可以再增加

　　 _______W的用电器同时工作。

19．如果一个不透明的物体是红色的，是因为它只__________；如果一个透明的物体是蓝色的，是因为它只_____________。

18．水平桌面上的甲、乙两圆柱形容器，装有质量相同的水，如图4所示。水对甲、乙两容器底的压力和压强的大小关系分别是：F_甲____F_乙；p_甲____p_乙。 (都选填“＞”、“＜”　　 或“＝”)

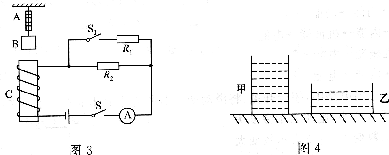

17．如图3所示，A为弹簧测力计，B为铁块，C为螺线管。闭合S时，电流表和弹簧测力计都有示数。再闭合S₁时，电流表的示数将_____，弹簧测力计的示数将_____。(都选填“变大”、“变小”或“不变”)

16．近视眼镜的镜片，其中心厚度比边缘_____，这种镜片对光有_____作用(选填“会聚”　 或“发散”)。

15．电磁波在真空中的传播速度是______m/s；真空中，电磁波的频率越高，波长越____。
