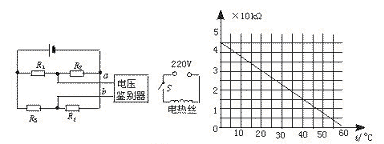

17.如图8-11所示,左图为在温度为10℃左右的环境中工作的某自动恒温箱原理简图，箱内的电阻R₁=20 kΩ，R₂=10 kΩ，R₃=40 kΩ，R_t为热敏电阻，它的电阻随温度变化的图线如右图所示，当a、b端电压U_ab＜0时，电压鉴别器会令开关S接通，恒温箱内的电热丝发热，使箱内温度提高；当U_ab＞0时，电压鉴别器使S断开，停止加热，恒温箱内的温度恒定在　　　　　　 ℃.

图8-11

16.有下列器材：木质轨道(其倾斜部分倾角较长，水平部分足够大)；小铁块；两枚图钉；一条细线；一个量角器，用上述器材测定小铁块与木质轨道间的动摩擦因数，实验步骤是(每个被测量的物理量都要赋予一个字母,填动摩擦因数时要用到)：

(1)将小铁块从　　　　　　　　　　　　　　　　　　 .

(2)用图钉把细线　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

(3)用量角器测量　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 .

那么，动摩擦因数可表示为μ=　　　　　 (用赋予的字母表示).

15.(a)在测定金属丝的直径时，螺旋测微器的读数如图8-9所示.可知该金属丝的直径d＝　　　　 ×10^-3 m.

图8-9　 　　　　　　　 　　　　　　　　　 图8-10

(b)游标卡尺的主尺最小分度为1 mm，游标上有20个小的等分刻度.用它测量一工件的内径，如图8-10所示.该工件的内径为　　　　 　mm.

14.如图8-8所示,在地面上方有一个匀强电场,在该电场中取一点O作为圆心,以R=10 cm为半径，在竖直平面内做一个圆，圆平面平行于匀强电场的电场线，在O点固定一个电量为Q=－5×10^－4 C的电荷，当把一个质量为m=9 g，电量为q=2×10^－10 C带电小球放在圆周的a点时，它恰好能静止不动，那么匀强电场的电场线跟oa线夹角为　　　　　 .若将带电小球从a点缓慢移到圆周上最高点b，外力做功W=　　　　 　J.

13.利用质谱仪可测定太空中粒子的荷质比.如图8-7所示，当太空中某一粒子从O点垂直进入磁感应强度为B=10 T的匀强磁场后，沿半圆周运动到达P点，测得OP距离为10 cm，PQ距离为50 cm，又测得粒子从P点到Q点经历的时间为10^-8 s，试计算荷质比　　 C/kg .它可能是　　　　 (填“电子”“正电子”“质子”或“反质子”)

图8-7　　　　　　　　　　　　　　　　　　　 图8-8

12.如图8-6所示,长L的细绳,两端固定在水平横杆上A、B两点，绳中央悬挂一质量为m的重球,小球的半径为r,此时两段绳间夹角恰为120°，若轻微推动一下重球,使重球在垂直纸面的竖直面内轻微摆动，其振动周期为　　　　 .

11.处于标准状态下的空气,每1 L体积中空气分子数约为　　　　 个.(保留2位有效数字)

图8-6

10.水中气泡看起来比较亮,对这一现象有以下不同的解释,其中正确的是

A.空气泡对光线有会聚作用,因而较亮

B.空气泡对光线有发散作用,因而较亮

C.从水中到达空气泡的界面处的光一部分发生全反射,因而较亮

D.从空气泡到达水中的界面处的光一部分发生全反射,因而较亮

第Ⅱ卷 (非选择题　 共110分)

9.楼梯的照明灯可用楼上楼下两个开关中的任何一个都可使灯点亮或灭掉,满足上述要求的电路应是如图8-5所示的

图8-5

8.半径相等的两个小球甲和乙，在光滑水平面上沿同一直线相向运动，若甲球的质量大于乙球的质量，碰撞前两球的动能相等，则碰撞后两球的运动状态可能是

A.甲球的速度为零而乙球的速度不为零

B.乙球的速度为零而甲球的速度不为零

C.两球的速度均不为零

D.两球的方向均与原方向相反，两球的动能仍相等
