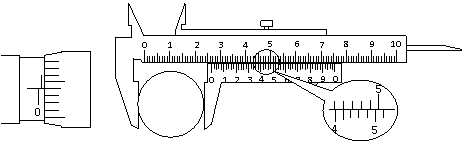

2.游标卡尺读数：用游标卡尺测量一工件的直径，测量结果如图所示，此工件的直径为2.642_ cm。

1.螺旋测微器读数：用螺旋测微器测量一根电阻丝的直径，测量结果如图，其读数为　 0.590_ mm。

23．如图所示为检测某传感器的电路图，传感器上标有“3V，0.9W”的字样(传感器可看作一个纯电阻)，滑动变阻器R₀上标有“10Ω，1A”的字样，电流表的量程为0.6A，电压表的量程为3V，

(1)根据传感器上的标注，计算传感器的电阻和额定电流

(2)若电路元件均完好，检测时，为了确保电路各部分的安全，在a、b之间所加的电源电压最大值时多少？

(3)根据技术资料可知，如果传感器的电阻变化超过了1Ω，则该传感器就失去作用，实际检测时，将一个恒定的电源加在图中a、b之间(电源电压小于上述所求的电压的最大值)，闭合开关S，通过调节R₀来改变电路中的电流和R0两端的电压，检测记录如下：

若不计检测电路对传感器电阻的影响，通过计算分析，你认为这个传感器是否还能使用？此时a、b间所加的电压时多少？

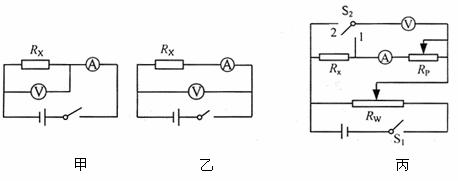

22．(1)要用伏安法测量R_x的电阻，已知电压表内阻约几kΩ，电流表内阻约1Ω，若采用甲图的电路，R_x的测量值比真实值　　　　 (选择“偏大”或“偏小”)，若R_x约为10Ω应采用　　　　 (选“甲图”或“乙图”)的电路，误差会比较大.

(2)无论是用甲图或乙图测量，都不可避免产生由电表内阻引起的测量误差，有两个研究性学习小组分别设计了以下的实验方案：

I．第一组利用如图丙的电路进行测量，主要实验步骤如下：

第一组：将键S₂接2，闭合电键S₁，调节滑动变阻器R_P和R_W，使电表读数接近满量程，但不超过量程，记录此时电压表和电流表的示数U₁、I₁。

①请你写出接着的第二步，并说明需要记录的数据：　　　　　　　　　　 .

②由以上记录的数据计算出被测电阻R_x的表达式为R_x=　　　　　　　　　　 .

③简要分析此实验方案为何避免电表内阻引起的实验误差　　　　　　　　　　 .

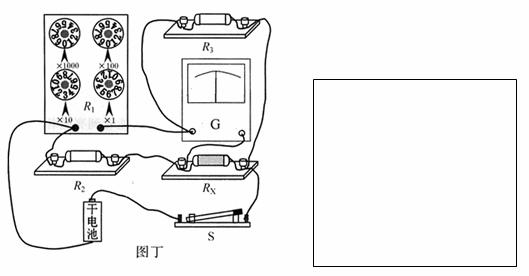

II．第二组同学利用如图丁的电路测量，其中R₁是电阻箱，R₂=72Ω、R₃=100Ω.合上S，当R₁未调至图中所示阻值时，灵敏电流计G的指针会偏转，将R₁调至如图中所示时，灵敏电流计的指针回到零位.

①在答卷的方框内画出与图丁对应的电路图.

②读出图中电阻箱的阻值为R₁=　　　　　 Ω，算出待测电阻的值R_x=　　　　 .

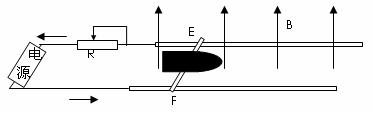

21．下图时导轨式电磁炮实验装置示意图，两根平行长直金属导轨沿水平方向固定，其间安放弹体(包括金属杆EF)，弹体可沿导轨滑行，且始终与导轨保持良好接触，已知两种导轨内侧间距L=23cm，弹体的质量m=0.1kg，轨道间所加匀强磁场的磁感应强度B=5T，弹体与轨道的动摩擦因数μ=0.05，当滑动变阻器的电阻值调到R=0.1Ω时，弹体沿导轨滑行5m后获得的发射速度v=15m/s(此过程视为匀加速运动)。电路中其余部分电阻可以忽略不计，求此过程中电源的输出功率？

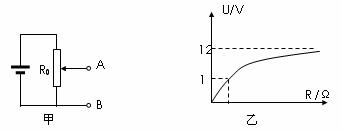

20．(山东)一个允许通过最大电流为2A的电源和一个滑线变阻器，接成如下图甲所示的电路，变阻器最大阻值R₀=22Ω，电源路端电压U随外阻R变化的规律如图乙所示，图中U=12V的直线为图线的渐近线，试求：

(1)电源的电动势和内电阻

(2)A、B空载时输出电压的范围

(3)若要保证变阻器的滑片能任意滑动，A、B两端所接负载的最小电阻时多大？

19．(汕头)如下图所示的电路中，三个电阻的阻值都相同，E为直流电源，其内阻可以忽略不计，平行板电容器两极板的距离为d，在两极板间的中点P处有一个带电质点，但电键K断开时，带电质点恰好保持静止，现把电键K闭合，带电质点就开始运动，设电容器两极板间的电压在极短时间内达到稳定值，不计空气阻力，重力加速度为g，求带电质点首次碰到极板时的速度。

18．如图所示时加速度计的示意图，被广泛地应用于飞机、潜艇、导弹、航天器等装置的制导的信息源，系统加速时由弹簧连接在光滑支架上的敏感元件也处于加速状态，它下端的滑动臂在变阻器上自由滑动，转换为电信号输出，已知敏感元件质量为m，弹簧劲度系数为k，电源电动势为E，无内阻，滑动变阻器总电阻为R，有效长度为L，静态输出电压为U₀，试求加速度a向左向右两种情况，求解加速度a与输出电压的关系式。

17．如图所示的电路，电炉电阻R₁=19Ω，电动机电阻R₂=0.5Ω，电源内阻r=1Ω，当开关S断开时，电炉消耗的电功率为475W，S接通，电动机正常运转后，电炉消耗的电功率为304W，求电动机转化为机械能的功率。

16．如图所示的电路中，当S闭合时，电压表和电流表示数各为1.6V、0.4A；当S断开时，它们的示数各改变0.1A和0.1V，求电源的电动势和内阻分别是多少？
