2.设宇宙射线粒子的能量是其静止能量的k倍，则粒子运动时的质量等于其静止质量的　　　　 倍，粒子运动速度是光速的　　　　 倍。

1.绝对时空观的特点：_______和_______是分离的，时间尺度和空间尺度与物质运动无关，都是绝对的。

22.(12分)一同学用如图所示装置研究感应电流方向与引起感应电流的磁场变化的关系。已知电流从接线柱a流入电流表时，电流表指针右偏，实验时原磁场方向、磁铁运动情况及电流表指针均记录在下表中

(1)由实验1、3得出的结论是：穿过闭合回路的磁通量　　　 (填“增加”、“减少”)时，感应电流的磁场方向与引起感应电流的磁场方向 　　　　　(填“相同”、“相反”)。

(2)由实验2、4得出的结论是：穿过闭合回路的磁通量　　　 (填“增加”、“减少”)时，感应电流的磁场方向与引起感应电流的磁场方向　　　　　　 (填“相同”、“相反”)。

(3)由实验1、2、3、4得出的结论是：

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　　　　　　　。

21.(12分)在测定电源的电动势和内阻的实验中某同学所用的电路图和测得的数据如下：

⑴实验误差分系统误差和偶然误差两种。该实验的系统误差主要是由___________________引起的。用画U-I图线求电动势和内阻的优点在于可以尽量减小实验的_______误差。

⑵在下面给出的U-I坐标系中用给出的数据画出U-I图线(横、纵坐标的起点已经规定好)，从图象中可以发现该同学记录的第____组数据有误。

⑶求得电动势E=____V，内阻r=___Ω。(均保留2位有效数字)。　

20.(12分)某同学通过查找资料自己动手制作了一个电池。该同学想测量一下这个电池的电动势E 和内电阻，但是从实验室只借到一个开关、一个电阻箱(最大阻值为9.999，科当标准电阻用)一只电流表(量程=0.6A,内阻)和若干导线。

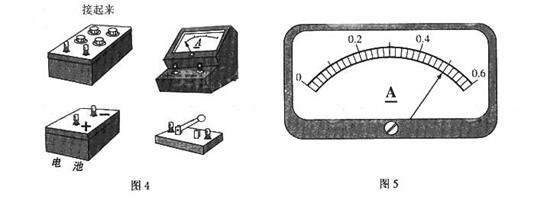

①请根据测定电动势E内电阻的要求，设计图4中器件的连接方式，画线把它们连接起来。

②接通开关，逐次改变电阻箱的阻值R，读处与R对应的电流表的示数I，并作记录，当电阻箱的阻值时，其对应的电流表的示数如图5所示。处理实验数据时，首先计算出每个电流值I 的倒数；再制作R-坐标图，如图6所示，图中已标注出了(R，)的几个与测量对应的坐标点，请你将与图5实验数据对应的坐标点也标注在图6中上。

③在图6上把描绘出的坐标点练成图线。

④根据图6描绘出的图线可得出这个电池的电动势E=　　　　　　 V,内电阻　　　　　　 。

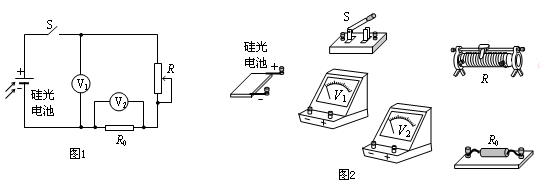

19.(9分)硅光电池是一种可将光能转换为电能的器件。某同学用图1所示电路探究硅光电池的路端电压U与总电流I的关系。图中R₀为已知定值电阻，电压表视为理想电压表。

①请根据图1，用笔画线代替导线将题图2中的实验器材连接成实验电路。

②若电压表的读数为，

则I＝　 　　　　mA；

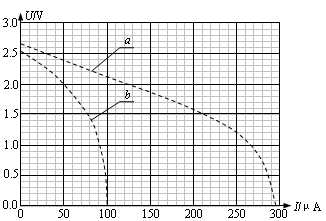

③实验一：用一定强度的光照射硅光电池，调节滑动变阻器，通过测量得到该电池的U-I曲线a。见下图，由此可知电池内阻　　　　 　(填“是”或“不是”)常数，短路电流为　　　　 mA ，电动势为　　　　 V。

④实验二：减小实验一中光的强度，重复实验，测得U-I曲线b，见题22图4.当滑动变阻器的电阻为某值时，若实验一中的路端电压为1.5V。则实验二中外电路消耗的电功率为　　　　 mW(计算结果保留两位有效数字)。

18.(12分)为锻炼身体，小明利用所学物理知识设计了一个电子拉力计，如图是原理图。硬质弹簧右端和金属滑片P固定在一起(弹簧的电阻不计，P与R₁间的摩擦不计)。定值电阻R₀=5Ω，a、b是一根长为5cm的均匀电阻丝，阻值R₁=25Ω，电源电压U=3V，电流表的量程为 O-0.6A。

(1)小明在电路中连入R_O的目的是______________。

(2)当拉环不受拉力时，滑片P处于a端，闭合开关后电流表的读数为___________A.

(3)已知该弹簧伸长的长度ΔL与所受拉力F间的关系如图所示。通过计算说明, 开关S闭合后，当电流表指针指在0.3A处，作用在拉环上水平向右的拉力为多大?

17.(8分)某同学利用多用电表做了以下实验：

(1)使用多用电表测电阻，他的主要实验步骤如下

①把选择开关扳到“×100”的欧姆挡上；

②把表笔插入测试插孔中，先把两根表笔相接触，旋转欧姆调零旋钮，使指针指在电阻刻度的零位上；

③把两根表笔分别与某一待测电阻的两端相接，发现这时指针偏转较小；

④换用“×10”的欧姆档，随即记下欧姆数值；

⑤把表笔从测试笔插孔中拔出后，就把多用表放回桌上原处，实验完毕。

这个学生在测量时已注意到：待测电阻与其他元件和电源断开，不用手碰表笔的金属杆，那么这个学生在实验中有哪些操作是错误的？(三个错误)

错误一：_______________错误二：_______________错误三：___________

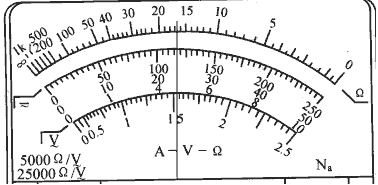

(2)如图所示，为多用电表的表盘，测电阻时，若用的是×100量程，这时表针所示被测电阻的阻值应为_________ 欧；测直流电流时，用的是100mA的量程，指针所示电流值为_________毫安；测直流电压时，用的是50V量程，则指表针所示的电压值为_________伏。

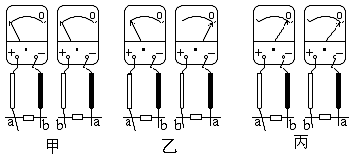

(3)用多用电表欧姆挡(×100)测试三只晶体二极管，其结果依次如图甲、乙、丙所示。由图可知，图中______的二极管是好的，该二极管的正极是____端。 　

16.(12分)如图所示，图中A和B都是很轻的铝环，环A是闭合的，环B是断开的，用磁铁的任意一极去靠近A环，

(1)A环将

A．和磁铁相互吸引　　　　　　　　 　　B．和磁铁相互排斥

C．和磁铁之间没有力的作用　　　　 D．无法判断和磁铁之间没有力的作用

(2)产生这样的实验现象的原因有

A．电流在磁场中受力　　　　　　 B．磁铁在磁场中受力

C．A环内的磁通量减少了　　　　 D．A环内的磁通量增加了

15.(8分)有一个电阻R_x，其阻值大约在40-50Ω之间，现要进一步测量其电阻，手边现有器材如下：

电源E(电动势12V，内阻为0.5Ω)；

电压表A(0-3-15V，内阻为10kΩ)；

电流表V(0-0.6-3A)，内阻约1Ω)；

滑动变阻器R₁(阻值0-10Ω，额定电流2　A)；

滑动变阻器R₂(阻值0-2000　Ω，额定电流0.1　A)；

电键K和导线若干。

(1)电压表的量程应选0-　　　　　　　　V；电流表的量程应选0-　　　　　　　　　　A；滑动变阻器应选用　　　　　　　　。

(2)请在方框中画出实验电路图。
