13、振动与波 (新课程)

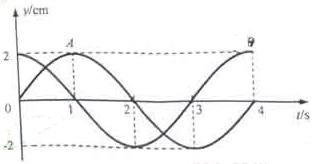

21．(09年浙江卷)一列波长大于1m的横波沿着轴正方向传播，处在和的两质点、的振动图像如图所示。由此可知

A．波长为m

B．波速为

C．末、两质点的位移相同

D．末点的振动速度大于点的振　　 动速度

答案：A

解析：，由于波沿x正方向传播，所以A先振动，又由于波长大于1m，所以，所以，，A对，波速，B错；由振动图像知，在3s末，、两质点的位移不相同，C错；1s末A点速度为零，B点速度最大，D错。

12、振动与波动

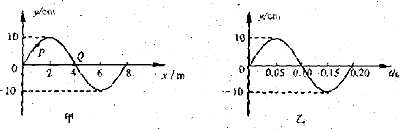

17.(09年福建卷)图甲为一列简谐横波在t=0.10s时刻的波形图，P是平衡位置为x=1 m处的质点，Q是平衡位置为x=4 m处的质点，图乙为质点Q的振动图象，则

A.t=0.15s时，质点Q的加速度达到正向最大

B.t=0.15s时，质点P的运动方向沿y轴负方向

C.从t=0.10s到t=0.25s，该波沿x轴正方向传播了6 m

D.从t=0.10s到t=0.25s，质点P通过的路程为30 cm

答案：AB

解析：由y-t图像知，周期T=0.2s，且在t=0.1sQ点在平衡位置沿y负方向运动，可以推断波没x负方向传播，所以C错；

从t=0.10s到t=0.15s时，Δt=0.05s=T/4，质点Q从图甲所示的位置振动T/4到达负最大位移处，又加速度方向与位移方向相反，大小与位移的大小成正比，所以此时Q的加速度达到正向最大，而P点从图甲所示位置运动T/4时正在由正最大位移处向平衡位置运动的途中，速度沿y轴负方向，所以A、B都对；

振动的质点在t=1T内，质点运动的路程为4A；t=T/2，质点运动的路程为2A；但t=T/4，质点运动的路程不一定是1A；t=3T/4，质点运动的路程也不一定是3A。本题中从t=0.10s到t=0.25s内，Δt=0.15s=3T/4，P点的起始位置既不是平衡位置，又不是最大位移处，所以在3T/4时间内的路程不是30cm。

11、振动与波动

10、振动与波动

(09年江苏物理)12.B．(选修模块3-4)(4分)(2)在时刻，质点A开始做简谐运动，其振动图象如图乙所示。质点A振动的周期是　　　　 s；时，质点A的运动沿轴的　　　　　 方向(填“正”或“负”)；质点B在波动的传播方向上与A相距16m，已知波的传播速度为2m/s，在时，质点B偏离平衡位置的位移是　　　 cm。

答案：B.(2)4　 正　 10

解析：(2)振动图象和波形图比较容易混淆，而导致出错，在读图是一定要注意横纵坐标的物理意义，以避免出错。题图为波的振动图象，图象可知周期为4s，波源的起振方向与波头的振动方向相同且向上，t=6s时质点在平衡位置向下振动，故8s时质点在平衡位置向上振动；波传播到B点，需要时间s=8s，故时，质点又振动了1s(个周期)，处于正向最大位移处，位移为10cm.。

9、波动图像

(09年重庆卷)15.同一音叉发出的声波同时在水和空气中传播，某时刻的波形曲线见图，以下说法正确的是

A．声波在水中波长较大，b是水中声波的波形曲线。

B．声波在空气中波长较大，b是空气中声波的波形曲线

C．水中质点振动频率较高，a是水中声波的波形曲线

D．空气中质点振动频率较高，a是空气中声波的波形曲线

答案：A

8、机械波传播规律

(09年上海物理)12．弹性绳沿x轴放置，左端位于坐标原点，用手握住绳的左端，当t＝0时使其开始沿y轴做振幅为8cm的简谐振动，在t＝0.25s时，绳上形成如图所示的波形，则该波的波速为___________cm/s，t＝___________时，位于x₂＝45cm的质点N恰好第一次沿y轴正向通过平衡位置。

答案：20，2.75

解析：由图可知，这列简谐波的波长为20cm，周期T=0.25s×4=1s，所以该波的波速；从t=0时刻开始到N质点开始振动需要时间, 在振动到沿y轴正向通过平衡位置需要再经过，所以当t=(2.25+0.5)s=2.75s，质点N恰好第一次沿y轴正向通过平衡位置。

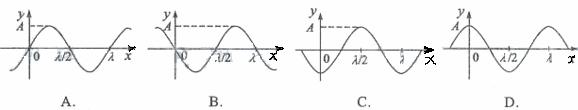

17．(09年北京卷)一简谐机械波沿x轴正方向传播，周期为T，波长为。若在x=0处质点的振动图像如右图所示，则该波在t=T/2时刻的波形曲线为

答案：A

解析：从振动图上可以看出x=0处的质点在t=T/2时刻处于平衡位置，且正在向下振动，四个选项中只有A图符合要求，故A项正确。

7、机械波的传播规律
