5.　　　　 如图3甲所示，是收音机上用以调节音量的一种电位器， 图乙为其说明书中的内部结构示意图。使用时，接线柱O必须接入电路。由此可知，电位器调节收音机音量的原理　　　　　　　 　　　　　 (填器材名称)。

4.　　　　 如图2所示的电路中，若电流表A₁的示数为1.2A，电流表A₂的示数为0.7A，则电流表A₃的示数应是__________A=__________mA。

3.　　　　 如图 1所示电路中，当S₁、S₃断开，S₂闭合时，L₁与L₂ 联；当S₂断开，S₁、S₃闭合时，L₁与L₂ 联；若同时闭合S₁、S₂、S₃，则会造成电路　　　　　 。

　图 1　　　　　　　 　　　　图 2　　　　　　　　　　　 图3　

2.　　　 做实验时，先依据电路图将电路元件连接起来，连接时要按一定的顺序，在此过程中开关应处于_______状态．

1.　　　 物理学成果在军事上有广泛的应用，有一种称为石墨炸弹的武器在战时被用来破坏敌方的供电设施，这种炸弹不会造成人员伤亡，而是在空中散布大量极细的石墨丝，这些石墨丝是　　　　 (选填“导体”或“绝缘体”)；飘落到供电设备上会造成　　　　 (选填“断路”或“短路”)从而使供电系统瘫痪。

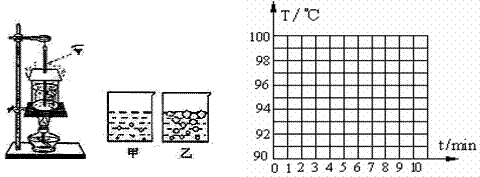

3.如图17所示，是小明和小华在观察“水的沸腾”实验中的情景，通过酒精灯对水加热，使水沸腾，他们记录的数据如下表所示：(10分)

(1)实验中除了需要温度计外，还要测量时间的工具是　　　。(1分)

(2)继续实验，观察到水沸腾时的现象如图14中的图　 　 　(选填“甲”或“乙”)，水沸腾时吸收热量，温度　　(选填“升高”、“不变”或“降低”)。(2分)

(3)本次实验中水沸腾时的温度为　　　　　　　 。 (1分)　　

(4)根据记录在图中17画出水的沸腾图像。(2分)

(5)实验中发现，水从开始加热到沸腾的这段时间过长，造成这种现象的原因可能是：　　　　

_____________________________________________________，(写一种原因)(2分)

(6)指出本次实验操作中的两处错误：①_____________________________________________；②________________________________________________________________。(2分)

2．小兰在学校实验室做探究串、并联电路电流规

律的实验时想到下面问题，请你帮她做出答案。(8分)

(1)在图14中，______(填“甲”或“乙”)

图是并联电路。(1分)

(2)请在乙图导线上用箭头标出电路中的电流方

向。(1分)

(3)街道上的路灯的是串联的还是并联的？为什么？(2分)

答：路灯的是　　 联的。因为其中一盏灯坏了，其它灯　　 _____　　　 ___。

(4)请你按照甲图所示电路连接图15的实物电路。(2分)

(5)若图16是电流表与L₂串联的表盘情况，则通过L₂电流是______A。(2分)

1．小明在教室里看到挂在墙上的镜子时想到：(3分)

(1)光在镜面上发生反射时，反射角________入射角。

(2)教室黑板发生“反光”现象，这是因为黑板太光滑，发生了　　　　 造成的。

(3)物体在平面镜中成__________________像。

6．将图13中的元件连接起来，形成串联电路并标出电流的方向。(3分)

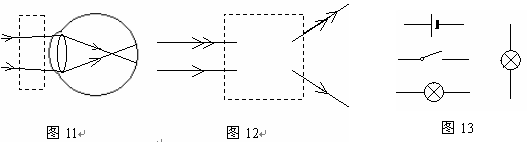

5．请你在图12的虚线框内分别画出一个适当的光学器件，使它能够满足图中改变光路的要求。(2分)
