1．读出图9中的示数

　 　 甲　　　　　　 　乙　　　　　　

　 丙　　　　　　 　丁　　　　　　

　　　　　　　　　　　　　　 图9

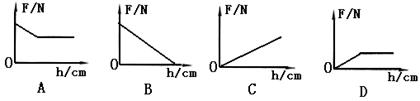

10．如图7所示，将一挂在弹簧测力计下的圆柱体金属块缓慢浸入水中

　 (水足够深)，在圆柱体接触容器底之前，图8中能正确反映弹簧测

力计示数F和圆柱体下表面到水面距离h关系的图象是　 (　　 )

　　　　　　　　　　　　　 图8

9．在研究磁场分布情况时引入了“磁感线”，这种方法叫“模型法”，下列选项中和这种研

　 究方法相同的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．研究电流时，将它比照水流去研究

　　　 B．研究同一直线上二力合成，引入合力

　　　 C．用光线描述光的传播路线

　　　 D．研究液体压强时，通过观察压强计的高度差来确定液体的压强

8．假如水的密度变为原来的10倍，下列现象不正确的是(　　 )

　　　 A．雨滴落在人的身上可能会感到疼　　　　

　　　 B．人行走时可能会比原来吃力

　　　 C．人可以像在“死海”里一样漂在水面上

　　　 D．人可以很轻松地提起一大桶水

7．用图6所示的滑轮组匀速提升600N的重物时，人手实际需提

　 供的拉力应该是　　　　　　　　　　　　　　　 (　　 )

　　　 A．小于200N　　　　　 B．等于200N

　　　 C．大于200N　　　　　 D．大于300N

6．医院里有一只氧气瓶，它的容积是10dm³，里面装有密度为2.5kg/m³的氧气，某次抢救病人用去了5g氧气，则瓶内剩余氧气的密度为　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．1kg/m³　　　　　　　 B．2kg/m³　　　　　　　　 C．2.2kg/m³　　　　　　 D．2.5kg/m³

5．我国“远望号”卫星测控船从江阴出发执行任务，由长江进入海洋，下列有关测控船所

　 受浮力的说法正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　　 A．由于船始终漂浮在水面上，所以它受到的浮力不变

　　　 B．由于海水的密度大，所以船在海洋里受到的浮力大

　　　 C．由于船排开海水的体积小，所以它在海洋里受到的浮力小

　　　 D．由于船排开海水的体积小，所以它在海洋里受到的浮力大

4．如图5所示，电源的电压不变，闭合开关S后，灯泡L₁、L₂都

　 发光一段时间后，其中一个灯泡突然熄灭，另一个灯泡仍然发

　 光，而且电压表V₁的示数变小，V₂的示数变大，则产生这一现象的原因是　　　　 (　　 )

　　　 A．灯L₁开路　　　　　 B．灯L₂开路

　　　 C．灯L₁短路　　　　　 D．灯L₂短路

3．关于晶体和非晶体，下列说法中正确的是　　　　　　　　　　　　　　　　 (　　 )

　　　 A．晶体和非晶体在熔化过程中温度都上升

　　　 B．晶体有熔点，非晶体没有熔点

　　　 C．晶体熔化时吸热，非晶体熔化时不吸热

　　　 D．天上飘落的雪花是非晶体

2．如图4所示的4个实例中，利用光的折射的是　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

　　 A．古代潜望术　　 B．冰透镜向日取火　　 C．潜望镜　　　 D．日食的成因

图4
