26．(5分)如图所示是小明用来“探究串联电路中电压的规律”的实验装置及所用的电压表。

⑴ 请帮助小明设计一个用来记录电压值的表格，注明待测的电压值(用字母表示)。

⑵ 这些电压之间的关系的表达式为　　　　 　　　　　　　　　　　。

⑶ 在测灯L₂两端的电压时，电压表的表笔1应接在　　　 接线柱上，表笔2应接在　 　

接线柱上。(填上字母)

25. (5分)现在市场上出现了一种“不用电池的手电筒”，这种手电筒

中有一段固定的螺线管和一块磁铁．使用时只要用力来回摇动手

电筒， 磁铁就会穿过螺线管来回快速运动，一段时间后，闭合开关，

手电筒中的灯泡就会发光．

(1) 这种手电筒产生电能时应用到了　　　　　　　 现象，其能量转化是　　　　　

　 能转化为　　　　　　 能；

(2) 要使摇动后，小灯泡更亮一些，发光时间更长一些，你觉得可行的措施是　　　　　　

　　　　　　　　　　　　 。(写出一点即可)

24．(4分) 为了比较水和煤油的比热容，小明在家里做了如下实验：　

在两个相同的塑料瓶甲和乙内分别装入质量相同，初温都是室温　

的水和煤油，在瓶口扎上气球，将它们一同浸入热水中，如图所示。

⑴ 观察到的现象是：　　　 瓶口的气球膨胀得大些。

⑵ 要使两球膨胀的大小相同，应对　　　　 加热的时间长些。(填“甲瓶”或“乙瓶”)

⑶ 此实验表明　　 　　　比　 　　　　的比热容小些。

23． 如图所示的电路，闭合开关S后，两灯都不亮。用电压表检测得到的结果是：U_ab=U_bc=U_de=U_ef=0，若故障只有一处，则可能的原因是(　　 )

A．电路a、b间短路　　　　　

B．电路b、C间断路

C．电路d、e间短路或断路　　

D．电路e、f间断路

22. 如图所示，闭合开关S后，发现电灯L不亮，且保险丝没有熔断。某同学用测电笔测试灯头的两根电线C、D,发现这两处都能使测电笔的氖管发光，再用测电笔测试火线A和零线B时，氖管在测火线A时能发光，在测零线B时不发光。那么可以判定故障是 (　　 )　

　A. 火线和零线短路　　　　　　　　 B. 电线BD段某处断路

C. 电线AC段某处断路　　　　　　　 D. 电灯L短路

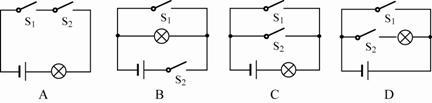

21．保密室有两道门，只有当两道门都关上时(关上一道门相当于闭合一个开关)，值班室内的指示灯才会发光，表明门都关上了．下图中符合要求的电路是(　　 )

20．世界上第一个证实电与磁之间有联系的物理事实是(　　 )

A.磁化现象　 　　　B.地磁场的发现　 　　

C.奥斯特实验　 　　　D.电磁感应现象

19. 小洁家购买了一台电饭锅，在使用时闻到橡胶的焦糊味，用手摸其电源线发现很热，而其它用电器仍正常工作，那么发生这一现象的原因是(　)

A.电压太高　　　 B.导线太粗　　　 　

C.导线太细　　　 D.导线太短

18．上海世博会的举办地点选择在南浦大桥和卢浦大桥之间，沿黄浦江两岸布局，目的之一是为了夏天不太热，冬天不太冷，其中的物理原理是(　　 )

　　 A. 方便人们在水中游玩　　　　　　　

B. 水的比热容大，温差变化较小

　　 C. 方便人们用水　　　　　　　　　　

D. 方便人们在大桥上乘凉

17. 把两个阻值不同的电阻R₁和R₂并联，则总电阻(即等效电阻) (　　 )

A.介于两个电阻之间　　　　　 　　　B.比任何一个电阻都要小

C.比任何一个电阻都要大　　　 　　　　D.可能等于其中的一个电阻
