10．请在图中标出小磁针的N和S极或标出电源的正负极。

9．下列四个例子中，采用相同的物理研究方法的是--------------------------( 　)

(1)根据电流所产生的效应认识电流；(2)研究电流时把它比着水流；

(3)根据磁铁产生的作用来认识磁场；(4)利用磁感线来描述磁场。

A、(1)和(2)　　B、(1)和(3)　C、(3)和(4)　D、(2)和(4)

8．如图所示，甲、乙都是软铁片，当开关闭合后------------------------------------------( 　)

A、甲、乙左端都是N极　　　　 B、甲、乙右端都是N极

C、甲右端是N极，乙左端是N极　　D、甲左端是N极，乙右端是N极

7．电磁铁的两磁体的位置如图所示，虚线表示磁感线，从图中可知，磁极甲乙丙丁的顺序是--------------------------------------------------------------------------------------------------------(　 )

A、S、N、S、N　　

B、N、N、S、N　　　

C、S、N、S、S　　

D、N、S、N、N

6．在图所示的四个通电螺线管中，能正确地表示通电螺线管磁极极性的是----------(　 )　

A　　　　　　　　　 　　　　B　　　 　　　　　　　　C　　　　　　　　　　　　 D

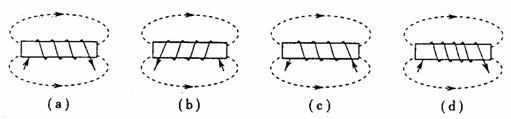

5．如图所示，为电流及其磁场的磁感线分布图示，其中正确的是-----------------------(　 )

A、图(a)和图(b)　　 B、图(b)和图(d)　　　 C、图(a)和图(d)　　　 D、只有图(c)

4．在图中，要使铁钉磁化后的磁性加强，采取下列哪些措施能达到目的？-----------(　 )

A、改变电流方向　　　　　　

B、减小通过导线的电流

C、增大通过导线的电流　　　

D、减小绕过铁钉上导线的圈数

3．如图所示的电路中，甲、乙线圈套在同一玻璃棒上能够自由移动，当开关S闭合后(　 )

A、两个线圈将向左右分开　　　

B、两个线圈将向中间靠拢

C、两个线圈都静止不动　　　　

D、两个线圈先向左右分开，后向中间靠拢

2．通电螺线管周围的磁场和_________的磁场一样，它两端的极性跟________的方向有关，可以用________来判定。其方法是用________手握住通电螺线管，让__________的方向与电流的方向一致，那么大拇指所指的那端就是螺线管的__________。

1．如图所示，在静止的小磁针上方拉一根与磁针平行的导线，给导线通电时，磁针会_________，这个实验叫________实验，它表明_______________________。若改变导线中的电流方向，小磁针偏转达方向_______。这表明电流的磁场方向与________的方向有关系。
