12、(12分)有一个直流电动机，把它接入0.2V电压的电路时，电机不转，测得流过电动机的电流是0.4A；若把电动机接入2.0V电压的电路中，电动机正常工作，工作电流是1.0A.求

(1)电动机正常工作时的输出功率多大

(2)如果在发动机正常工作时，转子突然被卡住，电动机的发热功率是多大？

11、在测定一节干电池的电动势和内电阻的实验中，备有下列器材：

A．待测的干电池(电动势约为1. 5 V，内电阻小于1. 0Ω)

B．电流表G(满偏电流3 mA，内阻Rg=10Ω)

C．电流表A(0-0. 6 A，内阻0.1Ω)

D．滑动变阻器R₁(0.20Ω,10 A)

E.．滑动变阻器R₂(0-200Ω,l A)

F．定值电阻R₀ (990Ω)

G．开关和导线若干

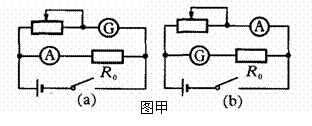

(1)某同学发现上述器材中虽然没有电压表，但给出了两个电流表，于是他设计了如图所示中甲的(a)、 (b)两个参考实验电路，其中合理的是　 　 图所示的电路；在该电路中，为了操作方便且能准确地进行测量，滑动变阻器应选　 　 (填写器材前的字母代号)．

(2)图乙为该同学根据(1)中选出的合理的实验电路利用

测出的数据绘出的I₁-I₂图线(I₁为电流表G的示数，

I₂为电流表A的示数)，

则由图线可以得被测电池的电动势E=　　 V，

内阻r=　　　 Ω。

10、在把电流表改装为电压表的实验中，提供的器材有①电流表(量程0-100μA，内阻几百欧)，②标准电压表(量程0-3 V),③电阻箱(0-9 999Ω) ,④电阻箱(0-99 999Ω),⑤滑动变阻器(0-50Ω,额定电流1. 5 A),⑥电源(电动势6 V，有内阻)，⑦电源(电动势2 V，无内阻)，⑧开关两只，导线若干．

(1)该实验首先要用半偏法测定电流表的内阻．如果采用如图所示的电路测定电流表的内电阻并且要想得到较高的精确度，

那么从以上给出的器材中，

可变电阻R₁应选用　　 ，

可变电阻R₂应选用　　 ，

电源应选用　　 (填器材前的序号)．

(2)如果测得电流表A的内阻为800Ω要把它改装为量程为0-3 V的电压表，则改装的方法是给电流表串联一个阻值为　　　 Ω的电阻．

(3)如下左图甲所示器材中，一部分是将电流表改装为电压表所需的，其余是为了把改装成的电压表跟标准电压表进行校对所需的．在下方右图的方框中画出改装和校对都包括在内的电路图(要求对0-3 V的所有刻度都能在实验中进行校对)；然后将器材实物按以上要求连接成实验电路．

9、设空间存在竖直向下的匀强电场和垂直纸面向里的匀强磁场，如图10-22所示，已知一离子在电场力和洛仑兹力的作用下，从静止开始自A点沿曲线ACB运动，到达B点时速度为零，C点是运动的最低点，忽略重力，以下说法正确的是：(　　 )

A、这离子必带正电荷

B、A点和B点位于同一高度

C、离子在C点时速度最大

D、离子到达B点时，将沿原曲线返回A点

8、(淮安四模)如图所示，下端封闭、上端开口、内壁光滑的细玻璃管竖直放置，管底有一带电的小球。整个装置以水平向右的速度匀速运动，垂直于磁场方向进入方向水平的匀强磁场，由于外力的作用，玻璃管在磁场中的速度保持不变，最终小球从上端开口飞出，小球的电荷量始终保持不变，则从玻璃管进入磁场到小球运动到上端开口的过程中(　　 )

A、洛仑兹力对小球做正功　　　

B、洛仑兹力对小球不做功

C、小球运动轨迹是抛物线　　　

D、小球运动轨迹是直线

7、如图所示，R₁为定值电阻，R₂为可变电阻，E为电源电动势，r为电源内电阻，以下说法中正确的是(　　 )　

A、当R₂=R₁+r时，R₂获得最大功率

B、当R₁=R₂+r时，R₁获得最大功率

C、当R₂＝0时，R₁上获得最大功率

D、当R₂＝0时，电源的输出功率最大

6、图中实线是一簇未标明方向的由点电荷产生的电场线，虚线是某一带电粒子通过该电场区域时的运动轨迹，a、b是轨迹上的两点。若带电粒子在运动中只受电场力作用，根据此图可作出正确判断的是(　　 )

A、带电粒子所带电荷的符号

B、带电粒子在a、b两点的受力方向

C、带电粒子在a、b两点的速度何处较大

D、带电粒子在a、b两点的电势能何处较大

5、如图所示,带正电的粒子以一定的初速度v₀沿两板的中线进入水平放置的平行金属板内,恰好沿下板的边缘飞出,已知板长为L,板间的距离为d,板间电压为U,带电粒子的电荷量为q,粒子通过平行金属板的时间为t,(不计粒子的重力),则( 　　　)

A．在前时间内,电场力对粒子做的功为

C．在粒子下落前和后的过程中,电场力做功之比为1：2

D．在粒子下落前和后的过程中,电场力做功之比为2：1

4、一块手机电池的背面印有如图所示的一些符号，另外在手机使用说明书上还写有“通话时间3 h，待机时间100 h”，则该手机通话和待机时消耗的功率分别约为(　 　)

A、1.8 W，5.4×10 ^{– 2} W

B、3.6 W，0.108 W

C、0.6 W，1.8×10 ^{– 2} W

D、6.48×10³ W，1.94×10 ² W

3、有一个电子射线管(阴极射线管)，放在一通电直导线的上方，发现射线的径迹如图所示，则此导线该如何放置，且电流的流向如何(　　 )

A．直导线如图所示位置放置，电流从A流向B　　　　　　　　　　　　　

B．直导线如图所示位置放置，电流从B流向A

C．直导线垂直于纸面放置，电流流向纸内　　

D．直导线垂直于纸面放置，电流流向纸外
