17．(10分)氢气球重10N，空气对它的浮力为16N，用绳栓住。由于受水平风力作用，绳子与竖直方向成30°角，则绳子的拉力多大？水平风力大小多大？

16．(10分)如图所示，电灯的重力，绳与顶板间的夹角为绳水平，则绳所受的拉力F₁是多少？绳所受的拉力F₂是多少？

15．在“验证力的平行四边形定则”的实

验中，某同学将像皮筋的一端固定在A点，另

一端拴两根细绳，每根细绳分别连着一个量程

为5N、最小刻度为0.1N的弹簧测力计。沿着

两个不同的方向拉弹簧测力计。当把像皮筋的

活动端拉到O点时，两细绳相互垂直，如图5

所示。

(1)由图可读出，这两个拉力的大小分别

为　　　　 N和　　　 N。(须读到0.1N)

(2)在虚线方格纸上按作图法的要求，画出

这两个拉力及它们的合力。

14．某同学在研究弹簧的伸长与拉力大小的关系实验时，得到如下数据：

实验结束后，加在弹簧自由端的拉力消失，弹簧长度回到15 cm。

请你对表中的弹簧的长度数据进行研究，填写对应的弹簧的伸长数据。并分析弹簧的伸长与拉力大小之间的关系，是：　　　　　　　　　　　　　　　　　　　　　　　　 。

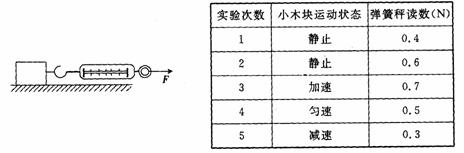

13．在研究摩擦力的实验中，用弹簧测力计水平拉一放在水平桌面上的木块，木块运动状态及弹簧测力计的读数如下表所示(每次实验时，木块与桌面的接触面相同)则由此表分析可知 (　　　 )

A．木块受到的最大静摩擦力为 0. 5N　 B．木块受到的最大静摩擦力一定为0. 7N

C．在这五次实验中，木块受到的摩擦力大小有三次是相同的

D．在这五次实验中，木块受到的摩擦力大小有二次是相同的

12．将力F分解为两个力，已知其中一个分力F₁的方向与F的夹角为θ(如图所示)，则下列说法错误的是 (　　 )

A．只要知道另一个分力的方向就可得到确定的两个分力

B．只要知道F₁的大小，就可得到确定的两个分力

C．如果知道另一个分力的大小，一定能够得到唯一确定的两个分力

D．另一个分力的最小值是Fsinθ

Ⅱ卷

班级　　　 姓名 　　　

11．如图所示，大小分别为F₁、F₂、F₃的三个力恰好围成一个闭合的三角形，且三个力的大小关系为F₁＜F₂＜F₃，则下列四个图中，这三个力的合力最大的是(　　　 )

10.建筑工地上吊车正吊着一小车建筑材料匀速上升，某时刻小车边缘脱离一小块石子，则它脱离后(不计空气阻力)：(　　　 )

A.立即向下运动　　　　　　　 B.仍将向上运动一小段时间

C.它只受重力作用　　　　　　 D.它除受重力作用外，还受向上的冲力作用

9. 下列各组共点的三个力中，不可能平衡的是(　　　　 )

A．20N、20N、20N　　　　　　　　 B．30N、40N、80N　

C． 20N、30N、50N　　　　 　　　D．40N、70N、80N

8．水平桌面上一重200牛的物体，与桌面间的滑动摩擦系数为0.2，当依次用15N，30N，80N的水平拉力拉此物体时，物体受到的摩擦力依次为：

(最大静摩擦力等于滑动摩擦力) 　　　　　　　(　　　　　　　 )

　　　　 A．15N，30N，40N；　　　　　　　　　　　　　　　　　　　　 B．0N，15N，15N；

　　　　　 C．0N，20N，40N；　　　　　　　　 　　 D．15N，40N，40N。
