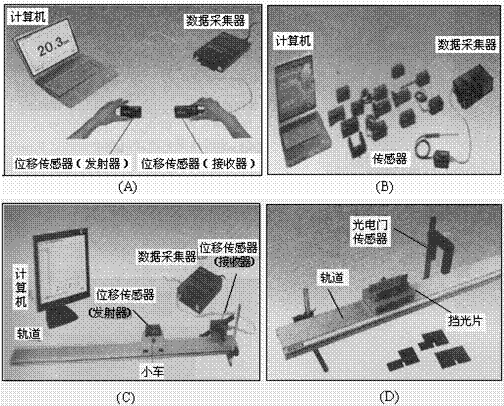

1．“DIS”实验即“数字化信息系统”实验，以下四幅照片中“用DIS测变速直线运动瞬时速度”的实验装置图是__________；“用DIS测位移和平均速度” 的实验装置图是________； “用DIS测定加速度”的实验装置图是________。(选填照片下对应的字母)(3分)

6．如图所示，G为光滑圆柱，置于光滑斜面上，挡板AB可绕B点转动。挡板与斜面间的夹角θ＜90°，当转动挡板使θ逐渐变大直至AB板水平的过程中，AB板受到的压力大小将________________，斜面受到的压力大小将_____________。

5．物体受到水平面上的几个共点力的作用，处于平衡状态。如果只将其中一个向北的20N的力撤去，其余的力不变，则物体所受到的合力为　　　　　 N；如果只将向北的20N的力向东转90°，其余的力不变，则这时物体受到的合力为　　　 N。

4．如图是A、B两物体运动的位移-时间图像，由图可知，两物体出发时相距__________m，经过________秒钟两物体相遇。

3．一根绳子受200N的拉力就会被拉断，如果两人沿反方向同时拉绳，则每人用力为________N时绳子就会被拉断；如果将绳的一端固定在墙上，一个人用力拉绳子另一端，则这人用________N的力时，绳子会被拉断。

2．甲、乙两物体同时由静止开始做匀加速直线运动，甲物体第一秒内位移是2m，则第三秒内位移是_________ m；乙物体开始运动第一个1m历时2s，则经过第三个1m历时_________s。

1．1960年第11届国际计量大会通过了国际通用的国际单位制，规定了7个基本物理量的单位，力学中有三个基本物理量，除了时间的单位是秒(s)以外，请你写出另外两个基本物理量的单位，它们分别是　　　　　　　　 和　　　　　　　　 。

10．如图所示，沿平直轨道上运动的火车车厢中有一光滑的水平桌面，桌面上有一弹簧和小球，弹簧左端固定，右端栓着小球，弹簧处于原长状态。现发现弹簧的长度变短，关于弹簧长度变短的原因，以下判断中正确的是…………(　　 )

(A)可能火车向右运动，速度在增加中

(B)可能火车向右运动，速度在减小中

(C)火车一定向左运动，速度在增加中

(D)火车一定向左运动，速度在减小中

9．一起交通事故，一辆汽车与行人相撞，结果行人受重伤，而汽车几乎没有任何损伤，对此现象，以下解释正确的是………………( 　　)

(A)由于汽车的质量比行人的质量大，所以汽车对行人的作用力大于行人对汽车的作用力

(B)由于汽车的速度比行人的速度大，所以汽车对行人的作用力大于行人对汽车的作用力

(C)汽车的表面坚硬，所以汽车对行人的作用力大于行人对汽车的作用力

(D)汽车对行人的作用力与行人对汽车的作用力大小是相等的，此作用力足以使行人受伤

8．已知两个力的合力大小是10N，其中一个分力与合力间的夹角为30º，则另一个分力的最小值是…………………………………… (　　 )

(A)10N　　 (B)7N　　 (C)5N 　　　(D)3N
