9．在如图所示的电路中电源电动势为E，内电阻为r。闭合开关S，

待电流达到稳定后，电流表示数为I，电压表示数为U，电容

器C所带电荷量为Q，将滑动变阻器P的滑动触头, 从图示位

置向a一端移动一些，待电流达到稳定后，则与P移动前相

比　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．U变小　 　　　　　　　　　 B．I变小　 　　　　　　　　　 C．Q增大　 　　　　　　　 D．Q减小

8．如图所示是一个双量程电压表，表头是一个内阻R_g=500Ω，满刻度电流为I_g=1mA的毫安表，现接成量程分别为10V和100V的两个量程，则所串联的电阻R₁和R₂分别为　　　　　　　

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．9500Ω，9.95×10⁴Ω　　

B．9500Ω，9×10⁴Ω

C．1.0×10³Ω，9×10⁴Ω　　

D．1.0×10³Ω，9.95×10⁴Ω

7．利用如图所示电路可测出电压表的内阻，电源的内阻可以忽略。R为电阻箱，当R取不同阻值时，电压表均对应有不同读数U。多次改变电阻箱的阻值，所得到的-R图象为A、B、C、D四个图象中的哪一个　　　　　　　　　　　 (　　 )

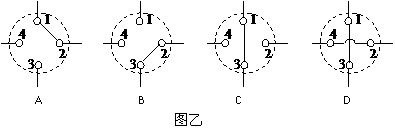

6．有一家用电熨斗，其电路结构如图甲所示，改变内部连线方式可以使电熨斗处于断开状态和获得低、中、高三个不同的温度挡，图乙是它的四种不同的连接方式，其中能获得高挡温度的是　　　　　　　　　　　　　　　　　　 　　　 　　　　　　　　　　　　　　　　　　　　　 (　　 )

　图甲

5．(改编)如图所示电路，闭合开关时灯不亮，已经确定是灯泡断路

或短路引起的，在不能拆开电路的情况下(开关可闭合，可断开)，

现用一个多用电表的直流电压挡、直流电流挡和欧姆挡分别对故

障作出如下判断(如表所示)：

以上判断，正确的是　　　　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．只有1、2对　　　 B．只有3、4对　　　 C．只有1、2、4对　　 D．全对

4．(改编)若加在某导体两端的电压变为原来的3/5时，导体中的电流减小了0.4 A。如果所加电压变为原来的2倍，则导体中的电流为　　 　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．1.0 A　　 　　　　　　　　 B．1.5A　　 　　　　　　　 C．2.0 A　　 　　　　　　 D．2.5 A

3．下列各种说法中正确的是　　　　　　　　　　　　　　　　 　　　　　　　　　　　　　　　 (　)

A．电流的定义式，适用于任何电荷的定向移动形成的电流

B．电源的负载增加，输出功率一定增大

C．电源的电动势越大，电源向外电路输出电能的效率越高

D．从可知，导体中的电流减小到近似等于零时，导体的电阻将趋向无穷大

2．下列说法，正确的是　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．电源向外电路提供的电能越多，表示电动势越大

B．电动势在数值上等于电源将单位正电荷从负极移送到正极时，非静电力所做的功

C．电源的电动势与外电路有关，外电路电阻越大，电动势就越大

D．电动势越大的电源，将其他形式的能转化为电能的本领越大

1．如图所示为一磁流体发电机示意图，A、B是平行正对的金属板，等离子体(电离的气体，由自由电子和阳离子构成，整体呈电中性)从左侧进入，在t时间内有n个自由电子落在B板上，则关于R中的电流大小及方向判断正确的是　 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 (　　 )

A．I=，从上向下　　　

B．I=，从上向下

C．I=，从下向上　　　

D．I=，从下向上

19．两平行金属板A、B水平放置，一个质量为m=5×10^-6kg 的带电微粒以v₀=2m/s的水平速度从两板正中位置射入电场，如图所示，A、B间距为d=4cm，板长l = 10crn. (g取10m/s² )

　 (1)当A、B间电压U_AB=1.0×10³V时，微粒恰好不发生偏转，求该微粒的电性和电荷量．

　 (2)令B板接地，要使该微粒能穿过电场，求A板的电势．
