12、(8，9，10班同学做)(15分)将满偏电流I_g=300μA、内阻未知的电流表G改装成电压表并进行核对。

(1)利用如图11(a)所示的电路测量电流表G的内阻(图中电源的电动势E=4V)：先闭合S₁，调节R，使电流表指标偏转到满刻度；再闭合S₂，保持R不变，调节R´，使电流表指标偏转到满刻度的，读出此时R´的阻值为200Ω，则电流表内阻的测量值R_g=___________Ω。

(2)将该表改装成量程为3V的电压表，需___________(填“串联”或“并联”)阻值R₀=___________Ω的电阻。

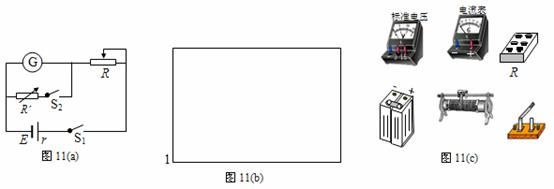

(3)把改装好的电压表与标准电压表进行核对，试在图11 (b)所示的方框画出实验电路图，并在图11 (c)所示实物图连接好线路。

12、(8，9，10班同学不做)(15分)用落体法验证机械能守恒定律的实验中：

①运用公式对实验条件的要求是在打第一个点时，重锤恰好由静止开始下落，为此，所选择的纸带第1、2点间的距离应接近___________。

②某同学实验步骤如下：

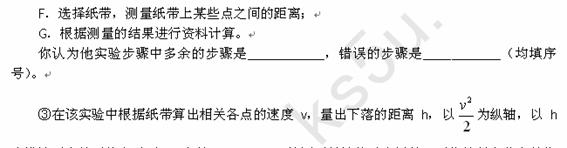

A．用天平准确测出重锤的品质；

B．把打点定时器架在铁架台上，并接上直流电源；

C．将纸带一端固定在重锤上，另一端穿过打点定时器的限位孔，使重锤靠近打点定时器；

D．先释放重锤，后接通电源；

E．取下纸带，再重复几次；

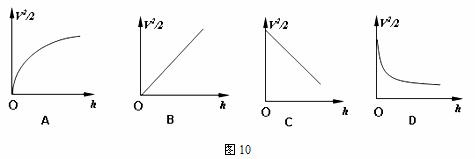

为横轴画出的图线应是图10中的___________就证明机械能是守恒的，图像的斜率代表的物理量是___________。

11、如图9所示，在无限长的光滑绝缘的水平直轨道上有两个带电小球a和b，a球品质为2m，带电量为+q，b球品质为m，带电量+2q，两球相距较远且相向运动，某时刻a、b球的速度大小依次为v和1.5v，由于静电斥力的作用，它们不会相碰，则下列叙述正确的是(　　 )

A．两球相距最近时，速度大小相等、方向相同

B．a球与b球所受的静电斥力对两球始终做负功

C．a球一直沿原方向运动，b球要反向运动

D．a、b两球都要反向运动，但a球先反向

10、如图8所示是从灯丝发出的电子经加速电场加速后，进入偏转电场，若加速电压为U₁，偏转电压为U₂，要使电子在电场中的偏转量y增大为原来的2倍，在保持其它物理量不变条件下，可供选用的方法有，使(　 )

A．U₁减小为原来的一半　　　　 　　　　　　　

B．U₂减小为原来的一半

C．偏转电场极板长度增大为原来的2倍

D．偏转电场极板距离增大为原来的2倍

9、如图7所示直线是真空中某电场的一条电场线，A、B是这条直线上的两点，一电子以速度v_A经过A点向B点运动，经过一段时间后，电子以速度v_B经过B点，且v_A与v_B方向相反，则(　 )

A．A点的场强一定大于B点的场强

B．A点的电势一定低于B点的电势

C．电子在A点的动能一定小于它在B点的动能

D．电子在A点的电势能一定小于它在B点的电势能

8、如图6所示，一带电小球固定在光滑水平面上的O点，虚线a、b、c、d是带电小球激发电场的四条等距离的等势线。一个带电小滑块从等势线d上的1处以水平初速度v₀运动，结果形成了实线所示的小滑块运动轨迹。1、2、3、4、5是等势线与小滑块运动轨迹的一些交点。由此可以判定(　　 )

A．固定小球与小滑块电性一定相同

B．在1、2、3、4、5五个位置上小滑块具有的动能与电势能之和一定相等

C．在整个过程中小滑块的加速度先变大后变小

D．小滑块从位置1到2和从位置3到4的过程中，电场力做功的大小关系是W₁₂＝3W₃₄

6、如图4所示，质量为m的物体P放在光滑的倾角为θ的直角劈上．同时用力F向左推劈．使P与劈保持相对静止．当前进的水平位移为s时，劈对P做的功为(　 )

A . Fs　　　　　　　　　 　　　　　　 　　　　 B． 　

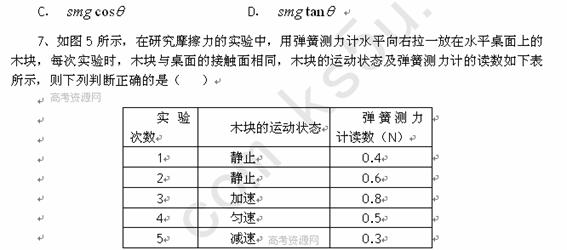

A．木块受到摩擦力的最大值为0.8N　　　　　

B．木块受到的最大静摩擦力一定为0.6N

C．在这五次实验中，木块受到的摩擦力大小有三次是相同的

D．在这五次实验中，木块受到的摩擦力大小有两次是相同的

5、水平放置的平行板电容器与一电池相连，在电容器的两　

板间有一带正电的质点处于静止状态，现将电容器两板间的距离增大，则(　　 )

A．电容变大，质点向上运动　　　　　 B．电容变大，质点向下运动

C．电容变小，质点保持静止　　　　　 D．电容变小，质点向下运动

4、如图3所示，一金属球原来不带电，现沿球的直径的延长线放置一均匀带电的细杆MN，金属球上感应电荷产生的电场在球内直径上a、b、c三点的场强大小分别为E_a、E­_b、E_c，三者相比较(　 )

A．E_a最大　　　　　　　　 B．E_b最大

C．E_c最大　　　　　　　　 D．E_a＝E_b＝E_c

3、如图2所示的非匀强电场中，如果电荷量q＝10^－5C的正点电荷仅在电场力的作用下由A点移动到B点，电场力做功为8×10^－3J，则(　 )

A．电场中A、B两点间的电势差为80V

B．该点电荷由A点移到B点电势能增加了8×10^－3J

C．该点电荷由A点移到B点电势能减少了8×10^－3J

D．该点电荷受到电场力的大小，在A点时比在B点时大
