5、一只小灯泡，标有“3V、0.6W”字样。现用右下图给出的器材测量该小灯泡正常发光时的电阻R₁。(滑动变阻器最大阻值为10Ω；电源电动势为12V，内阻为1Ω；电流表内阻为1Ω，电压表的内阻为10kΩ)。

(1)在设计电路的过程中，为了尽量减小实验误差，电流表应采用　　　　 (选填“内接”或“外接”)法。滑动变阻器的连接方式应采用　　　　 (选填“分压式”或“限流式”)

(2)将你所设计的实验电路图(尽量减小实验误差)画在左下方的虚线框中。

(3)用笔画线当导线，根据设计的电路图将实物图连成完整的电路(图中有三根导线已经接好)。开始时，滑动变阻器的滑动触头应该移到最　　　　　 端(选填“左”或“右”)。

(4)若小灯泡发光暗时的电阻为R₂，你根据所学的知识可判断出R₁与R₂的大小关系为：R₁

　　　　 R₂(选填“大于”、“等于”或“小于”)

4.0mA，由此可知，用____ ____图测得Rx的误差

较小，测量值 Rx=___　 _____Ω。

3.0mA，用(b)图测得的数据是2.9V，

4、一个未知电阻，无法估计其电阻值，某同学

用伏安法测量此电阻，用图(a)(b)两种电

路各测一次，用(a)图所测数据为3.0V，

3. 在“描绘小灯泡的伏安特性曲线”的实验中，小灯泡标有“3.8V、1.14W”字样；电压表V量程5V，内阻约为5kΩ；直流电源E的电动势4.5V，内阻不计；开关S及导线若干；其他供选用的器材还有：电流表A₁量程250mA，内阻约为2Ω；电流表A₂量程500mA，内阻约为1Ω；滑动变阻器R₁阻值0-10Ω；滑动变阻器R₂阻值0-2kΩ。为了使调节方便，测量的准确度较高：　

①实验中应选用电流表　　　 ，滑动变阻器　　　 。

②在虚线框内画出实验电路图。

③这个实验的系统误差是由　　　　　 引起的，小灯泡电阻的测量值　　　 真实值(填“大于”、“等于”或“小于”)。

④由正确实验操作得到的数据描绘出小灯泡的伏安特性曲线如图(1)所示，将本实验用的小灯泡接入图(2)所示的电路，电源电压恒为6V，定值电阻R₁=30Ω。电流表读数为0.45A，此时小灯泡消耗的实际功率为　　　 W。 (不计电流表的内阻)。

2.与打点计时器一样，光电计时器也是一种研究物体运动情况的常用计时仪器，其结构如图甲所示，a、b分别是光电门的发射和接受装置w*w^w.k&s#5@，当有物体从a、b间通过时，光电计时器就可以显示物体的挡光时间。

现利用图乙所示装置验证机械能守恒定律。图中AB是固定的光滑斜面，斜面的倾角为30°，1和2是固定在斜面上适当位置的两个光电门，与它们连接的光电计时器都没有画出。让滑块从斜面的顶端滑下，光电门1、2各自连接的光电计时器显示的挡光时间分别为5.00×10^-2s、2.00×10^-2s。已知滑块质量为2.00kg，滑块沿斜面方向的宽度为5.00cm，光电门1和2之间的距离为0.540m，g=9.80m/s²，取滑块经过光电门时的速度为其平均速度。保留三位有效数字，问：⑴滑块通过光电门1时的速度v₁=______m/s，通过光电门2时的速度v₂=______m/s。

⑵滑块通过光电门1、2之间的动能增加量为_______J，重力势能减少量为_______J。

⑶结论：___________________________________________________。

⑷若在误差允许范围内，两者不等，则可能的原因是_________　　　 _______________。

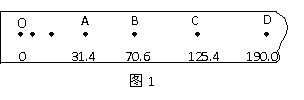

1.在“验证机械能守恒定律”的实验中，质量为1kg的重锤自由下落，通过打点计时器在纸带上记录运动过程，打点计时器所接电源为6V、50Hz的交流电源，如图1所示，纸带上O点为重锤自由下落时纸带打点起点，选取的计数点A、B、C、D依次间隔一个点(图中未画出)，各计数点与O点距离如图所示，单位为mm，重力加速度为9.80m/s² ，则

(1)打点计时器记录B点时，重锤速度v_B=_______，重锤动能E_KB=__________。

(2)从开始下落算起，打点计时器记录B点时，重锤势能减少量为　　　　　　 。(小数点后保留三位)

20．(11分)质量m＝20kg的物体．在水平恒力F的作用下，沿水平面做直线运动。已知物体开始向右运动，物体的v-t图象如图所示。g取l0 m/s²。

(1)画出物体在0-4s内的两个运动过程的受力示意图；

(2)求出这两过程物体运动的加速度和方向；

(3)求出水平恒力F的大小和方向；

(4)求出物体与水平面间的动摩擦因数μ．。

19．(10分)质量为2kg的物体在40N水平推力作用下， 1s内沿竖直墙壁，静止开始下滑3m。求：(取g＝10m/s²)

(1)物体运动的加速度；

(2)物体受到的摩擦力；

(3)物体与墙间的动摩擦因数

18．(10分)某同学住在一幢高楼中，他放学回家时从一层乘电梯回家，电梯开始匀加速上升，经过4s速度达2m/s，然后以这个速度匀速上升了9s，最后又经过4s的匀减速上升，电梯到达他住的楼层停下了。求：_K^S*5U.C#O

(1)电梯加速上升的加速度；

(2)最后4s上升的距离；

(3)他大约住在几层？
