17．(10分)如图所示两物体M、m 用跨过光滑定滑轮的轻绳相连，m放在水平面上，M重20N，M、m均处于静止状态，OA、OB与水平面的夹角分别为30°、60°，求：

(1)OA、OB对M的拉力大小.

(2)m受到水平面的静摩擦力的大小和方向.

16．(10分) 列车正以v=30m/s的速度行驶，接到前方小站的请求在该站停靠1min，接一个危重病人上车．司机决定以加速度＝－0.6m/s²匀减速运动到小站，停车1min后以加速度＝1.0m/s²匀加速启动，恢复到原来的速度行驶．试问由于临时停车共耽误了多长时间?

15．(8分)如图所示，一质点沿半径为r=20cm的圆周自A点出发，逆时针运动2s，运动圆周到达B点，求：

(1)质点的位移和路程.

(2)质点的平均速度和平均速率.

14．(8分)(1)在测定匀变速直线运动加速度的实验中，选定一条纸带如图所示，其中0、1、2、3、4、5、6都为记数点，其中两相邻计数点间有四个点未画出。测得：x₁=1.40cm，x₂=1.90cm，x₃=2.38cm，x₄=2.88cm，x₅=3.39cm，x₆=3.87cm。

①在计时器打出点4时，小车的速度v₄ =　　　 cm/s，全过程加速度a =　　　 cm/s²。

②如果当时电网中交变电流的频率是f=51Hz，而做实验的同学并不知道，那么加速度的测量值与实际值相比________　　 ___(选填：偏大、偏小或不变)．

(2)滴水法测重力加速度的作法如下：

①让水滴落到垫起来的盘子上，可以听到水滴每次碰盘子的声音，仔细地调整水龙头的阀门，使第一滴水碰到盘的瞬间，同时第二滴水正好从阀门处开始下落。

②从听到某个水滴的声音时开始计时，并数“0”，以后每听到一次响声，顺次加1，直到数到“100”，计时停止，秒表上时间为40s。

③用米尺量出水龙头滴水处到盘子的距离为78.56cm。

根据上述实验所得的数据，计算出重力加速度的值为________ m/s²。

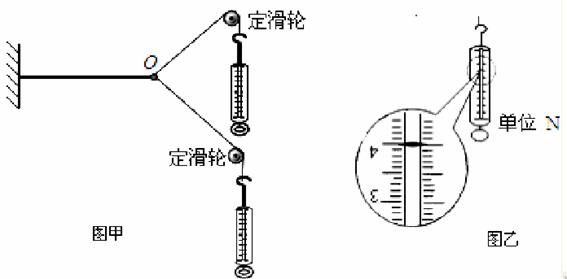

13．(4分)图甲为“探究求合力的方法”的实验装置．

(1)下列说法中正确的是　　　　

A.在测量同一组数据F₁、F₂和合力F的过程中，橡皮条结点O的位置不能变化

B.弹簧测力计拉细线时，拉力方向必须竖直向下

C.F₁、F₂和合力F的大小都不能超过弹簧测力计的量程

D.为减小测量误差，F₁、F₂方向间夹角应为90°

(2)弹簧测力计的指针如图乙所示，由图可知拉力的大小为____　 _N.

12．如图所示，一斜面体静止在粗糙的水平地面上，一物体恰能在斜面体上沿斜面匀速下滑，可以证明此时斜面不受地面的摩擦力作用.若沿平行于斜面的方向用力向下推此物体，使物体加速下滑，斜面体依然和地面保持相对静止，则斜面体受地面的摩擦力(　 　)

A．大小为零　　B．方向水平向右　　 C．方向水平向左　　 D．大小和方向无法判断

11．重为G的物体系在两根等长的细绳OA、OB上，轻绳的A端、B端挂在半圆形的支架上，如图所示，若固定A端的位置，将绳OB的B端沿半圆形支架从水平位置逐渐移至竖直位置C，在此过程中两细绳上的拉力大小变化情况正确的是(　 　)

A．OB绳上的拉力先增大后减小　　　 B．OB绳上的拉力先减小后增大

C．OA绳上的拉力先增大后减小　　　 D．OA绳上的拉力不断减小

10．某物体在四个共点力的作用下处于静止状态，若F₄的方向沿逆时针转90^○而保持其大小不变，其余三个力的大小和方向保持不变，则此时物体所受合力大小为(　 )

A．₄　　　 B．2F₄C．F₄　　　 　　　 D．F₄

9．如图所示，a为水平输送带，b为倾斜输送带。当行李箱随输送带一起匀速运动时，下列判断中正确的是( 　)

A．a、b上的行李箱都受到两个力作用

B．a、b上的行李箱都受到三个力作用

C．a上的行李箱受到三个力作用， b上的行李箱受到四个力作用

D．a上的行李箱受到两个力作用， b上的行李箱受到三个力作用

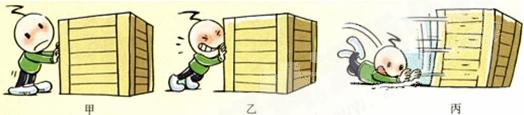

8．如图所示，在甲图中，小孩用80N的水平力推木箱，木箱不动，则木箱此时受到的静摩擦力大小为　　 N；在乙图中，小孩用至少100N的水平力推木箱，木箱才能被推动，则木箱与地面间的最大静摩擦力大小为　　 N；在丙图中，小孩把木箱推动了，若此时木箱与地面间摩擦力大小为90N，木箱对地面的压力大小为200N，则木箱与地面间动摩擦因数为μ=　　 依次填入以上空格的正确答案是(　 )

A．0、80、0.45　　　　 B．80、100、0.45 　　C．80、80、0.90　　 D．80、100、0.90
