20．(8分) 如图所示, 重100N的物体，用轻质细绳a和b悬挂，绳a水平、绳b与水平方向成60⁰角，试回答下列问题：

(1)以结点O为研究对象，试画出其受力示意图。

(2)求绳a、b对重物的拉力、大小。

19.如图是打点计时器测定匀加速直线运动的加速度时得到的一条纸带,测出AB＝1.2cm，AC＝3.6cm，AD＝7.2cm.，A、 B、C、D是每隔5个计时点的计数点.则运动物体的加速度a＝____　　 __m/s²，打B点时运动物体的速度v_B＝__　　 ______m/s。　

18．(1) 在探究“互成角度的两个力的合成”的实验中，下列叙述中正确的是( 　　　)

　　 A．两弹簧秤的拉力可以同时比橡皮条的拉力大

　　 B．若橡皮条的拉力是合力，则两弹簧秤的拉力是分力

　　 C．两次拉橡皮条时，需将橡皮条拉到同一位置，这样做的目的是保证两次弹簧秤拉的效果相同

D．若只增大某一只弹簧秤的拉力大小，而又要保证橡皮条结点的位置不变，只需调整另一只弹簧秤拉力的大小即可

(2)探究步骤中：

a、在水平放置的木板上垫一张白纸，把橡皮条的一端固定在木板上，另一端拴两根细线，通过细线同时用两个弹簧秤互成角度地拉橡皮条，使它与细线的结点达到某一位置O点，在白纸上记下O点和两个弹簧秤的读数F₁和F₂。

b、只用一个弹簧秤通过细绳拉橡皮条，使它的伸长量与用两个弹簧秤拉时伸长量一样，记下此时弹簧秤的读数F和细线的方向。　　　　

以上两步骤均有错误和疏漏，请指出错误和疏漏。　

在a　 中是 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

在b　 中是 　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　

17．有四个运动的物体A、B、C、D从原点同时向同一方向作直线运动，物体A、B运动的x-t图象如下图甲所示，物体C、D运动的v-t图象如图乙所示，由图象可以判断出物体A做的是___　　 _______运动；物体C做的是　　　　　　　　　 运动(填“匀速直线”，“匀加速直线”或“匀减速直线”)．在0-3 s的时间内，物体B运动的位移为____　 ____m，物体D距C的最远距离为____________m．

16．重量为100N的木箱放在水平地板上，至少要用40N的水平推力，才能使它从原地开始运动，则木箱与地面间的最大静摩擦力为 　　　　N。若用35N的水平推力推木箱，木箱所受的摩擦力是　 　　　　　N。

15. 汽车以20m/s的速度做匀速直线运动，刹车后的加速度为5m/s²，刹车时间

为 　　　　　s，那么开始刹车后2s与开始刹车后6s汽车通过的位移之比为 　　　　

14．物体受三个共点力的大小分别为11N、5N、8N，合力的最大值为 　　　　N，最小值为 　　　　N。

13．某人早上7:50从A处沿直线开始散步，9：10分回到A处，散步的总路程是2400m。则此人散步的总时间是 　　　s，平均速度是 　　　　　m/s。

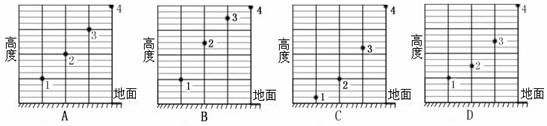

12．四个小球在离地面不同高度处，同时从静止释放，不计空气阻力，从某一时刻起每隔相等的时间间隔，小球依次碰到地面。则刚刚开始运动时各小球相对地面的位置可能是( )

11．如图所示，在竖直光滑的墙上用细线悬挂一重为G的小球，悬线与水平方向的夹角为q，细线和墙对小球作用力F₁、F₂的大小分别为(　　 )

A　 F₁=Gcosq， F₂=Gsinq　　　

B 　F₁=Gcosq， F₂=Gtanq

C 　F₁=G/sinq， F₂=Gcotq　 　　

D 　F₁ =G/cosq，F₂=Gtanq
