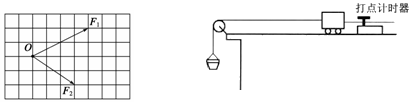

12．在“探究力的平行四边形定则”的实验中,两弹簧秤拉力的图示在下图中作出，方格每边的长度表示1.0N，O是橡皮筋的一个端点.用两个直角三角板按照作图法作出合力F的图示,得到的合力的大小为______N。(结果保留两位有效数字)

11．做匀变速直线运动的小车，牵引一条纸带通过打点计时器，交流电电源的频率是50Hz，由纸带上打出的某一点开始，每5个点剪下一段纸带(每条除两端外，中间部分还有4个打印点)，按右图所示，每一条纸带下端与x轴相重合，在左边与y轴平行，将纸带粘在坐标系中，求：物体在这0.6秒内的平均速度为 　　m/s，物体运动的加速度是　　 　　 m/s²。(计算结果保留两位有效数字)

10．在光滑水平面上有一物块受水平恒力F的作用而运动，在其正前方固定一个足够长的轻质弹簧，如右图所示，在从物块与弹簧接触开始，到将弹簧压至最短的过程中，下列说法中正确的是( )

A. 物块接触弹簧后即做减速运动

B. 物块接触弹簧后,向右先加速后减速直至速度为零停下来

C. 当弹簧处于压缩量最大时，物块的加速度不等于零

D. 当物块的速度为零时，它所受的合力不为零

9．飞机的起飞过程是由静止出发，在直跑道上加速前进，等达到一定速度时离地. 已知飞机加速前进的路程为1600m，所用时间为40s，假设这段运动为匀加速运动，用a表示加速度，v表示离地时的速度，则(　　　 )

A．a＝2m／s²、v＝80 m／s　　　　 B．a＝1m／s²、v＝40 m／s

C．a＝2m／s²、v＝40 m／s　　　 　D．a＝1m／s²、v＝80 m／s

8．为了测量子弹射出枪口的速度，两人用如图所示的装置进行测量，重木板用细线悬于高处，甲同学持枪在距板水平距离100m的地方射击，枪固定且枪管保持水平并瞄准木板的中心O，乙同学用剪刀剪断细线后，甲立即开枪，甲同学的反应时间约为0.1s(即看到乙同学剪断细线到子弹射出枪口的时间)，结果木板上的弹孔在O点正上方的A点，测得OA距离为15cm，估算子弹离开枪口的速度约为(　　 )

A．0.8×10³ m/s　　　 　 B. 1.0×10³ m/s

C. 1.2×10³ m/s　　　 　　 D. 1.4×10³ m/s

7．一个物体以初速V0开始沿光滑斜面上滑,在以后的整个运动过程中,物体的速度图象为(设沿斜面向上为正方向)(　 )

6．用相同材料做成的A、B两木块的质量之比为3∶2，初速度之比为2∶3，它们在同一粗糙水平面上同时开始沿直线滑行，直至停止，则它们(　　 )

A. 滑行中的加速度之比为1∶1　　　　　 B. 滑行的时间之比为2∶3

C. 滑行的距离之比为4∶9　　　　　　　 D. 滑行的距离之比为3∶2

5．用计算机辅助实验系统做验证牛顿第三定律的实验∶用一辆电玩具汽车拖运另一辆无动力的玩具汽车，在两车挂接处装上传感器探头，并把它们的挂钩连在一起. 当电玩具汽车通电后拉着另一辆车向前运动时，可以在显示器屏幕上呈现相互作用力随时间变化的图像，如图所示. 观察分析两个力传感器的相互作用力随时间变化的曲线，可以得出以下实验结论，其中正确的是(　　　 )

A. 作用力与反作用力的大小时刻相等

B. 作用力与反作用力作用在同一物体上

C. 作用力与反作用力大小相等，方向相反

D. 作用力与反作用力方向相同

4．如图，物体静止于光滑水平面M上，水平恒力F作用于物体，现要使物体沿着OO’方向做直线运动(F和OO’都在M平面内)。那么必须同时再加一个力F’，这个力的最小值是(　　　 )

A．Fcosθ　　　 　　　　　 B．Fsinθ　

C．Ftanθ　　　 　　　　　　　　　 D．Fcotθ

3．如图所示，有一质量为m的小木块，由碗边滑向碗底，碗的内表面是半径为R的圆弧，由于阻力的作用，木块运动的速率不变，则木块在下滑过程中：(　 )

A．运动的加速度为零

B．运动的加速度恒定

C．所受合外力为零　　

D．所受合外力大小不变，方向随时间不断改变
