22．(本题12分)如图所示，电阻R₁为6Ω，电源内阻r为1Ω，当合上电键S且滑动变阻器R₂为3Ω时，电源的总功率为20W，电源的输出功率为16W，灯泡正常发光。求：

(1)电灯的电阻和灯的额定功率；

(2)当电键S断开时，为使灯泡正常发光，滑动变阻器的阻值应调到多少？

　2010-2011学年度第二学期期末考试

21．(本题12分)下表为“洪都”牌电动车一最新产品.

电动车工作在额定状态，则：

(1)工作电流多大？

(2)电动机内阻多大？

(3)若在平直公路上匀速行驶，则人及车受的阻力为人车重力的多少倍．

20．(本题10分) 如图所示，一绝缘细圆环半径为r，环面处于竖直平面内，场强为E的水平匀强电场与圆环平面平行。环上穿有一电量为+q、质量为m的小球，可沿圆环做无摩擦的圆周运动。电场力大小等于重力，重力加速度为g，若小球能完成完整的圆周运动，则

⑴小球经水平直径左端A点时的速度大小v_A是多大？

⑵当小球运动到圆环的最低点B点时，速度又是多大？此时小球对圆环的作用力是多少？

19. (本题10分)如图所示，两块平行金属板MN间的距离为d，两板间电压u随时间t变化的规律如右图所示电压的绝对值为U₀．t=0时刻M板的电势比N板低．在t=0时刻有一个电子从M板处无初速释放，经过1.5个周期刚好到达N板．电子的电荷量为e，质量为m．求：

⑴该电子到达N板时的速率v．

⑵在1.25个周期末该电子和N板间的距离s．

18．(本题8分)如图，带电平行板长为L，极板间距离为d，将电子(质量为m、电量为e)在两板中央以速度v₀垂直电场方向射入，飞出电场时侧位移为，不计重力，求:

　 (1)电子在电场中运动的时间为多少?此时所加

的偏转电压多大?

　 (2)进入电场的初速度不变, 若使电子不能射

出电场, 偏转电压应满足的条件 。

17．用伏安法测一节干电池的电动势和内电阻。

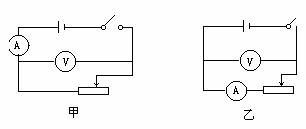

(1)用图所示的甲、乙两个供实验的电路图，实验时应选用电路图______。

(2)选用较好的电路后，由于安培表和伏特表内电阻对电路的影响，所测的电动势将偏______。

三计算题：(本题共5个小题，总分52分，计算题要写出必要的解题步骤，只写结果没有过程不得分)

16．现有“2.5V，0.5W”的小电灯，伏特表，安培表、电动势为3V的直流电源，滑动变阻器，导线，开关等。

⑴为了研究小电灯从电压从零到额定电压的发光情况，画出电路图。

(2)现有滑动变阻器的规格如下，实验时应选用＿。

R1∶0Ω- 20Ω

R2∶0Ω-200Ω

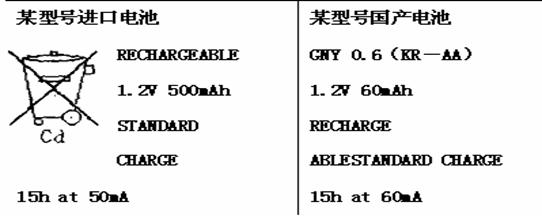

15.下图是两个电池外壳上的说明文字，某型号进口电池的电动势是　　 　　伏。国产电池最多可放出　　　 毫安时的电量；国产电池平均工作电流为0.03安，则最多可使用　　　 小时。

14.一电源向一电阻R供电，如图中AB为电源的端电压与电流的关系图线，直线OC为电阻R的两端电压与 电流的关系图线，由图可知电源消耗的功率　　 W，电源的内阻消耗的功率为　　　 W.

13．将一电量为q=210^-6 C的点电荷从无穷远移至电场中某点，电场力做功为410^-5 J，求A点的电势
