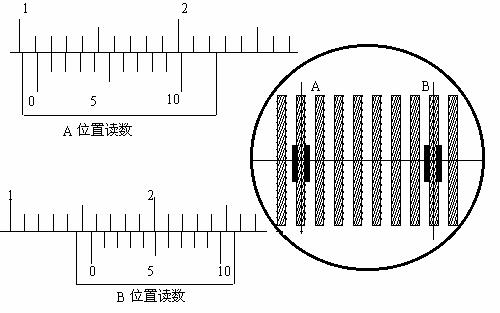

16．利用双缝干涉测定光的波长实验中，取双缝间距d=0.5mm, 双缝光屏间距离L=0.5m,用某种单色光照射双缝得到干涉图象如图，分划板在图中A、B位置时游标卡尺读数如图，则图中A位置的游标卡尺读数为　　　　　　　　 　mm，B位置的游标卡尺读数为　　　　　　　　 mm 　，单色光的波长为　 　　　　m。

15．如图所示，一储油圆桶，底面直径与桶高均为d。当桶内无油时，从某点A 恰能看到桶底边缘上的某.点 B。当桶内油的深度等于桶高一半时，在A点沿AB方向看去，看到桶底上的C点，C、B相距。

由此可得油的折射率 n =_________ ；光在油中传播的速度 v = ________m／s (结果可用根式表示)

14．各色光通过玻璃棱镜发生色散时的偏折角度不同，其中紫光的偏折角度比红光的大，这是由于在玻璃中紫光的传播速度_________(填“大于”或“小于”)红光的传播速度，因此，玻璃对紫光的折射率_______(填“大于”或“小于”)玻璃对红光的折射率。

13．如图所示，是利用插针法测定玻璃砖折射率的实验得到的光路图．玻璃砖的入射面AB和出射面CD并不平行，则　

(1) 出射光线与入射光线　　　　　 ．(填仍平行或不平行)．

(2)以入射点O为圆心，以R=5cm长度为半径画圆，与入射线PO交于M点，与折射线OQ交于F点，过M、F点分别向法线作垂线，量得MN=1.68cm，EF=1.12cm,则该玻璃砖的折射率n=　　　　　 　

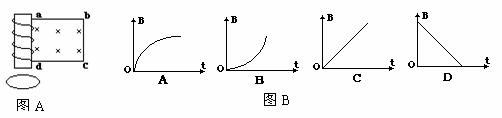

12．如图A所示，竖直放置的螺线管与导线abcd构成回路，导线所围区域内有一垂直纸面向里的变化的匀强磁场，螺线管下方水平面桌面上有一导体圆环。导线abcd所围区域内磁场的磁感强度按图B中哪一图线所表示的方式随时间变化时，导体圆环将受到向上的磁场力作用(　 　　)

第Ⅱ卷(非选择题)题　　 共72分

11.下图所示的4种明暗相间的条纹，分别是红光、蓝光各自通过同一个双缝干涉仪器形成的干涉图样以及黄光、紫光各自通过同一个单缝形成的衍射图样(灰黑色部分表示亮纹).则在下面的四个图中从左往右排列，亮条纹的颜色依次是( 　　)

A.红黄蓝紫　　　　　　　　　　　　　 B.红紫蓝黄

C.蓝紫红黄　　　　　　　　　　　　　 D.蓝黄红紫

10． 如图所示，两块相同的玻璃等腰三棱镜ABC置于空气中，两者的AC面相互平行放置，由红光和蓝光组成的细光束平行于BC面从P点射入，通过两棱镜后，从a、b两点射出。对于从a、b射出的这两束光下列说法正确的是(　 　)

A．从a点射出的为蓝光，从b点射出的为红光

B．从a、b两点射出的两束光不平行

C．从a、b两点射出的两束光仍平行，且平行于BC

D．在玻璃中从a点射出的光的传播速度比从b点射出的光的传播速度小/北京

9．一交流电压的图象如图所示，将该交流电压加在一阻值为22Ω的电阻两端，下列说法中正确的是(　 )

A．该电阻消耗的功率为1100W

B．该交流电压的瞬时值表达式为

C．并联在该电阻两端的交流电压表的示数为110V

D．流过电阻的电流方向每秒改变50次

8．右图为氢原子能级的示意图，现有大量的氢原子处于n=4的激发态，当向低能级跃迁时辐射出若干不同频率的光。关于这些光下列说法正确的是：(　 　　　)

A．最容易表现出衍射现象的光是由n=4能级跃迁到n=1能级产生的

B．频率最小的光是由n=2能级跃迁到n=1能级产生的

C．这些氢原子总共可辐射出3种不同频率的光

D．用n=2能级跃迁到n=1能级辐射出的光照射逸出功为6.34eV的金属铂能发生光电效应

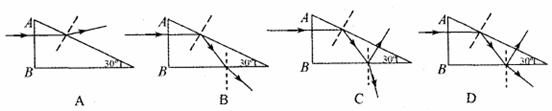

7．如图所示，一束光从空气垂直射到直角棱镜的AB面上，已知棱镜材料的折射率为1.4，则这束光进入棱镜后的光路图应为下面四个图中的　　 (　 )
