18．(12分)如图12甲所示，面积为0.2 m²的10匝线圈处在匀强磁场中，磁场方向垂直线圈平面，已知磁感应强度随时间变化规律如图乙所示。电阻R=6Ω，线圈电阻r=4Ω，试求：

(1)回路中的磁通量变化率；

(2)回路中的电流。

17．(11分)如图11所示，两根电阻忽略不计的平行光滑金属导轨ab、cd置于匀强磁场中，磁场方向垂直纸面向里，两导轨间的距离L=0.6m。电阻R=2Ω，金属杆MN阻值r=1Ω，当用外力F拉着金属杆MN沿两条导轨向右匀速滑动，速度v=10m/s，产生的感应电动势为3V。求：

(1)磁场的磁感应强度B为多少？

(2)导体杆MN所受的拉力多大？

16．(8分)光敏电阻是一种导电性能随入射光的强弱而改变的半导体器件。当光敏电阻受到光照时，其导电性能显著增强。光敏电阻的基本特性有伏安特性、光照特性、光谱特性等。

(1)如图10甲所示，某同学想用多用电表研究光敏电阻的光照特性(光敏电阻的阻值与光照强弱的关系)时，应将多用表的选择开关置于合适的___________档；将一光敏电阻接在多用电表两表笔上，先用黑纸包裹着光敏电阻，此时表针指在某一位置；现拆下黑纸，并用手电筒照射光敏电阻，则表针将会向__________(填“左”或“右”)偏转。

(2)用如图10乙所示的电路探究该光敏电阻的伏安特性，要求光敏电阻两端的电压从0开始调节。请将图中所缺的导线补接完整。为了保证实验的安全，滑动变阻器的滑动触头P在实验开始前应置于　　　端(选填“a ”或“b”)。

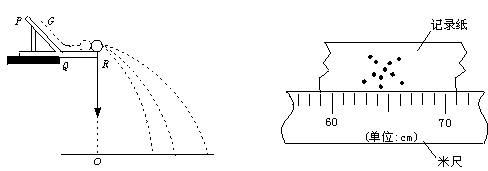

15．(共6分)某同学用图9甲所示装置通过半径相同的A、B两球的碰撞来验证动量守恒定律。图中PQ是斜槽，QR为水平槽。实验时先使A球从斜槽上某一固定位置G由静止开始滚下，落到位于水平地面的记录纸上，留下痕迹.重复上述操作10次，得到10个落点痕迹。再把B球放在水平槽上靠近槽末端的地方，让A球仍从位置G由静止开始滚下，和B球碰撞后，A、B球分别在记录纸上留下各自的落点痕迹.重复这种操作10次。图甲中O点是水平槽末端R在记录纸上的垂直投影点.B球落点痕迹如图乙所示，其中米尺水平放置，且平行于G、R、O所在的平面，米尺的零点与O点对齐。

(1)(2分)碰撞后B球的水平射程应取为____cm.

(2)(4分)以下关于本次实验的说法，正确的有__________(填选项号，全部填对得4分，错选不得分，少选得2分)。

(A)斜槽的末端必须水平；

(B)A、B两球的半径必须相等；

(C)A、B两球必须用同种材料制成；

(D)A球和B球的质量可以不用测量。

14．小型交流发电机中，矩形金属线圈在匀强磁场中匀速转动，产生的感应电动势与时间呈正弦函数关系，如图8所示．此线圈与一个R = 9Ω的电阻构成闭合电路，线圈自身的电阻r = 1Ω，下列说法正确的是

A．交变电流的周期为0.2 s　　　

B．交变电流的频率为2.5Hz

C．发电机工作电流为2A

D．发电机输出的电功率为18W

13．图7中的小灯泡A、B完全相同，带铁心的线圈L的自感系数很大，但电阻可忽略不计，则

A．S闭合瞬间，A灯不亮，B灯立即亮

B．S闭合瞬间，B灯不亮，A灯立即亮

C．S闭合瞬间，A、B灯都立即亮

D．稳定后再断开S的瞬间，B灯立即熄灭，A灯亮一下后熄灭

12．如图6所示，一小车静止在光滑水平面上，甲、乙两人分别站在左右两侧，整个系统原来静止。则当两人同时相向走动时

A．要使小车向左运动，甲的速度大小一定比乙大

B．要使小车向左运动，甲的质量一定比乙大

C．要使小车向左运动，甲的动量大小一定比乙大

D．要使小车保持静止，甲、乙的动量大小一定相等

11．如图5所示，R ₁为定值电阻，R ₂为负温度系数的热敏电阻(负温度系数热敏电阻是指阻值随温度的升高而减小的热敏电阻)，L为小灯泡，当温度降低时

A．R ₁两端的电压增大　　　　　　

B．电流表的示数变小

C．小灯泡的亮度变亮　　　　　　

D．小灯泡的亮度变暗

10．如图4所示M为理想变压器.电源电压不变。当变阻器的滑动头P向上移动时，读数发生变化的电表是

A．电流表A₁ B．电流表A₂

C．电压表V₁ D．电压表V₂

9．矩形闭合线圈平面跟磁感线方向平行，如图3所示。下列情况中线圈有感应电流的是

A．线圈绕ab轴转动　　　　　

B．线圈垂直纸面向外平动

C．线圈以左边的边框为轴转动　　　　

D．线圈绕cd轴转动
